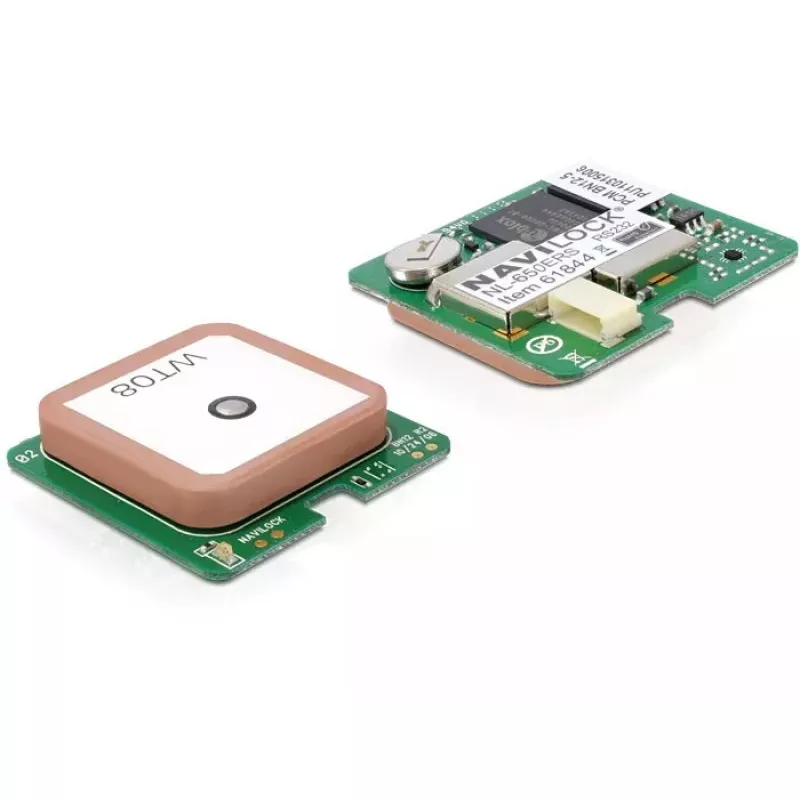

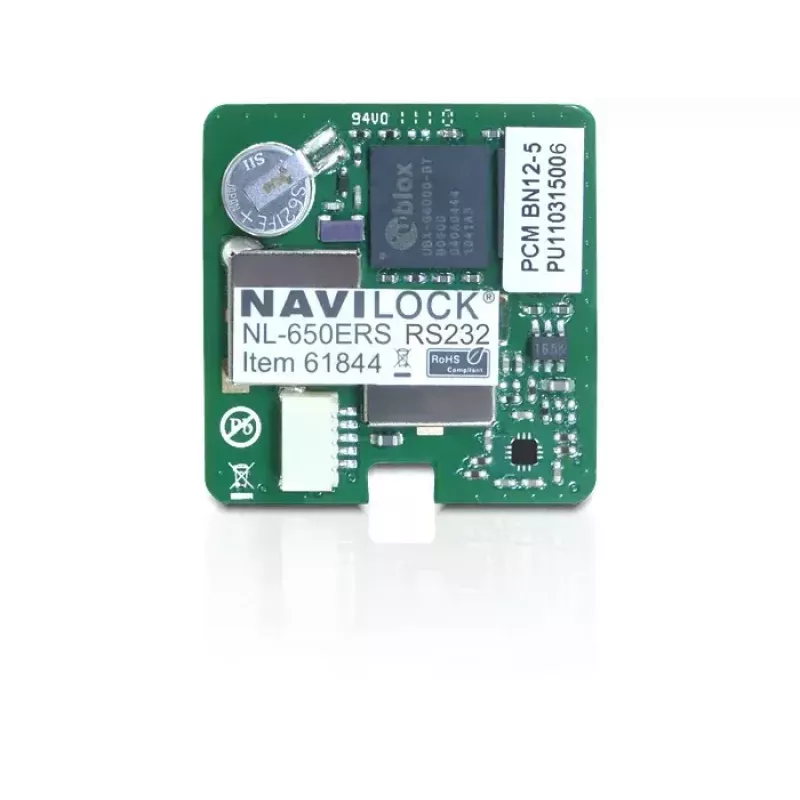

GPS-Empfängermodul Navilock NL-650ERS — Serielle Schnittstelle, 50 Kanäle, -160 dBmW Empfindlichkeit, 5 V, 30×30×7,9 mm

Das Navilock NL-650ERS ist ein kompaktes GPS-Empfängermodul, das GNSS-Positionsdaten über eine serielle Schnittstelle bereitstellt. Das Modul unterstützt bis zu 50 Tracking-Kanäle und erreicht eine Empfindlichkeit von −160 dBmW, was es für den Einsatz in beengten Umgebungen oder bei schwachem Signal geeignet macht. Das Gerät wird mit 5 V betrieben und hat einen kleinen Formfaktor von 30 × 30 × 7,9 mm, was die Integration in eingebettete Navigationssysteme, Telemetrieeinheiten, Tracker und kundenspezifische Elektronik ermöglicht, die zuverlässige Satellitenpositionierung und Zeitinformationen benötigen.

Vorteile

Das NL-650ERS kombiniert hohe Empfindlichkeit und Mehrkanalverfolgung in einem kompakten Gehäuse und bietet eine stabile Satellitenerfassung und kontinuierliche Verfolgung auch unter schwierigen Empfangsbedingungen. Die serielle Schnittstelle vereinfacht die Integration mit Mikrocontrollern und Industriereglern, während die niedrigen Abmessungen die Installation in Anwendungen mit begrenztem Platz ermöglichen. Die elektrischen Eigenschaften des Moduls sind mit Standard-5-V-Logikumgebungen kompatibel, was den Bedarf an zusätzlicher Pegelanpassung oder Leistungsumwandlung bei der Verwendung mit gängigen eingebetteten Plattformen reduziert.

Geeignet für

• Eingebettete Navigationssysteme in Fahrzeugen und Drohnen
• Asset-Tracking- und Telemetriegeräte
• Zeit- und Synchronisationslösungen für Industrieregler
• Kundenspezifische Elektronik und Prototyping mit Mikrocontrollern

Wichtige Spezifikationen

• Kanalanzahl: 50 Tracking-Kanäle für gleichzeitigen Satellitenempfang
• Empfängerempfindlichkeit: −160 dBmW für Leistung bei schwachem Signal
• Schnittstelle: Serielle Kommunikation, kompatibel mit UART-basierten Systemen
• Versorgungsspannung: 5 V Betriebsspannung
• Abmessungen: 30 × 30 × 7,9 mm kompakte Modulgröße
• Typische Anwendungen: Positionsbestimmung, Navigationsdatenausgabe, Zeitmessung

Verwendung

Schließen Sie das NL-650ERS über die seriellen Schnittstellenleitungen für Daten und Konfiguration an einen Host-Controller an und stellen Sie eine stabile 5-V-Versorgung bereit. Platzieren Sie das Modul mit freier Sicht zum Himmel oder einem geeigneten Antennenanschluss, um optimalen Satellitenempfang zu gewährleisten. Verwenden Sie Standard-NMEA- oder herstellerspezifische Sätze über die serielle Verbindung, um Positions-, Geschwindigkeits- und Zeitdaten auszulesen. Konfigurieren Sie Aktualisierungsraten und Ausgabenachrichten über den Befehlssatz des Moduls nach Bedarf für die Anwendung. Beachten Sie empfohlene Entkopplungs- und Erdungspraktiken im Host-Design, um elektrisches Rauschen zu minimieren und eine zuverlässige Kommunikation sicherzustellen.

Empfehlungen

Für beste Leistung montieren Sie das Modul an einer Stelle mit freier Sicht zum Himmel und abseits von großen Metallobjekten oder HF-Rauschquellen. Verwenden Sie eine geeignete externe Antenne, wenn die Installationsumgebung die direkte Sicht zum Himmel einschränkt. Überprüfen Sie die seriellen Spannungspegel und die Erdung, bevor Sie das Modul mit Strom versorgen, um Schnittstellenschäden zu vermeiden. Bei der Integration in industrielle Systeme planen Sie Zeit für die Satellitenerfassung bei Kaltstart ein und erwägen Sie unterstütztes GNSS oder regelmäßige Warmstarts, um die Zeit bis zur ersten Positionsbestimmung zu reduzieren, sofern verfügbar.
