GNSS GPS-Empfängermodul Navilock EM-506

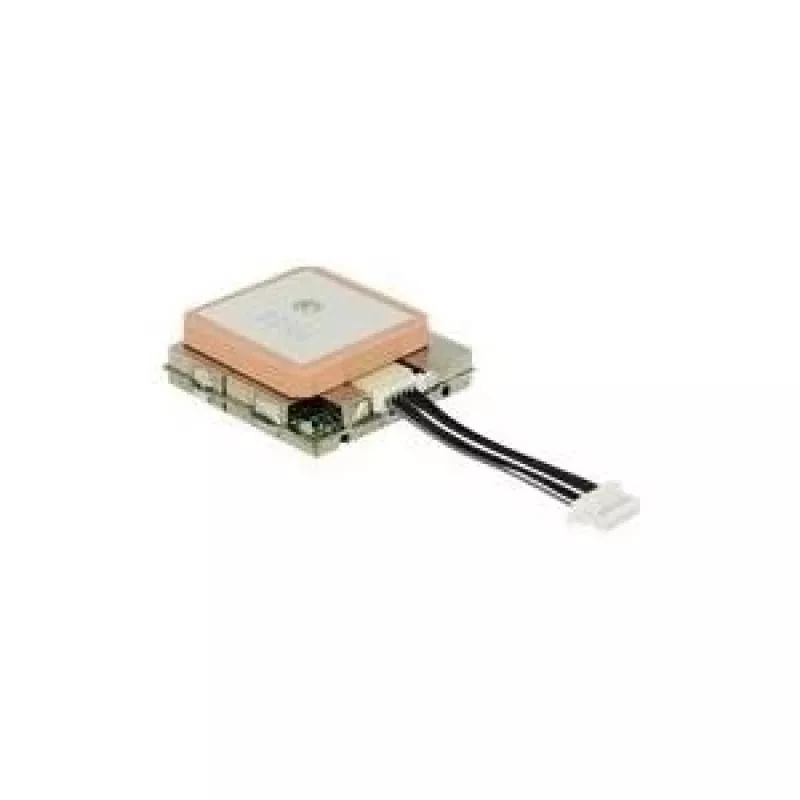

Das Navilock EM-506 GNSS GPS-Empfängermodul ist ein kompaktes Positionierungsmodul auf Basis des SiRF Star IV-Chipsatzes. Es wurde für eingebettete und tragbare Anwendungen entwickelt, bietet eine hohe Empfindlichkeit bei der Verfolgung bis zu -163 dBmW und kommuniziert über eine Plug-in-Schnittstelle für eine einfache Integration. Das Modul wird mit 5 V versorgt und seine geringe Grundfläche von 30 mm x 30 mm x 10,7 mm ermöglicht den Einbau auch auf engstem Raum, wo eine zuverlässige Satellitenortung benötigt wird.

Vorteile

Das EM-506 bietet eine Kombination aus hoher Empfindlichkeit und kompaktem Formfaktor und ermöglicht genaue Positionsbestimmungen auch bei schwierigen Signalverhältnissen in platzbeschränkten Konstruktionen. Der SiRF Star IV-Chipsatz liefert eine stabile Satellitenverfolgung und eine schnelle Zeit bis zur ersten Positionsbestimmung. Die Plug-in-Schnittstelle vereinfacht den Anschluss an Entwicklungsplatinen und eigene Elektronik und minimiert so die Integrationszeit. Der Niederspannungsbetrieb mit 5 V macht es kompatibel mit den in eingebetteten Systemen üblichen Spannungsversorgungen.

Geeignet für

• Eingebettete Navigations- und Ortungsgeräte
• Tragbare Empfänger und Handgeräte
• Fahrzeugtelematik und Flottenmanagementsysteme
• Industrielle und landwirtschaftliche Positionierungsausrüstung
• DIY-Projekte und Prototypenentwicklung

Wichtige Spezifikationen

• GNSS-Chipsatz: SiRF Star IV
• Empfindlichkeit: -163 dBmW
• Versorgungsspannung: 5 V
• Abmessungen: 30 mm x 30 mm x 10,7 mm
• Formfaktor: kompaktes Modul mit Plug-in-Schnittstelle

Anwendung

Montieren Sie das EM-506 auf einem kompatiblen Träger oder direkt in einem Host-Gerät über die Plug-in-Schnittstelle, wobei Sie auf korrekte Pin-Ausrichtung und eine stabile mechanische Verbindung achten. Versorgen Sie das Modul mit einer geregelten 5-V-Spannung und einer gemeinsamen Masse. Für einen optimalen Satellitenempfang platzieren Sie die Antenne mit freier Sicht zum Himmel und verlegen die Antennenanschlüsse gemäß den Layout-Empfehlungen der Host-Platine. Verwenden Sie die serielle Standardkommunikation oder die unterstützte Schnittstelle am Host-Controller, um NMEA- oder binäre Positionsdaten zu empfangen und die Ausgabe in Navigations- oder Aufzeichnungssoftware zu integrieren.

Empfehlungen

Platzieren Sie das Modul entfernt von großen Metallstrukturen und HF-Rauschquellen, um den Signalempfang zu verbessern. Verwenden Sie eine hochwertige externe Antenne, wenn Sie in Umgebungen mit Hindernissen arbeiten, und stellen Sie sicher, dass die Stromversorgung stabil und gefiltert ist, um Kommunikationsunterbrechungen zu vermeiden.
