Glasfaserstecker SC Male EFB Elektronik 53100.211 OS2

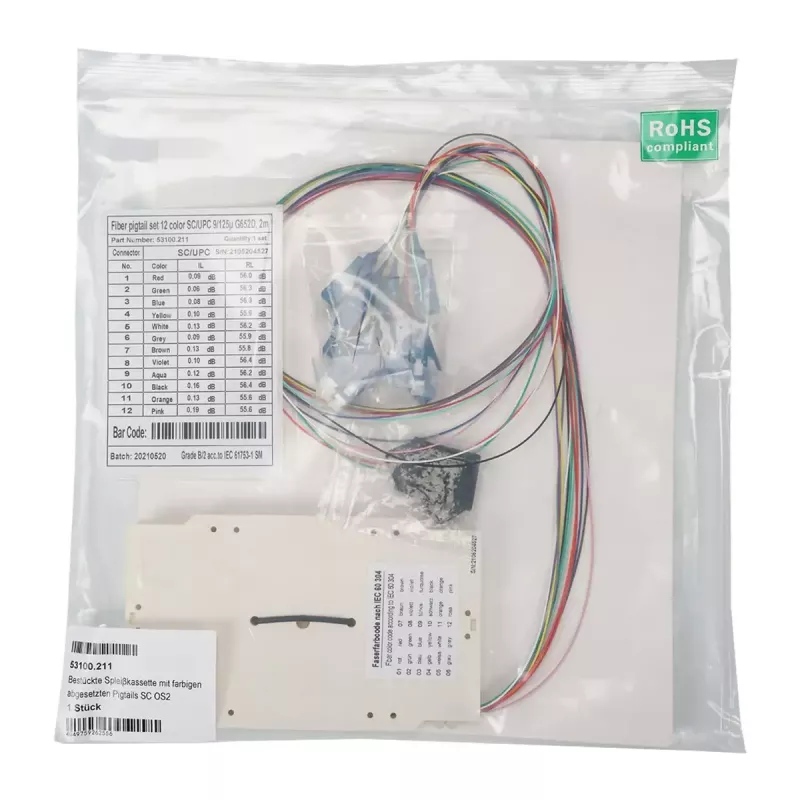

EFB Elektronik 53100.211 ist ein männlicher SC-Glasfaserstecker, der für OS2-Singlemode-Fasern entwickelt wurde. Er wird als bestückte Spleißkassette mit vorkonfektionierten Pigtails und Spleißhaltern geliefert und ermöglicht eine einfache Integration in Spleißboxen und Patchpanel. Messprotokolle für jede Faser liegen der Verpackung bei.

Vorteile

Die Spleißkassette wird mit abisolierten, farbcodierten Pigtails (VDE-0888) geliefert, die 80 cm aus der Kassette herausragen, um die Kabelverlegung zu erleichtern. Ein Crimp-Spleißhalter für 12 Spleiße ist in der Kassette vormontiert und Schrumpf-Spleißschutzhüllen (2 × 6 Spleiße) sind im Lieferumfang enthalten. Verfügbare Steckflächen umfassen SC und LC, und die angebotenen Faserkategorien sind OS2, OM3, OM4 und OM5, was Flexibilität für Singlemode-OS2-Installationen und Multimode-Anwendungen bietet.

Geeignet für

• Glasfaser-Spleißboxen und Spleißpanels
• Patchpanel-Abschlüsse und Rackinstallationen
• OS2-Singlemode-Backbone- und Verteilungsstrecken
• Multimode-OM3/OM4/OM5-Installationen, die vorkonfektionierte Pigtails erfordern

Wichtige technische Daten

• Marke: EFB Elektronik
• MPN: 53100.211
• EAN: 4049759262556
• Stecker-Steckfläche: SC (auch in LC erhältlich)
• Fasertypen: OS2 (Singlemode), OM3, OM4, OM5 (Multimode)
• Pigtail-Länge außerhalb der Kassette: 80 cm
• Pigtail-Identifikation: Farbcodiert nach VDE-0888, einfarbiger Mantel mit 12-farbigem Außenmantel
• Mitgeliefertes Zubehör: Vormontierter Crimp-Spleißhalter für 12 Spleiße, 2 × 6 Schrumpf-Spleißschutzhüllen
• Dokumentation: Individuelle Fasermessprotokolle enthalten

Verwendung

Setzen Sie die Spleißkassette in die Spleißbox oder die Patchpanel-Rackposition ein. Führen Sie ankommende Fasern zur Kassette, nutzen Sie die 80 cm Pigtails für eine praktische interne Kabelführung und bereiten Sie Fasern je nach Bedarf für das Fusions- oder mechanische Spleißen vor. Legen Sie die Spleiße in den vormontierten Crimp-Halter und schützen Sie sie mit den mitgelieferten Schrumpf-Spleißschutzhüllen. Stecken Sie den männlichen SC-Stecker in die entsprechende weibliche SC-Anschlussbuchse oder die Panelöffnung.

Empfehlungen

Behandeln Sie Pigtails und Fasern gemäß den üblichen Best Practices für Glasfaser: Vermeiden Sie enge Biegungen, halten Sie den Mindestbiegeradius ein, halten Sie Stecker und Spleiße sauber und überprüfen Sie Verbindungen nach der Installation anhand der mitgelieferten Messprotokolle.
