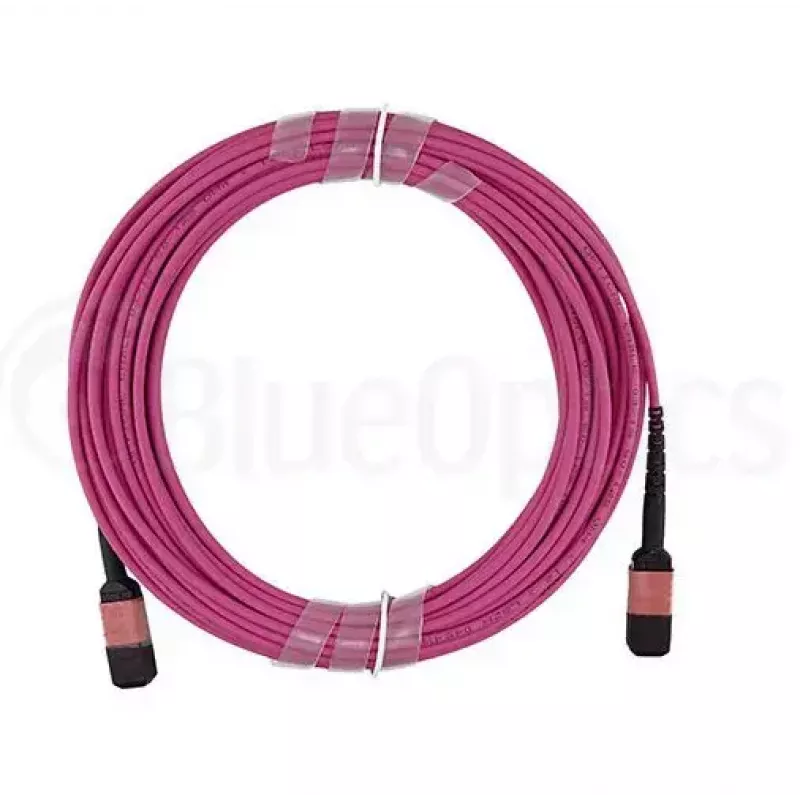

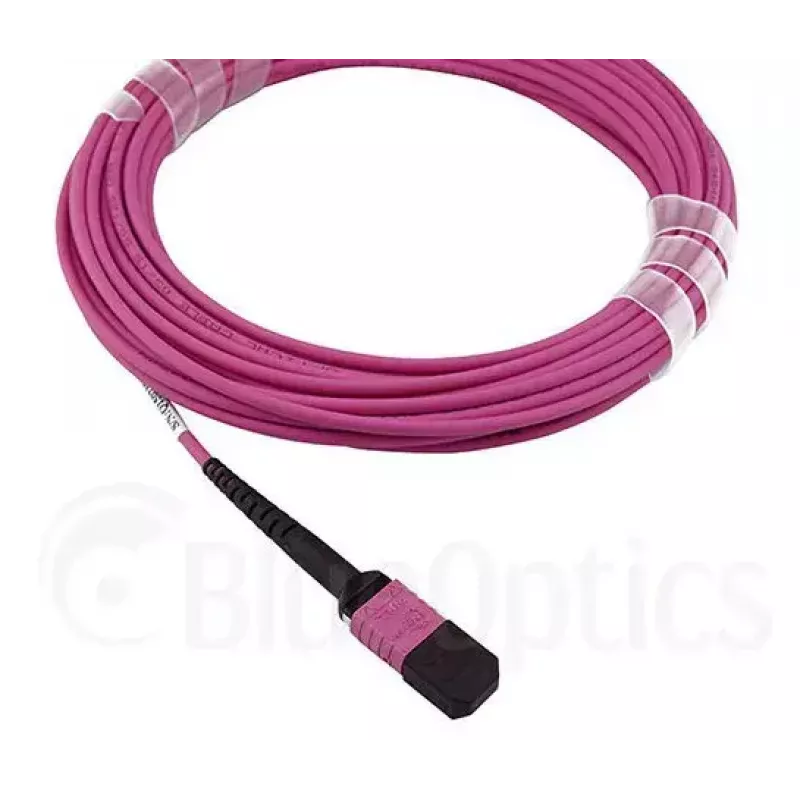

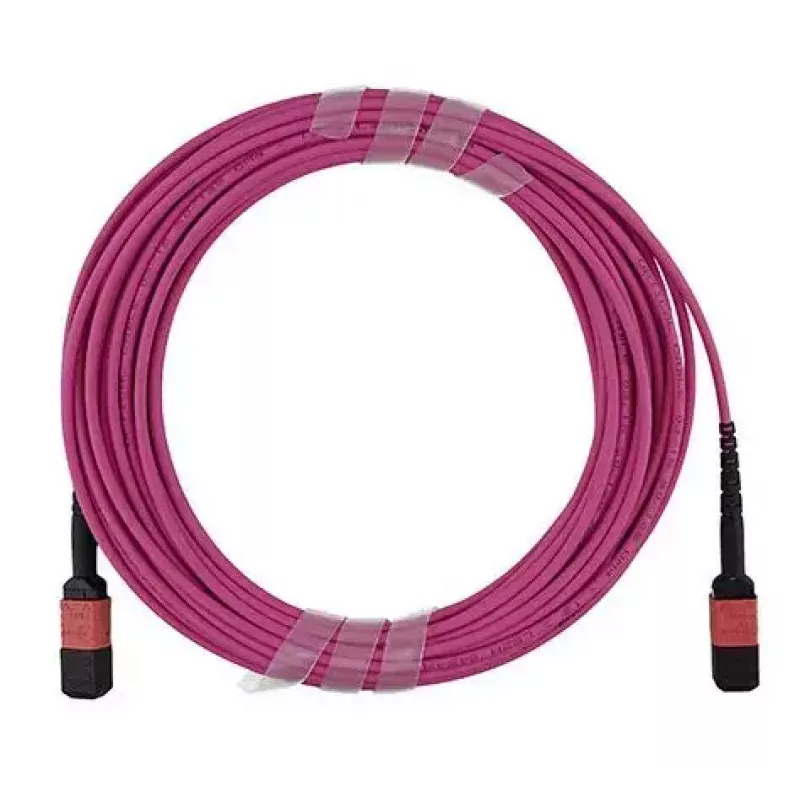

Glasfaserkabel MPO BlueOptics CBL-MPO12-OM4-20M-BO 20m OM4

Das BlueOptics CBL-MPO12-OM4-20M-BO ist ein 20-Meter-MPO-zu-MPO-Glasfaser-Patchkabel, das für die Hochgeschwindigkeits-Multimode-Übertragung in Rechenzentren und Netzwerkinfrastrukturen entwickelt wurde. Es besteht aus OM4-laseroptimierter Multimodefaser und verfügt an beiden Enden über MPO/UPC-Steckverbinder, die hochdichte Verbindungen zwischen Patchpanels und optischen Transceivern unterstützen. Das CBL-MPO12-OM4-20M-BO besitzt einen LSZH-Mantel (Low Smoke Zero Halogen), der im Brandfall die Rauchentwicklung und Halogenfreisetzung minimiert, und ist getestet, um eine geringe Einfügedämpfung und hohe Rückflussdämpfung für zuverlässige Signalintegrität zu gewährleisten.

Vorteile

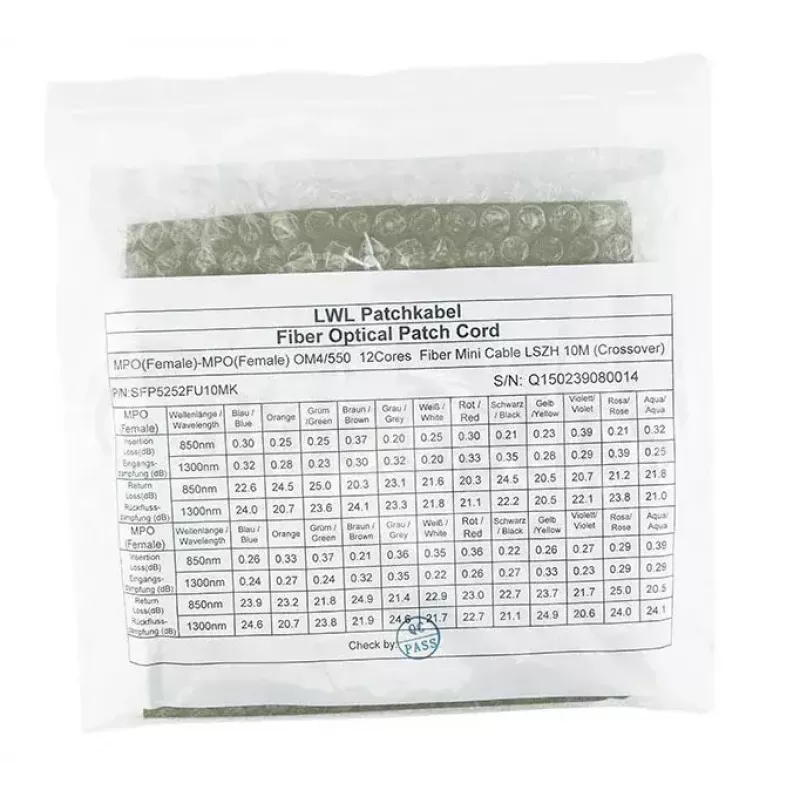

Dieses 20-m-OM4-MPO-Kabel bietet eine verbesserte Bandbreite und reduzierte Dämpfung für parallele Kurzstreckenoptiken und Hochleistungsnetzwerke. Der Einsatz von laseroptimierter Multimodefaser ermöglicht eine höhere Modenbandbreite im Vergleich zu Standard-Multimodefasertypen. Die MPO/UPC-Steckverbinder und Präzisionskeramik-Ferrulen sorgen für stabile Verbindungen und bis zu branchenüblichen Steckzyklen. Werksprüfungen mit Interferometer und OTDR dokumentieren die Einfügedämpfungs- und Rückflussdämpfungswerte, um die Leistung zu verifizieren.

Geeignet für

• Verbindungen zwischen MPO-bestückten Patchpanels in Rechenzentren
• Parallele Optik-Verbindungen für 40/100/400-Gigabit-Anwendungen (Kurzstrecken-Multimode)
• Anschluss zwischen MPO-Transceivern und Breakout-Baugruppen
• Hochdichte Faserverteilung in Serverräumen und Telekommunikations-Racks

Technische Spezifikationen

• Länge: 20 Meter
• Fasertyp: OM4-Multimode, laseroptimiert
• Steckverbindertyp: MPO/UPC auf MPO/UPC (beide Enden)
• Mantel: LSZH (Low Smoke Zero Halogen)
• Typische Leistung: geringe Einfügedämpfung, hohe Rückflussdämpfung (werksgemessen)
• Getestet mit: Interferometer und OTDR; erfüllt einschlägige Telcordia-Anforderungen

Verwendung

Verlegen Sie das BlueOptics MPO-MPO-OM4-Kabel zwischen MPO-Ports auf Patchpanels oder direkt zwischen MPO-Transceivern und achten Sie darauf, enge Biegungen und übermäßige Zugspannung zu vermeiden. Stellen Sie sicher, dass die MPO-Steckverbinder sauber und geschützt sind, bevor sie eingesteckt werden; verwenden Sie geeignete Staubkappen, wenn sie nicht angeschlossen sind. Richten Sie die kodierten MPO-Steckverbinder korrekt aus und stecken Sie sie ein, bis die Verriegelung einrastet. Bei Installationen mit Transceiver-Breakout bestätigen Sie die Polarität und das Channel-Mapping, um die Gerätekonfiguration zu erfüllen. Halten Sie die Biegeradien gemäß den Herstellerempfehlungen ein und sichern Sie das Kabel in Kabelmanagement-Pfaden, um Bewegungen und Zug zu verhindern.

Empfehlungen

Reinigen Sie die MPO-Steckerstirnflächen vor jeder Verbindung mit geeigneten Faserreinigungswerkzeugen und überprüfen Sie die gemessene Einfügedämpfung beim Einbinden in kritische Verbindungen. Verwenden Sie geeignete MPO-Fanout-Baugruppen, wenn Sie auf Duplex-LC-Verbindungen umwandeln, und befolgen Sie bewährte Verfahren für Multimodefasern bezüglich Kanalpolarität und Patchung, um die erwartete Leistung in parallelen 40/100/400-Gb/s-Verbindungen sicherzustellen.
