Glasfaserkabel EFB Elektronik MTPF12LCOS2-5 5 m

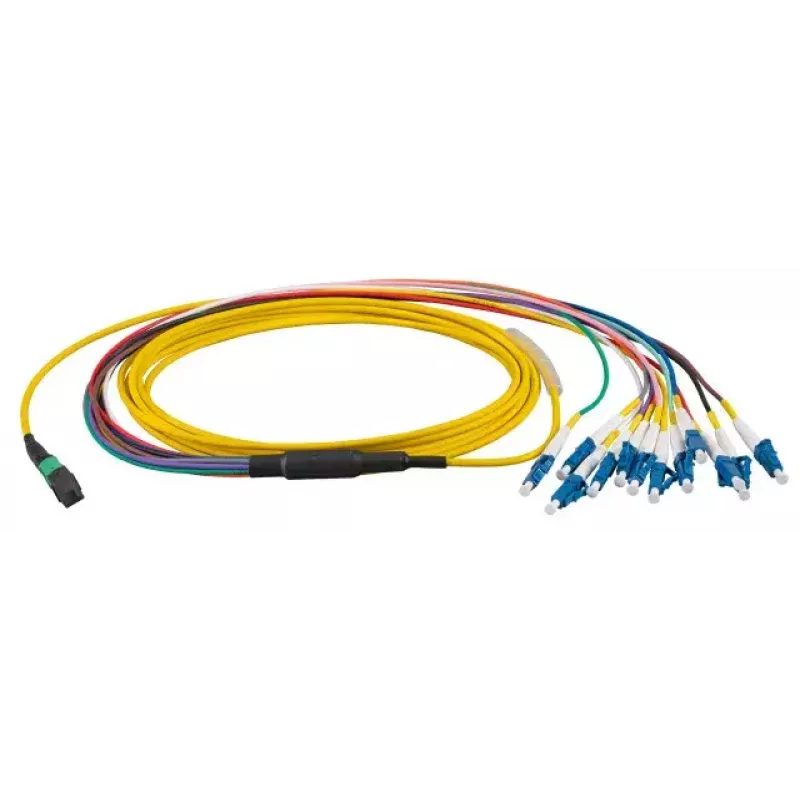

Das EFB Elektronik MTPF12LCOS2-5 ist ein 5 m langes OS2-Singlemode-Glasfaserkabel mit einem MTP-Mehrfaserverbinder an einem Ende und 12 LC-Simplex-Steckverbindern am anderen Ende. Mit einem Kerndurchmesser von 9 µm und einem für OS2-Übertragung optimierten Design unterstützt das Kabel Hochgeschwindigkeitsdatenverbindungen mit geringer Dämpfung und minimaler Modendispersion. Die Konstruktion ist für strukturierte Verkabelungen in Umgebungen vorgesehen, die zuverlässige Verbindungen mit hoher Dichte und vorhersagbare optische Leistung erfordern.

Vorteile

Das Kabel bietet eine kompakte Verbindungslösung mit hoher Packungsdichte, indem es eine MTP-Trunk-Schnittstelle mit mehreren LC-Abschlüssen kombiniert, wodurch Platz auf dem Patchpanel reduziert und Querverbindungen vereinfacht werden. Seine OS2-Singlemode-Faser bietet geringe Einfügedämpfung und größere Entfernungen im Vergleich zu Multimode-Alternativen. Die werksseitig terminierten Enden und standardisierten Steckertypen verkürzen die Installationszeit und gewährleisten eine gleichbleibende optische Leistung über alle Verbindungen hinweg.

Geeignet für

• Backbone- und Querverbindungs-Installationen in Rechenzentren
• Hochleistungsrechnen und Server-Verbindungen
• Glasfaserstrecken in Telekommunikation und bei Diensteanbietern
• Optische Patchpanels und Racks mit hoher Packungsdichte

Wichtige Spezifikationen

• Fasertyp: OS2-Singlemode
• Länge: 5 m
• Kerndurchmesser: 9 µm
• Steckverbinder A: MTP-Mehrfaserverbinder (12 Fasern)
• Steckverbinder B: 12 × LC-Simplex-Steckverbinder
• Politurart: APC/UPC abhängig von werksseitiger Terminierung (Produktvariante prüfen)
• Typische Verwendung: Innenbereich, Verbindungen zwischen Racks und Panels

Verwendung

Installieren Sie den MTP-Steckverbinder in den entsprechenden MTP-Port eines Patchpanels oder aktiven Geräts und stellen Sie dabei die korrekte Polarität und Ausrichtung sicher. Führen Sie das 5 m lange Kabel durch die Kabelmanagement-Wege und verbinden Sie jeden LC-Steckverbinder mit den passenden LC-Ports auf dem empfangenden Patchpanel oder den Transceiver-Modulen. Überprüfen Sie die Sauberkeit der Steckverbinder vor dem Einstecken, um verschmutzungsbedingte Verluste zu vermeiden; verwenden Sie ein Faserinspektionsmikroskop und zugelassene Reinigungswerkzeuge. Führen Sie nach der Installation optische Dämpfungs- und Durchgangstests durch, um die erwartete Leistung zu bestätigen.

Empfehlungen

Halten Sie während der Verlegung Biegeradien über dem vom Faserhersteller empfohlenen Mindestwert ein, lassen Sie Steckverbinder bei Nichtgebrauch mit Schutzkappen versehen und wählen Sie den für Ihr System richtigen Politurtyp und die richtige Polarität. Für langfristige Zuverlässigkeit bei Installationen mit hoher Dichte kennzeichnen Sie beide Enden und dokumentieren Sie die Zuordnung zwischen MTP- und LC-Abschlüssen.
