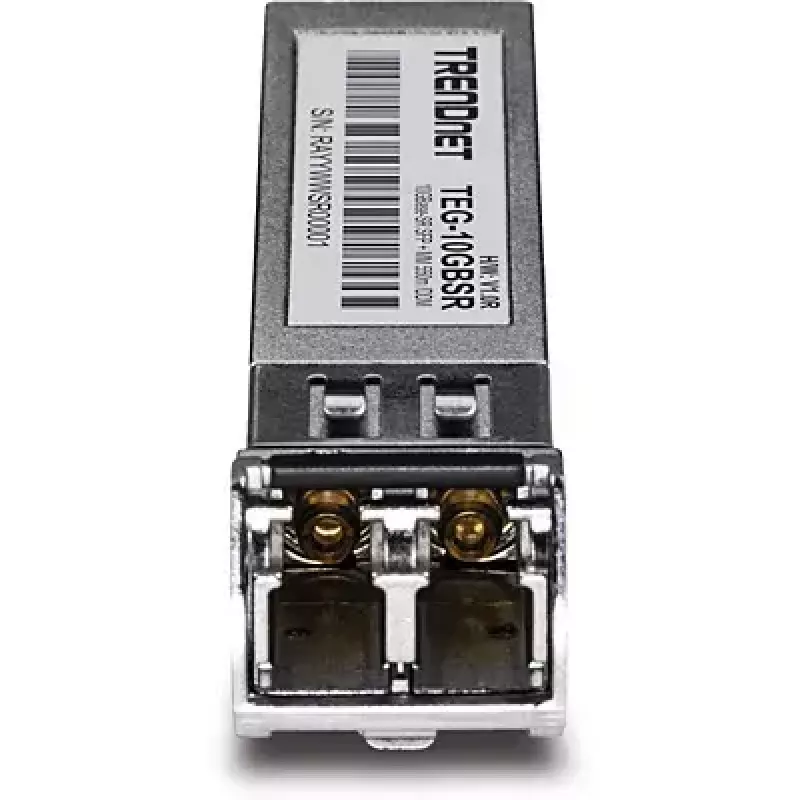

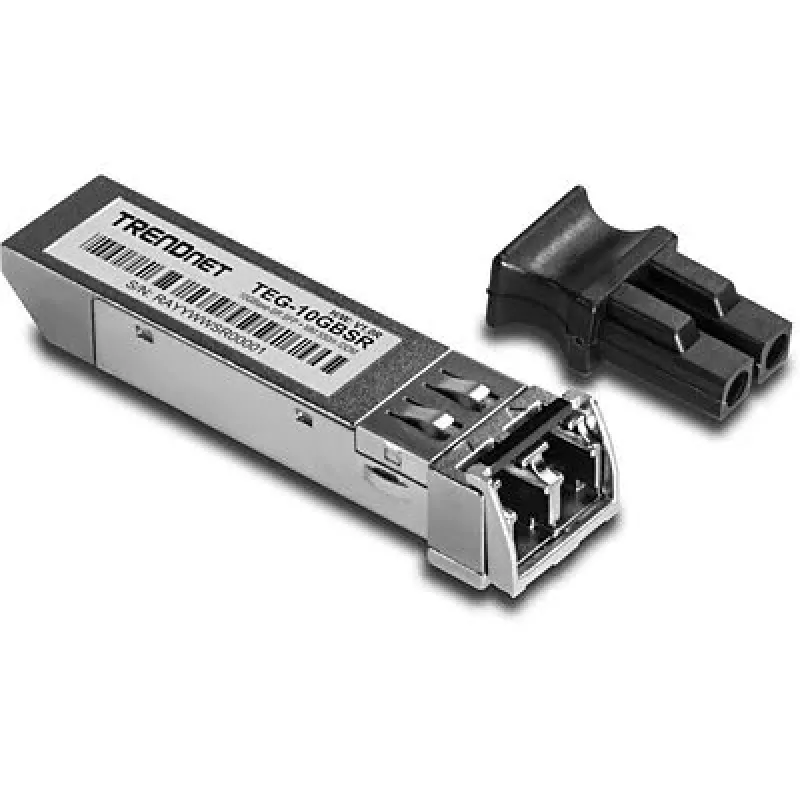

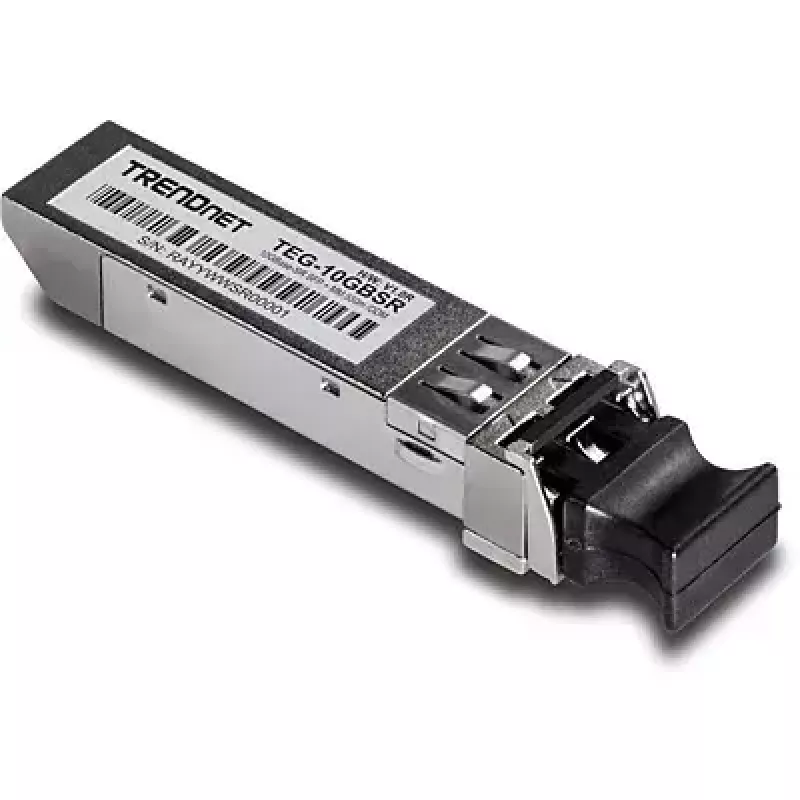

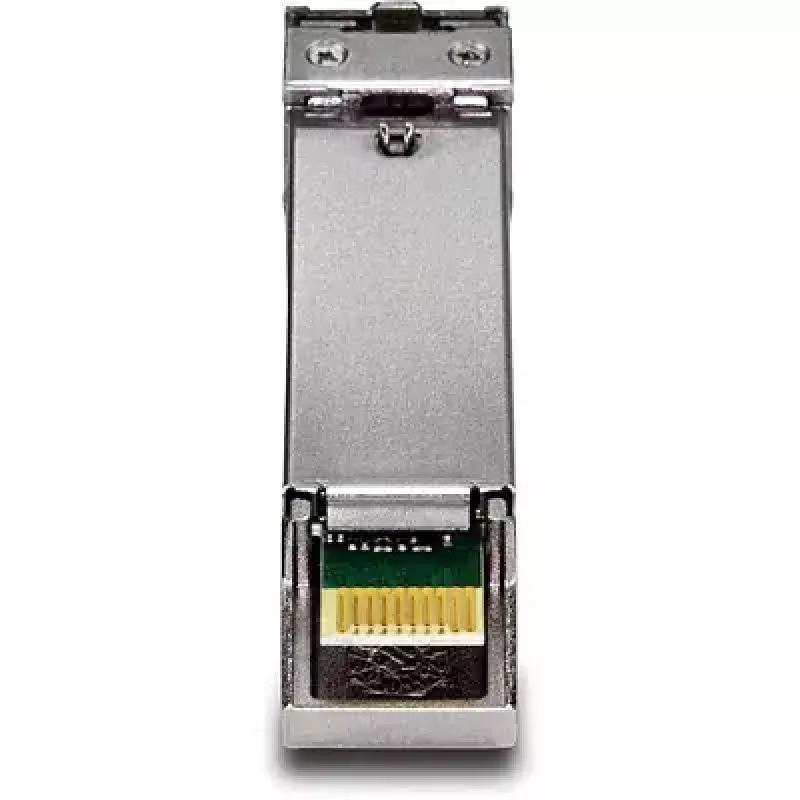

Glasfaser-Transceivermodul Trendnet TEG-10GBSR

Trendnet TEG-10GBSR ist ein hot-pluggable 10GBASE-SR SFP+ Multimode-Glasfaser-Transceiver, der für MSA-konforme SFP+ Slots entwickelt wurde. Das Modul arbeitet mit einer Wellenlänge von 850 nm, unterstützt einen Durchsatz von bis zu 10,5 Gbps und Glasfaserverbindungen von bis zu 550 Metern bei Verwendung eines LC-Duplex-Steckers. Es bietet Digital Diagnostics Monitoring (DDM) zur Meldung wichtiger Parameter wie Sende-/Empfangsleistung, Temperatur und Versorgungsspannung. Der Transceiver wird mit einer einzigen 3,3-V-Stromversorgung betrieben und ist für einen Betrieb zwischen 0 und 70 °C ausgelegt.

Vorteile

Der TEG-10GBSR bietet hot-pluggable Komfort für einfache Installation und Austausch, ohne die Geräte ausschalten zu müssen. Sein Multimode-Design mit 850 nm unterstützt 10-Gbps-Verbindungen über kurze Entfernungen bis zu 550 m bei geringem Stromverbrauch und kompakten Abmessungen. Integriertes DDM ermöglicht die Fernüberwachung optischer und elektrischer Parameter für zuverlässiges Netzwerkmanagement.

Geeignet für

• 10-Gbps-Uplinks und Serveranbindungen in Rechenzentren
• Multimode-Glasfaserverbindungen über kurze Entfernungen innerhalb von Campus- und Gebäude-Backbones
• MSA-konforme SFP+-Ports an Switches, Routern und NICs

Wichtige Spezifikationen

• Formfaktor: SFP+ (hot-pluggable)
• Standard: 10GBASE-SR, konform mit SFF-8431/8432/8472, FC-PI-4, 10G FC, IEEE 802.3ae
• Wellenlänge: 850 nm (Multimode)
• Maximale Datenrate: bis zu 10,5 Gbps (Modul unterstützt 10G-Betrieb; Produktdaten geben 10000 Mbit/s an)
• Maximale Entfernung: bis zu 550 m (Multimode)
• Steckertyp: LC Duplex
• Diagnose: Digital Diagnostics Monitoring (DDM)
• Stromversorgung: einzelne 3,3 V
• Betriebstemperatur: 0 bis 70 °C
• Abmessungen (B×T×H): 14,8 × 56,5 × 11,8 mm
• Gewicht: 0,022 kg

Verwendung

Stellen Sie sicher, dass das Host-Gerät über einen MSA-konformen SFP+-Slot verfügt und 10GBASE-SR-Transceiver unterstützt. Richten Sie bei ein- oder ausgeschaltetem Gerät (hot-pluggable) den LC-Stecker aus und stecken Sie den Transceiver in den Slot, bis er einrastet. Verbinden Sie Multimode-Glasfaser über LC-Duplex-Patchkabel mit den Transceiver-Ports. Überprüfen Sie den Link-Status am Host und nutzen Sie die DDM-Meldungen über die Host-Management-Schnittstelle, um Sende-/Empfangsleistung, Temperatur und Spannung zu prüfen.

Empfehlungen

Verwenden Sie Multimode-OM3/OM4-Fasern für zuverlässige 10-Gbps-Verbindungen bis zur angegebenen Entfernung von 550 m; vermeiden Sie es, die Faser über die vom Hersteller angegebenen Biegeradiusgrenzen hinaus zu biegen, und schützen Sie die Stecker vor Staub. Bestätigen Sie die Kompatibilität mit Ihrem Switch- oder NIC-Anbieter, falls das Host-Gerät herstellerspezifische Transceiver-Prüfungen erzwingt.
