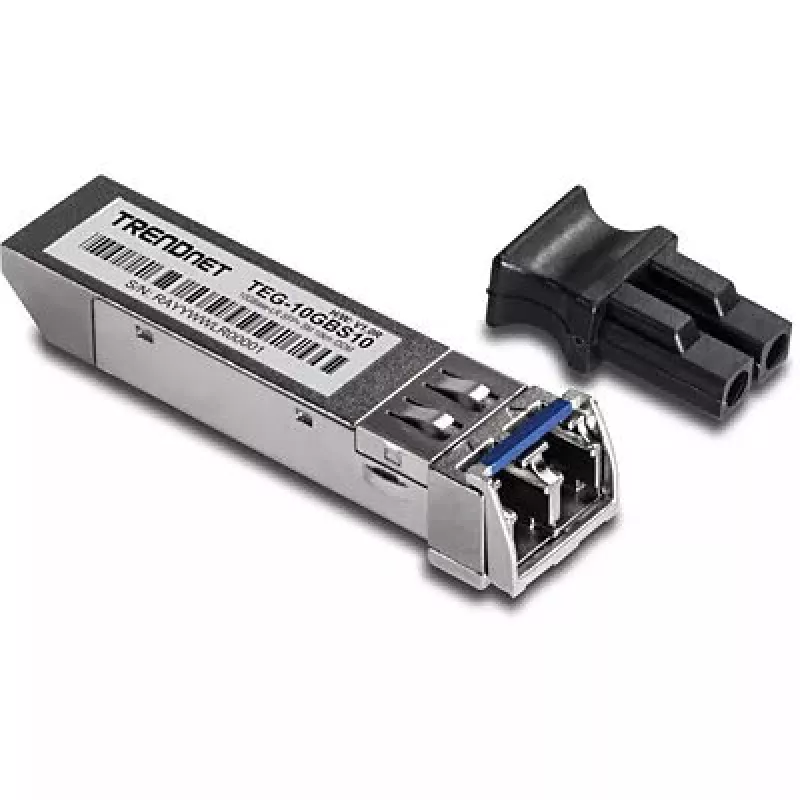

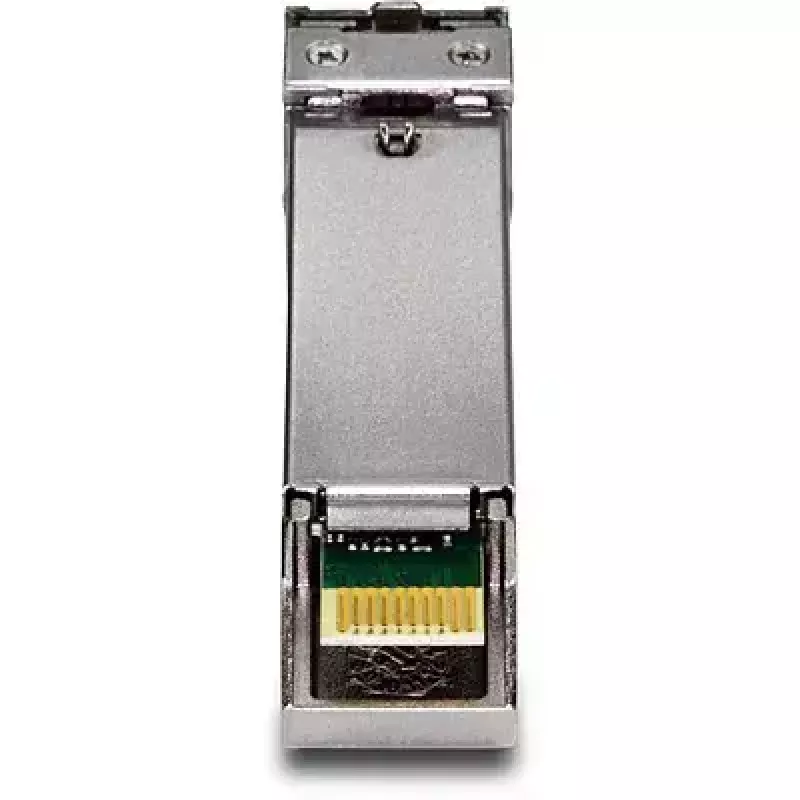

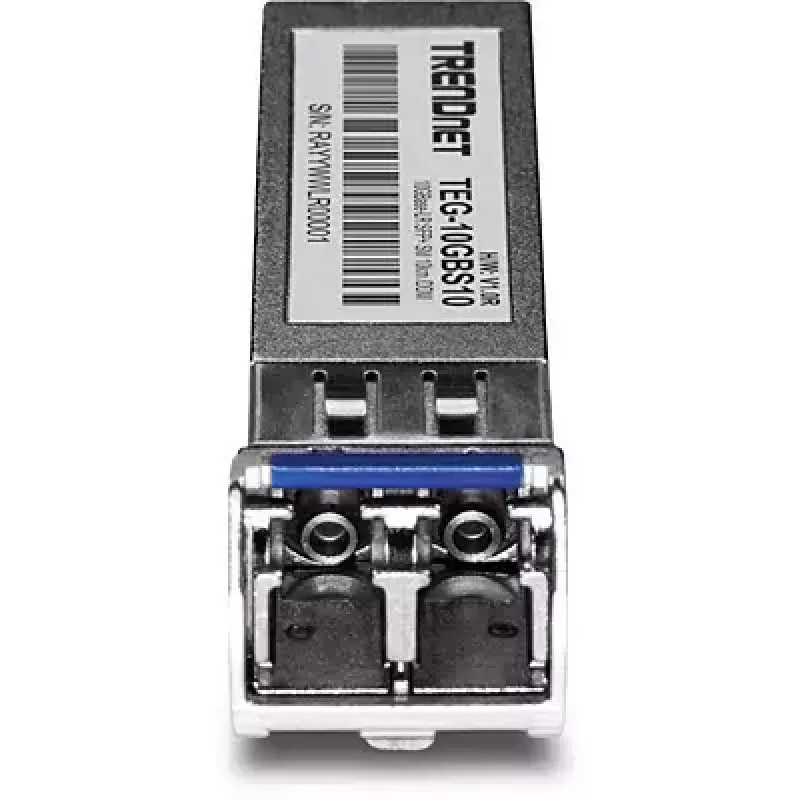

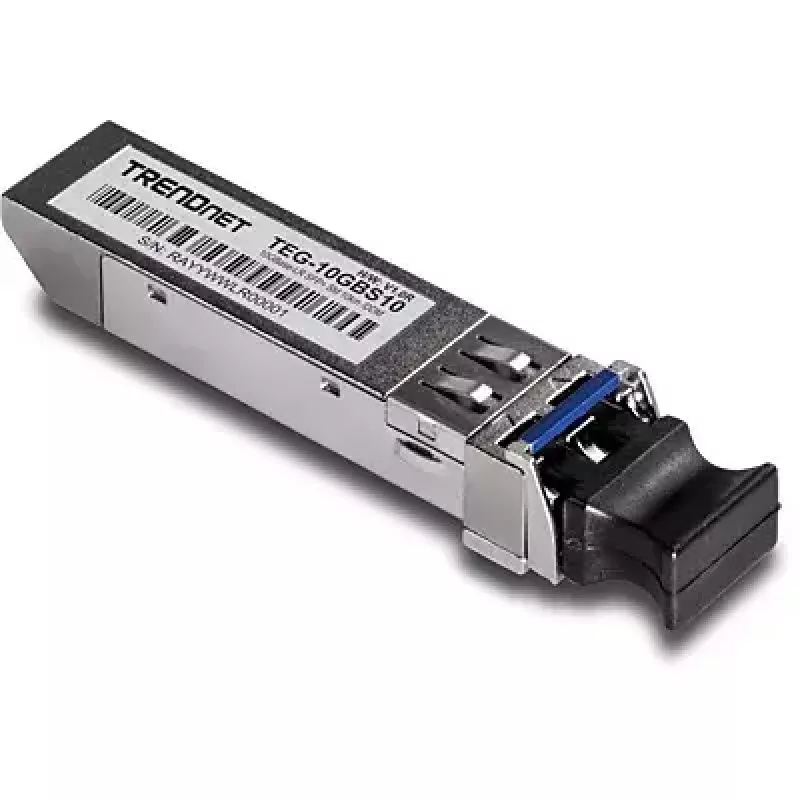

Glasfaser-Transceiver-Modul Trendnet TEG-10GBS10

Das TRENDnet TEG-10GBS10 ist ein hot-plug-fähiges 10GBASE-LR SFP+ Singlemode-Glasfaser-Transceiver-Modul, das für 10-Gbit/s-Ethernet-Verbindungen entwickelt wurde. Es verwendet einen Duplex-LC-Stecker, arbeitet mit einer Wellenlänge von 1310 nm und unterstützt Verbindungsentfernungen von bis zu 10 km. Das Modul verfügt über Digital Diagnostics Monitoring (DDM) zur Echtzeitüberwachung von Sende-/Empfangsleistung, Temperatur und Versorgungsspannung und benötigt eine einzige 3,3-V-Stromversorgung. Es erfüllt gängige SFP/SFF- und 10-Gigabit-Ethernet-Standards und ist für die Verwendung in kompatiblen SFP+-Steckplätzen vorgesehen.

Vorteile

Dieser SFP+-Transceiver ist hot-plug-fähig für einfache Installation und Austausch ohne Abschalten der Geräte. Er unterstützt Singlemode-1310-nm-Übertragung für Langstreckenverbindungen bis zu 10 km und liefert einen Durchsatz von bis zu 10,5 Gbit/s. Integriertes DDM ermöglicht die Überwachung wichtiger optischer und elektrischer Parameter, und das kompakte, standardkonforme Design gewährleistet Kompatibilität mit MSA-konformen SFP+-Steckplätzen und Industrieprotokollen.

Geeignet für

• 10-Gigabit-Ethernet-Uplinks zwischen Switches und Routern über Singlemode-Faser
• Weit reichende Campus-, Rechenzentrums- oder städtische Glasfaserverbindungen bis zu 10 km
• Geräte, die MSA-konforme SFP+-Module mit LC-Duplex-Steckern benötigen

Wichtige Spezifikationen

• Formfaktor: SFP+ (hot-plug-fähig)
• Standard: 10GBASE-LR, konform mit SFF-8431, SFF-8432, SFF-8472, IEEE802.3ae
• Wellenlänge: 1310 nm (Singlemode)
• Maximale Entfernung: bis zu 10 km
• Anschluss: LC Duplex
• Datenrate: bis zu 10,5 Gbit/s (Modul unterstützt 10-Gbit/s-Betrieb)
• Stromversorgung: einzelne 3,3 V
• Betriebstemperatur: 0 bis 70 °C
• Typische Leistungsaufnahme: ~0,522 W
• Zertifizierungen: CE, FCC
• Abmessungen (B×T×H): 14,8 × 56,5 × 11,8 mm
• Gewicht: 0,022 kg

Verwendung

Setzen Sie das TEG-10GBS10-Modul in einen kompatiblen MSA-konformen SFP+-Steckplatz an einem Switch, Router oder Host-Adapter ein, bis es fest sitzt. Schließen Sie die Singlemode-Faser mit einem Duplex-LC-Patchkabel an und überprüfen Sie die Verbindungsaktivität an beiden Enden. Überwachen Sie den Modulstatus und die optischen Parameter über das Host-Gerät mittels DDM, sofern unterstützt. Zum Entfernen verwenden Sie die Verriegelung oder den Entriegelungsmechanismus des Moduls und ziehen Sie es gerade heraus, während das System eingeschaltet ist, wenn ein Hot-Swap erforderlich ist.

Empfehlungen

Überprüfen Sie die Kompatibilität mit dem SFP+-Steckplatz und der Firmware Ihres Netzwerkgeräts vor der Inbetriebnahme. Verwenden Sie Singlemode-LC-Duplex-Fasern, die für 10G-Verbindungen ausgelegt sind, achten Sie auf saubere Faserstecker und betreiben Sie das Modul innerhalb des angegebenen Temperaturbereichs, um eine zuverlässige Leistung zu gewährleisten.
