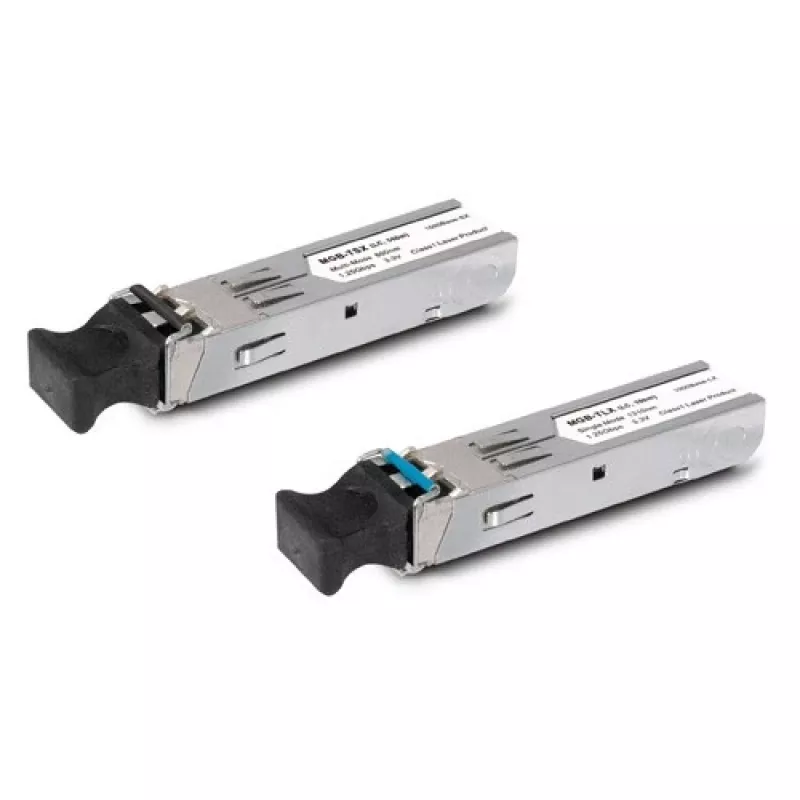

Glasfaser-Transceiver-Modul PLANET MGB-SX

Das PLANET MGB-SX ist ein Small Form Factor Pluggable (SFP) Glasfaser-Transceiver-Modul, das für hochleistungsfähige integrierte Duplex-Datenverbindungen über Glasfaser entwickelt wurde. Es entspricht der SFP Multisource Agreement (MSA), ist hot-plug-fähig, unterstützt eine maximale Datenübertragungsrate von 1250 Mbit/s, arbeitet mit einer Wellenlänge von 850 nm und verwendet ein kompaktes Metallgehäuse mit 3,3 V Versorgung für die Kompatibilität mit SFP-Ports in Netzwerkgeräten.

Vorteile

Das MGB-SX Modul ermöglicht eine einfache Hot-Plug-Installation in SFP-MSA-kompatible Ports ohne Unterbrechung des Host-Betriebs und ist kompatibel mit PLANET-Geräten, die SFP-Mini-GBIC-Module akzeptieren. Sein Design unterstützt Gigabit-Ethernet-Verbindungen über kurze Distanzen mit Multimode-Faser und bietet zuverlässige elektrische und mechanische Kompatibilität mit Standard-SFP-Schnittstellen.

Geeignet für

• Gigabit-Ethernet-Verbindungen über kurze Distanzen mit Multimode-Faser (100–550 m je nach Fasertyp)
• Erweiterung oder Austausch von SFP-Ports in Switches, Routern und Medienkonvertern
• Industrielle und kommerzielle Netzwerkgeräte, die SFP-Kompatibilität erfordern

Technische Hauptspezifikationen

• Schnittstellentyp: SFP
• Maximale Datenübertragungsrate: 1250 Mbit/s
• Wellenlänge: 850 nm
• Produktfarbe: Metallisch
• Eingangsspannung: 3,3 V
• Formfaktor: Small Form Factor Pluggable (SFP), Hot-Plug-fähig

Anwendung

Stecken Sie den MGB-SX-Transceiver in einen verfügbaren SFP-Steckplatz an einem kompatiblen Switch, Router oder Medienkonverter, bis er einrastet. Schließen Sie die Multimode-Faser mit dem entsprechenden LC-Stecker an und überprüfen Sie die Link-/Aktivitäts-LEDs am Host-Gerät. Für Standard-SFP-Ports ist keine Treiberinstallation erforderlich; die Stromversorgung erfolgt über die 3,3-V-SFP-Schnittstelle des Host-Geräts.

Empfehlungen

Verwenden Sie Multimode-Faser mit geeigneter Kerngröße für die gewünschte Entfernung und befolgen Sie die Herstellerrichtlinien für Fasertyp und Steckerpolitur. Vermeiden Sie direkten Kontakt mit den optischen Schnittstellen und lassen Sie Staubschutzkappen aufgesteckt, wenn sie nicht verwendet werden, um die optische Leistung zu erhalten.
