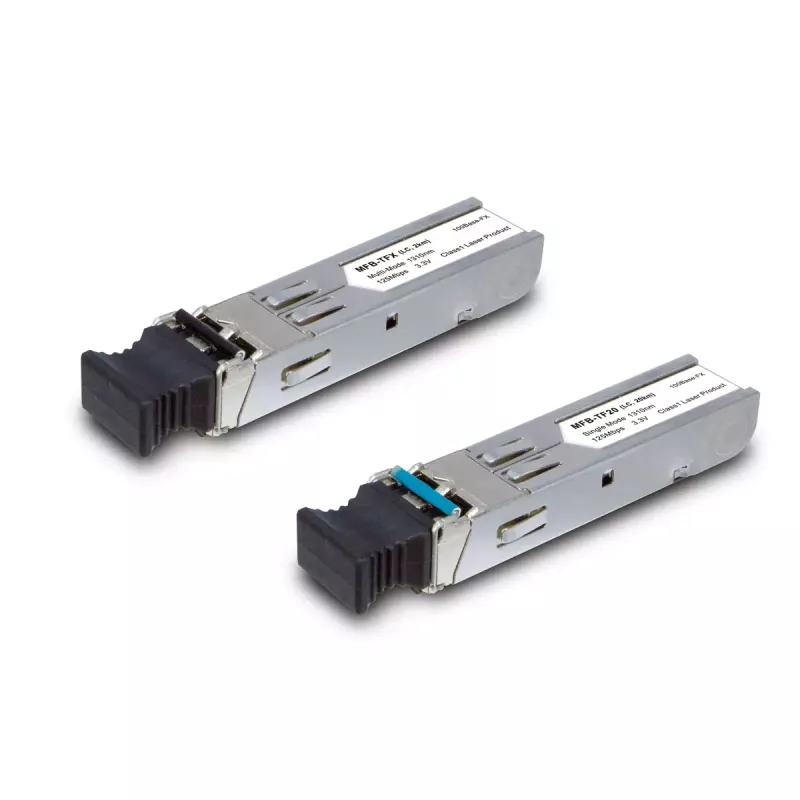

Glasfaser-Transceiver-Modul PLANET MFB-F20

Das PLANET MFB-F20 ist ein SFP-Glasfaser-Transceiver-Modul, das für 100-Mbit/s-Duplex-Datenverbindungen über Lichtwellenleiter ausgelegt ist. Das Modul entspricht der SFP-Multisource-Vereinbarung (MSA), ist hot-pluggable und passt in SFP-MSA-kompatible Ports für eine einfache Installation, ohne den Betrieb des Host-Geräts zu unterbrechen. Mit einem 1310-nm-FP-Laserdiode unterstützt dieser Transceiver Übertragungsentfernungen von bis zu 2 km auf Multimode-Faser und bis zu 60 km auf Singlemode-Faser. Das MFB-F20 gehört zur MFB-T-Serie, die für den industriellen Ethernet-Einsatz vorgesehen ist und eine zuverlässige Leistung über einen weiten Betriebstemperaturbereich (-40 °C bis 75 °C) sowie Beständigkeit gegenüber elektrisch und klimatisch anspruchsvollen Umgebungen bietet.

Vorteile

Das MFB-F20 bietet standardmäßige SFP-Formfaktor-Kompatibilität und hot-pluggable Komfort, was schnelle Modulwechsel und Upgrades ermöglicht. Sein 1310-nm-FP-Laser unterstützt große Reichweiten, die sowohl für Multimode- als auch für Singlemode-Faserverbindungen geeignet sind. Das Gerät ist für Industrieumgebungen mit großem Temperaturbereich konzipiert und gewährleistet einen stabilen Betrieb unter rauen elektrischen und klimatischen Bedingungen. Das Metallgehäuse bietet Langlebigkeit und elektromagnetische Widerstandsfähigkeit, die für Netzwerkgeräte angemessen sind.

Geeignet für

• 100Base-FX-Verbindungen in Unternehmens- und Industrienetzwerken
• Fernverbindungen über Glasfaser bis zu 60 km auf Singlemode-Faser
• Kürzere Strecken bis zu 2 km auf Multimode-Faser
• Umgebungen, die weite Betriebstemperaturen erfordern (-40 °C bis 75 °C)
• Systeme mit SFP-MSA-kompatiblen Ports, die hot-pluggable Transceiver benötigen

Technische Daten

• Schnittstelle: SFP (Small Form-factor Pluggable)
• Datenrate: 100 Mbit/s
• Wellenlänge: 1310 nm (FP-Laserdiode)
• Maximale Entfernung: bis zu 2 km auf Multimode-Faser; bis zu 60 km auf Singlemode-Faser
• Betriebstemperatur: -40 °C bis 75 °C
• Formfaktor: SFP-MSA-konform, hot-pluggable
• Produktfarbe: Metallisch
• Hersteller-Teilenummer (MPN): MFB-F20
• EAN: 4711213688836

Verwendung

Setzen Sie den MFB-F20-Transceiver in einen SFP-MSA-kompatiblen Port des Host-Geräts ein, während das Host-Gerät eingeschaltet bleibt, falls unterstützt, um die hot-pluggable Fähigkeit zu nutzen. Schließen Sie das entsprechende Singlemode- oder Multimode-Glasfaserkabel an den optischen Anschluss des Transceivers an und achten Sie auf den richtigen Steckertyp und die Polarität. Überprüfen Sie die Verbindungseinstellungen am Host-Gerät, um sie an die 100Base-FX-Parameter anzupassen. Überwachen Sie die Port-Statusanzeigen des Host-Geräts oder die Verwaltungsschnittstelle, um eine erfolgreiche Verbindung und korrekte Funktion zu bestätigen.

Empfehlungen

Verwenden Sie Singlemode-Faser für Verbindungen, die sich der 60-km-Reichweite nähern, und Multimode-Faser für kürzere Entfernungen bis zu 2 km. Wählen Sie Glasfaserstecker und Patchkabel, die zur optischen Schnittstelle des Transceivers passen, und sorgen Sie für ein ordnungsgemäßes Kabelmanagement, um Biegeverluste zu vermeiden. Bei Installationen in extremen Klimazonen oder elektrisch gestörten Umgebungen befolgen Sie die Erdungsrichtlinien des Host-Geräts und des Standorts, um einen zuverlässigen Betrieb innerhalb des angegebenen Bereichs von -40 °C bis 75 °C sicherzustellen.
