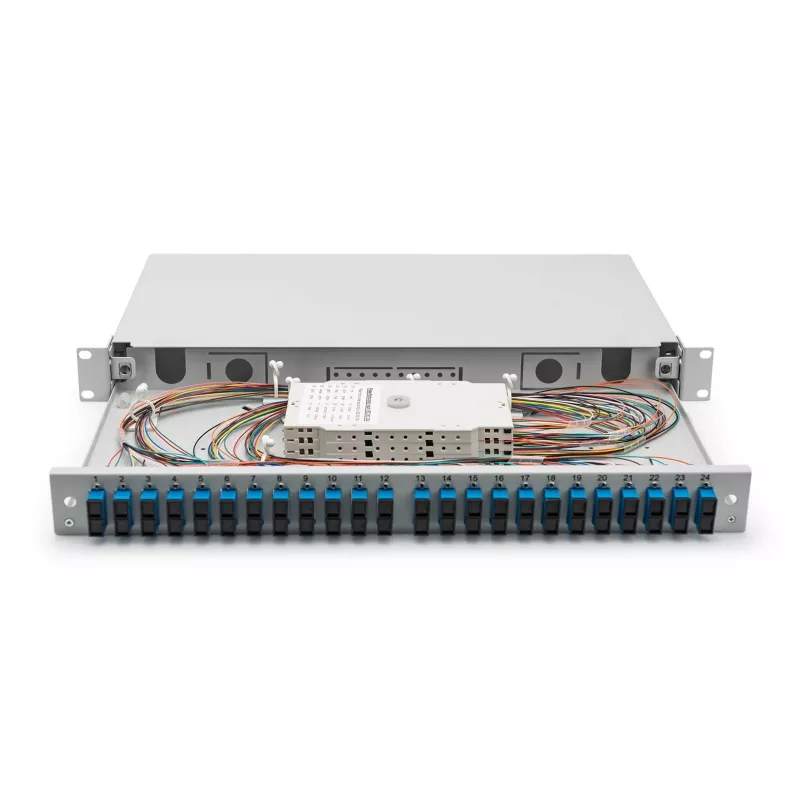

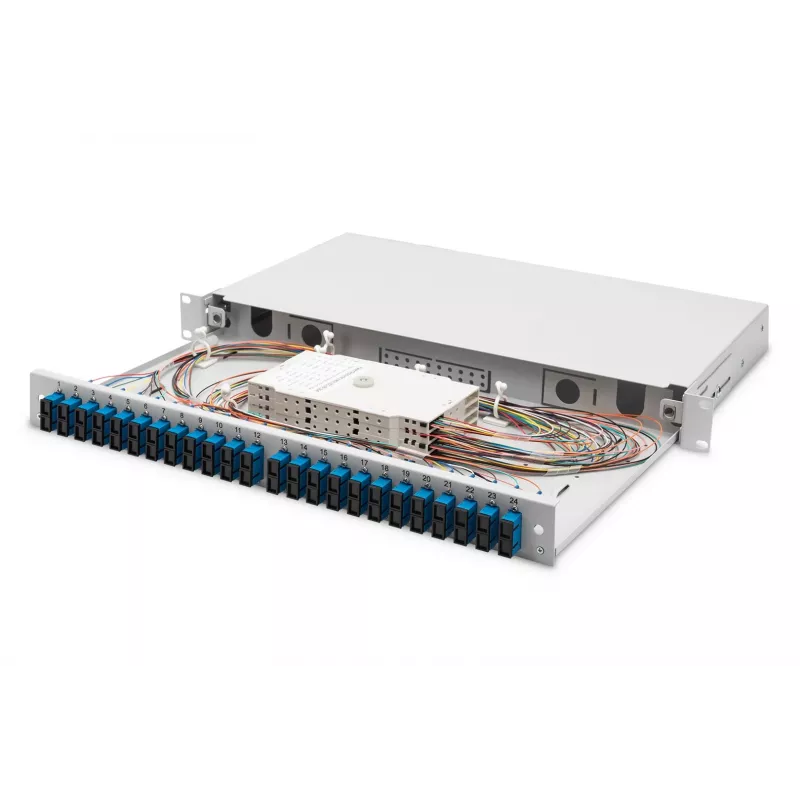

Glasfaser-Spleißbox Digitus DN-96322/9

Die Glasfaser-Spleißbox Digitus DN-96322/9 ist ein vorkonfektioniertes Spleißgehäuse, das für SC-Steckverbinder und Faserpigtails entwickelt wurde. Es verfügt über farbige, freiliegende Faserpigtails, die in Spleißkassetten geführt werden, sowie ein Schiebekassettendesign. Die Box hat Kupplungen mit Keramikhülsen in Polymergehäusen und ein Trägergehäuse aus Stahlblech mit lackierter Oberfläche. Die Einheit ist für den Rackeinbau (1 HE, 19") vorgesehen und enthält PG 16-Verschraubung, Kassette, Kassettenabdeckung und Zugentlastung.

Vorteile

Die Spleißbox bietet eine vormontierte Lösung, die das Terminieren und Spleißen von Fasern vereinfacht. Farbige Pigtails erleichtern die Identifizierung während der Installation und Wartung. Kupplungen mit Keramikhülsen sorgen für präzise Faserausrichtung und niedrige Einfügedämpfung, während das Stahlträgergehäuse mechanischen Schutz und Langlebigkeit bietet. Das mitgelieferte Zubehör (Kassette, Abdeckung, Zugentlastung) ermöglicht eine sofortige Installation.

Geeignet für

• Rackmontierte Faserverteilung in Rechenzentren und Telekommunikationsschränken
• Organisieren und Schützen von SC-Glasfaserverbindungen
• Faserspleiß- und Anschlusspunkte in strukturierter Verkabelung

Wichtige Spezifikationen

• Formfaktor: 1 HE Rack-Montage (19")
• Breite: 483 mm (19")
• Tiefe: 280 mm
• Trägergehäusematerial: 1,5 mm Stahlblech, lackiert
• Kassette: Schiebedesign; unterstützt vorkonfektionierte Faserpigtails, die in Spleißkassetten geführt werden

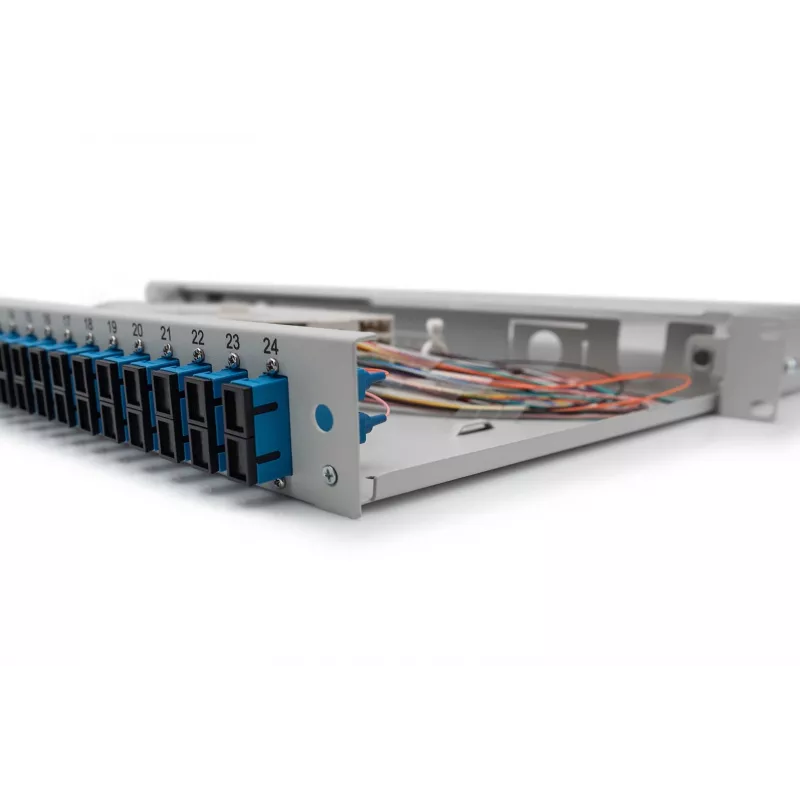

• Kupplungen: Keramikhülse in Polymergehäuse, geeignet für SC-Steckverbinder

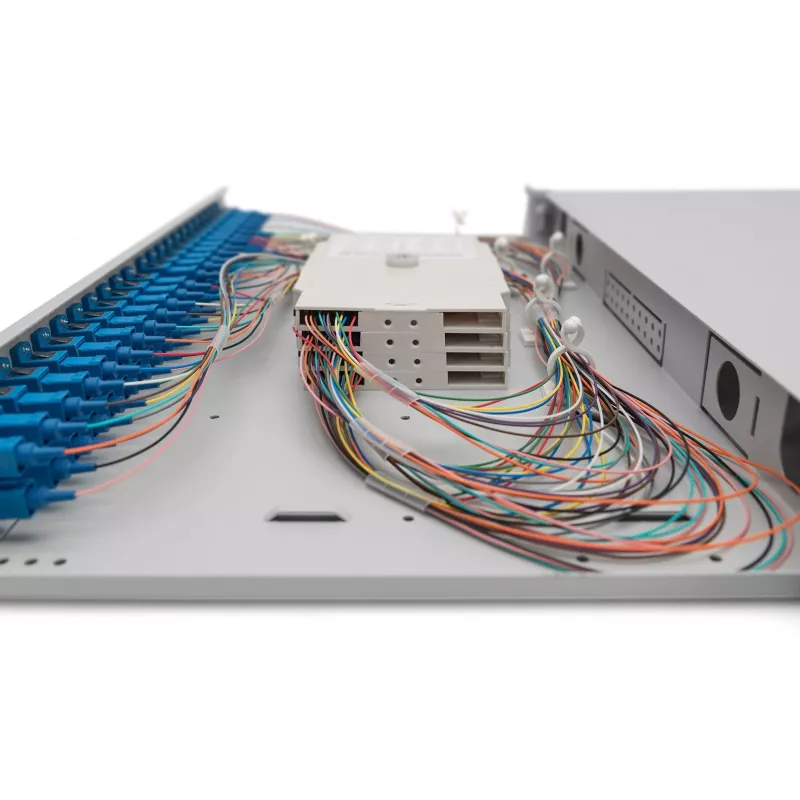

• Faserpigtails: farbig, freiliegend und in Spleißkassetten eingeführt
• Enthaltenes Zubehör: PG 16-Verschraubung, Spleißkassette, Kassettenabdeckung, Zugentlastung

Anwendung

Montieren Sie das 1-HE-Gehäuse mit geeigneten Rackschrauben in ein 19"-Rack. Schieben Sie die Kassette heraus, führen Sie ankommende Fasern und vorkonfektionierte farbige Pigtails in die Spleißkassetten ein, führen Sie die Spleißung innerhalb der Kassette durch und schließen Sie die Kassette mit der mitgelieferten Abdeckung. Setzen Sie die SC-Kupplungen nach Bedarf in die Öffnungen der Frontplatte ein. Verwenden Sie die mitgelieferte Zugentlastung und PG 16-Verschraubung, um ankommende Kabeleingänge zu sichern und mechanische Belastungen der Spleiße zu verhindern.

Empfehlungen

Installieren und handhaben Sie Faserpigtails und Spleiße in einer sauberen Umgebung; befolgen Sie die üblichen Sicherheitspraktiken für Glasfaser. Verwenden Sie geeignete Werkzeuge zum Spleißen und stellen Sie sicher, dass Steckverbinder und Kupplungen vor dem Zusammenstecken sauber sind, um eine niedrige Einfügedämpfung beizubehalten.
