DIGITUS Glasfaser-Einschub-Spleißbox, 1HE, Bestückt 6x LC-Duplex, inkl. M 25 Schraube, Spleißkassette OM4 Farbige Pigtails, Adapter

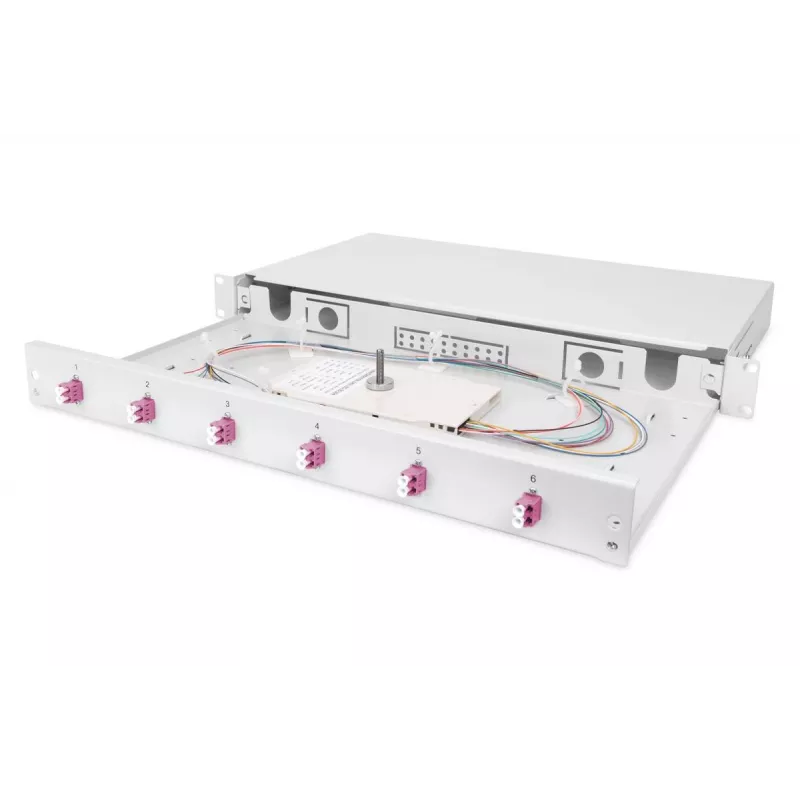

Die Digitus DN-96330-4 ist eine 1HE Glasfaser-Einschub-Spleißbox, die für ein organisiertes Kabelmanagement in Racks und Gehäusen konzipiert ist. Untergebracht in einem grauen Stahl-19-Zoll-Panel (48,3 cm) mit einer Tiefe von 280 mm, ist die Einheit für OM4-Multimodefasern ausgestattet und verfügt über vorinstallierte LC-Duplex-Anschlüsse sowie eine mitgelieferte Spleißkassette mit farbigen Pigtails und Kopplern, um das Absetzen und die Führung zu vereinfachen.

Vorteile

Dieses Kabelmanagement-Panel bietet eine kompakte 1HE-Grundfläche für professionelle Glasfaserinstallationen, unterstützt leistungsstarke OM4-Multimode-Verbindungen über LC-Duplex-Ports und enthält eine Spleißkassette zum Schutz und zur Verwaltung von Spleißen. Das Einschubdesign ermöglicht einen einfachen Zugang für Installation und Wartung, während das Stahlgehäuse mechanischen Schutz in Rack-Umgebungen bietet.

Geeignet für

• Rechenzentrums-Rack-Installationen
• Telekommunikations- und Netzwerkverteiler
• Serverräume und strukturierte Verkabelungspanels
• Standorte, die OM4-Multimode-Verbindungen mit LC-Duplex-Schnittstellen erfordern

Technische Daten

• Formfaktor: 1HE, 19-Zoll-Panel (48,3 cm)
• Tiefe: 280 mm
• Fasertyp: OM4-Multimode
• Steckverbinder: 6× LC-Duplex (LC DX)
• Inklusive: Spleißkassette, farbige Pigtails, Koppler
• GehäVerwendung: grauer Stahl
• Hersteller/Modell: DIGITUS DN-96330-4
• EAN: 4016032325703

Verwendung

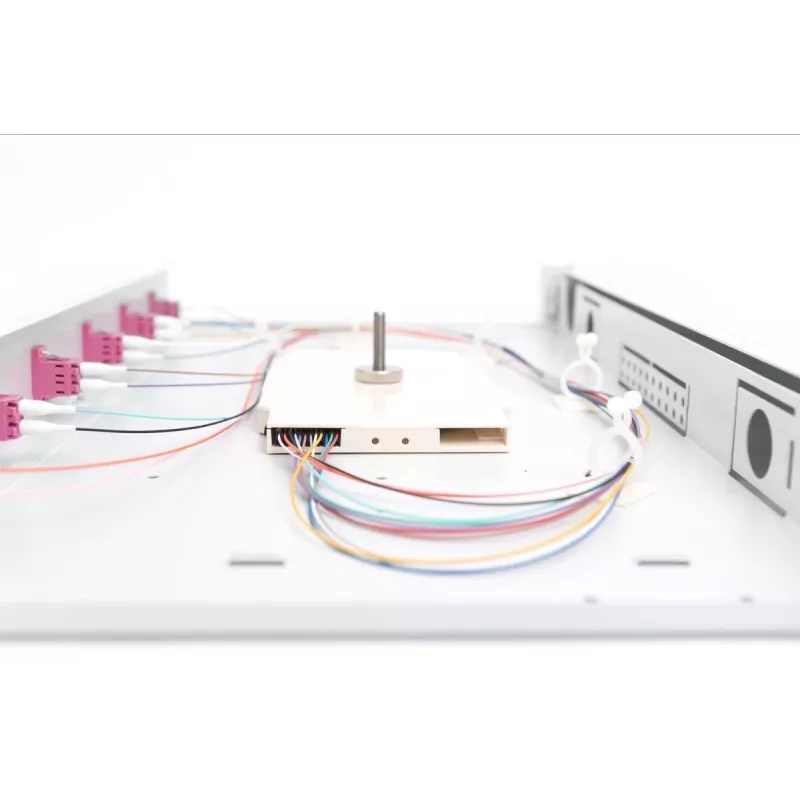

Montieren Sie das Panel in einem Standard-19-Zoll-Rack und belegen Sie 1HE Platz. Ziehen Sie die Schublade heraus, um auf die Spleißkassette und den Führungsbereich zuzugreifen. Terminieren Sie Fasern in der mitgelieferten Spleißkassette, sichern Sie Spleiße gemäß den Standardverfahren und führen Sie die farbigen Pigtails zu den LC-Duplex-Kopplern. Schließen Sie die Schublade und befestigen Sie das Panel. Überprüfen Sie die Verbindungen und führen Sie optische Tests durch, um die Verbindungsleistung zu bestätigen.

Empfehlungen

Behandeln Sie OM4-Multimodefasern und Pigtails mit geeigneten ESD-Vorsichtsmaßnahmen und verwenden Sie angemessenen Spleißschutz. Halten Sie Biegeradien innerhalb der Herstellervorgaben ein und führen Sie nach der Installation Dämpfungsmessungen durch, um die erwartete Leistung sicherzustellen.
