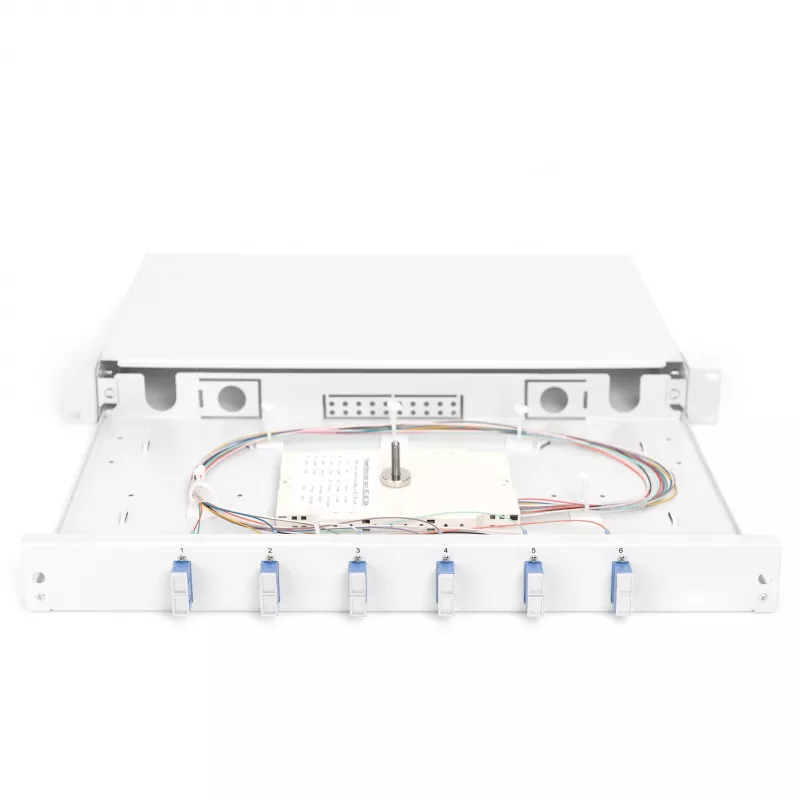

Glasfaser-Spleißbox Digitus DN-96320/9 SC OS2 51,5 cm Grau

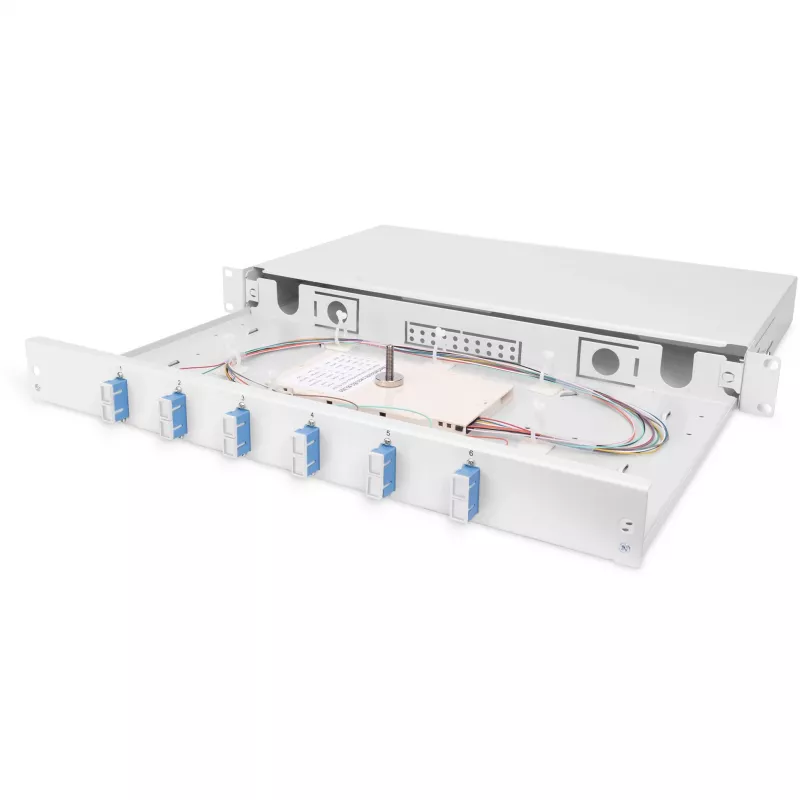

Glasfaser-Spleißboxen werden fest im Netzwerkschrank installiert, um die dort zusammenlaufenden Glasfaserkabel zu bündeln und erfüllen eine ähnliche Funktion wie ein Patchpanel. Die Digitus Glasfaser-Spleißbox DN-96320/9 ist für SC-Stecker und OS2-Fasertyp ausgelegt; sie ist aus 1 mm Stahlblech mit grauer (RAL 7035) Oberfläche gefertigt und wird vorkonfiguriert mit einer montierten Spleißkassette, farbcodierten Pigtails und frontseitigen Kopplern geliefert. Das Gerät ist rackmontierbar (1U) und hat kompakte Außenabmessungen (483 mm × 44,5 mm × 280 mm) für ein organisiertes Fasermanagement und den Schutz von Spleißen.

Vorteile

Die Spleißbox bietet ein sicheres, fest montiertes Gehäuse zum Spleißen und Führen von Lichtwellenleitern, wodurch die Zugentlastung gewährleistet und die Verbindungen geschützt werden. Die vorinstallierte Spleißkassette und die Koppler vereinfachen die Installation und reduzieren die Montagezeit vor Ort. Die farbcodierten Pigtails entsprechen DIN IEC 60304 für eine eindeutige Kennzeichnung, und das Stahlgehäuse sorgt für mechanische Stabilität und langfristige Haltbarkeit in typischen Netzwerkschrankumgebungen.

Geeignet für

• Rackmontiertes Fasermanagement in Serverräumen und Telekommunikationsschränken
• Anschluss von OS2-Singlemode-Fasern an Switches, Medienkonverter, Router, Modems, Server und SFP-Module
• FTTH- / FTTB-Installationen, bei denen ein sicherer Abschluss und Spleißschutz erforderlich sind

Technische Daten

• Modell: Digitus DN-96320/9
• Steckertyp: 6 × SC Duplex (SC DX)
• Fasertyp: OS2 (Singlemode)
• Lieferumfang: Spleißkassette, farbcodierte Pigtails, frontseitige Koppler
• Rackgröße: 1U (483 mm Breite)
• Gehäusematerial: 1 mm Stahlblech, grau (RAL 7035)
• Außenabmessungen (B × H × T): 483 mm × 44,5 mm × 280 mm
• Marke: DIGITUS
• MPN: DN-96320/9
• EAN: 4016032278337

Verwendung

Montieren Sie die Spleißbox in einem Standard-19-Zoll-Rack in geeigneter Höhe und befestigen Sie sie mit Rackschrauben. Führen Sie ankommende Glasfaserkabel in den Schrank und durch die Eingangspunkte der Box, bereiten Sie dann die Fasern vor und spleißen Sie sie gemäß den Anweisungen der Spleißkassette. Stecken Sie die farbcodierten Pigtails in die Spleißkassette und verbinden Sie die Pigtail-Stecker mit den frontseitigen SC-Kopplern. Verwenden Sie Patchkabel, um die frontseitigen SC-Ports je nach Bedarf mit Switches, Medienkonvertern, Routern, Modems oder SFP-Modulen zu verbinden.

Empfehlungen

Behandeln Sie Fasern mit geeigneten ESD-Vorsichtsmaßnahmen und verwenden Sie empfohlene Faserwerkzeuge. Halten Sie die Mindestbiegeradien für OS2-Singlemode-Fasern ein, vermeiden Sie übermäßige Spannung an Pigtails und sichern Sie die Kabeleinführungen, um Bewegungen zu verhindern. Führen Sie nach dem Spleißen Tests (Einfügedämpfung/Rückflussdämpfung) durch, um die korrekte Installation zu überprüfen.
