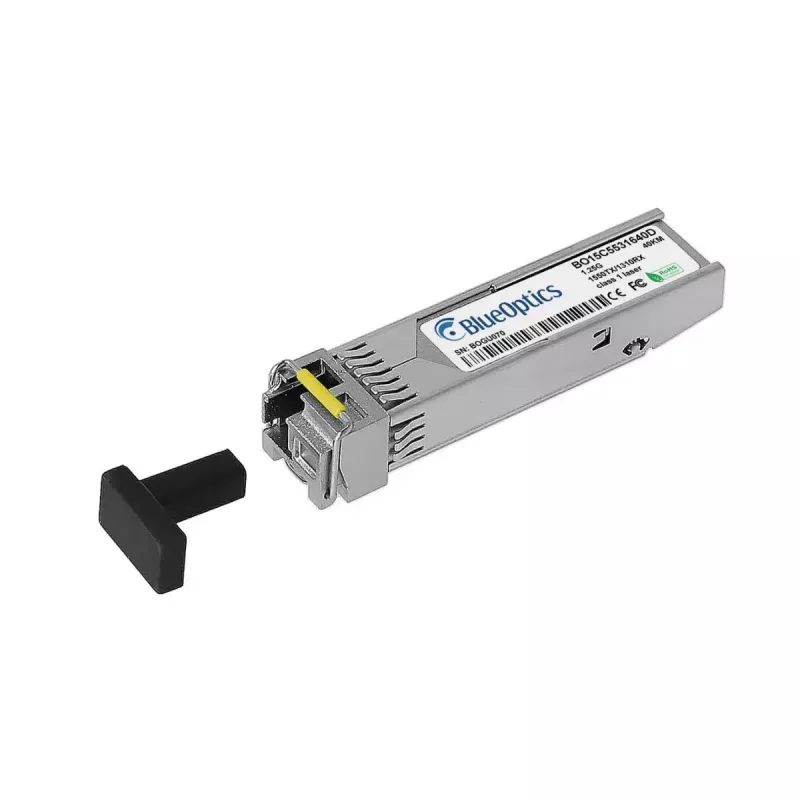

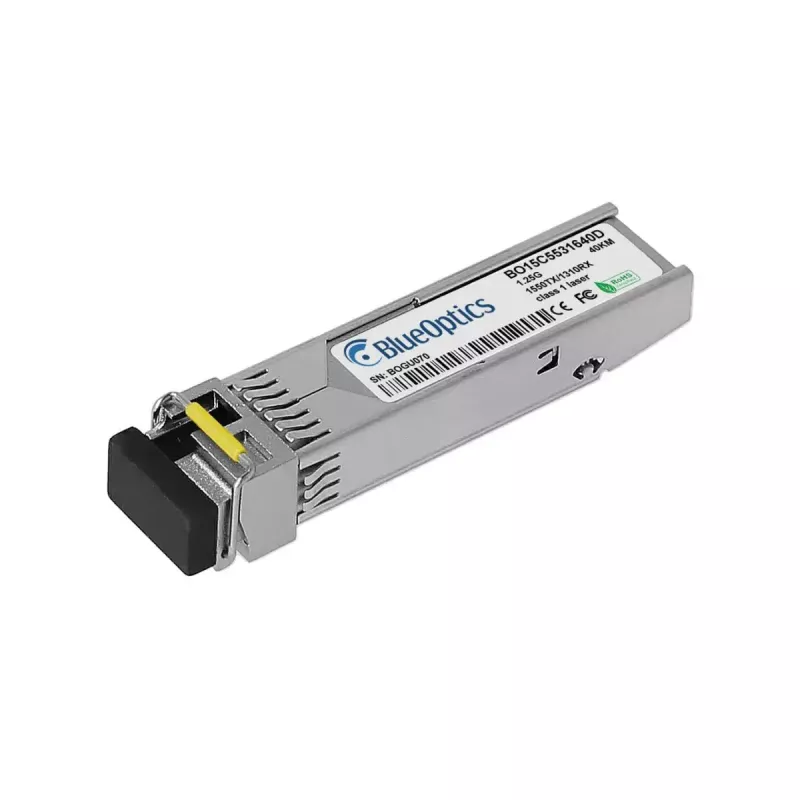

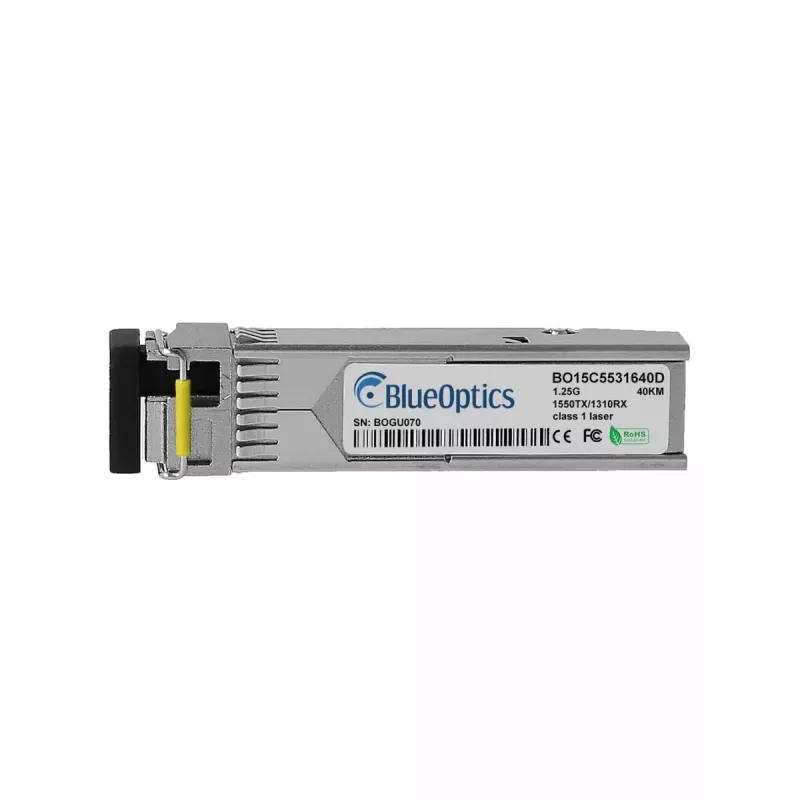

Glasfaser-Sendeempfangsmodul BlueOptics SFP-GIG-BB LX+/LC EEC-BO 40000 m

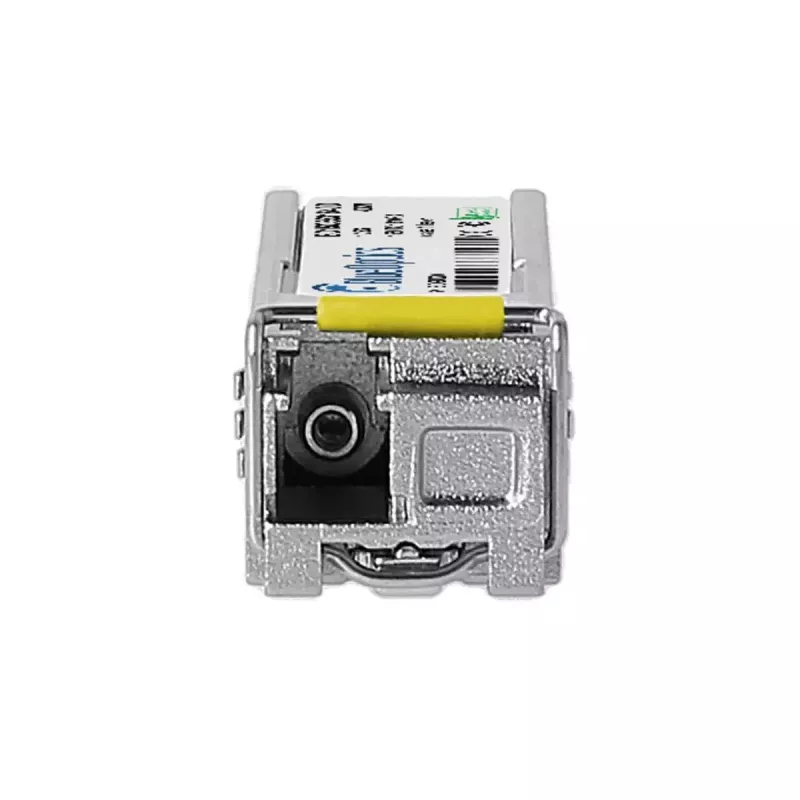

Das BlueOptics SFP-GIG-BB LX+/LC EEC-BO ist ein Singlemode-Glasfaser-Sendeempfangsmodul, das für optische 1000BASE-BX-D-Verbindungen entwickelt wurde. Es unterstützt eine Sendewellenlänge und eine Empfangswellenlänge für bidirektionalen Betrieb über eine einzelne Faser und ist für Verbindungen mit großer Reichweite von bis zu 40.000 m vorgesehen. Das Modul ist in einem Aluminiumgehäuse untergebracht, wiegt etwa 20 g und verwendet einen LC-Simplex-Steckverbinder, der mit MSA-konformen SFP-Ports kompatibel ist.

Vorteile

Dieser Sendeempfänger bietet Singlemode-Betrieb über große Entfernungen mit Unterstützung für gängige Ethernet- und Carrier-Grade-Protokolle mit bis zu 1,25 Gbit/s. Der kompakte SFP-Formfaktor und das Aluminiumgehäuse sorgen für leichte Installation und mechanische Stabilität. Die Digital-Diagnostics-Monitoring-Unterstützung (DDM/DOM) ermöglicht die Fernüberwachung von Betriebsparametern wie Versorgungsspannung, Laserstrom, optischer Sende- und Empfangsleistung sowie Temperatur, sofern die Host-Hardware diese Funktionen unterstützt. Das Modul wird nach MSA-Standards gefertigt, um eine breite Interoperabilität mit unterstützten Netzwerkgeräten zu gewährleisten.

Geeignet für

Technische Daten

Verwendung

Installieren Sie das BlueOptics SFP-GIG-BB LX+/LC EEC-BO in einen SFP-kompatiblen Port des Host-Geräts gemäß den Hot-Plug-Verfahren des Host-Anbieters. Schließen Sie ein LC-Simplex-Singlemode-Patchkabel an das Modul und an den entfernten Sendeempfänger an. Stellen Sie sicher, dass die Sende- und Empfangsfasern entsprechend der BX-D-Topologie korrekt gekreuzt werden. Überprüfen Sie den Verbindungsstatus an beiden Enden und aktivieren oder lesen Sie bei Bedarf die DDM/DOM-Parameter über die Host-Verwaltungsschnittstelle aus, um Spannung, Laserstrom, optische Leistung und Temperatur zu überwachen. Stellen Sie vor der Bereitstellung sicher, dass die Host-Hardware das erforderliche Protokoll und die Diagnosefunktionen unterstützt.

Empfehlungen

Verwenden Sie hochwertige Singlemode-Patchkabel und überprüfen Sie bei einer Bereitstellung über viele Kilometer die Ende-zu-Ende-Dämpfungs- und Dispersionsbudgets. Stellen Sie die Kompatibilität mit den unterstützten SFP-Sendeempfängern des Host-Geräts sicher und prüfen Sie die DDM/DOM-Unterstützung, falls eine Ferndiagnose erforderlich ist. Lagern und handhaben Sie den Sendeempfänger und die Glasfasersteckverbinder so, dass Verunreinigungen und mechanische Belastungen vermieden werden.
