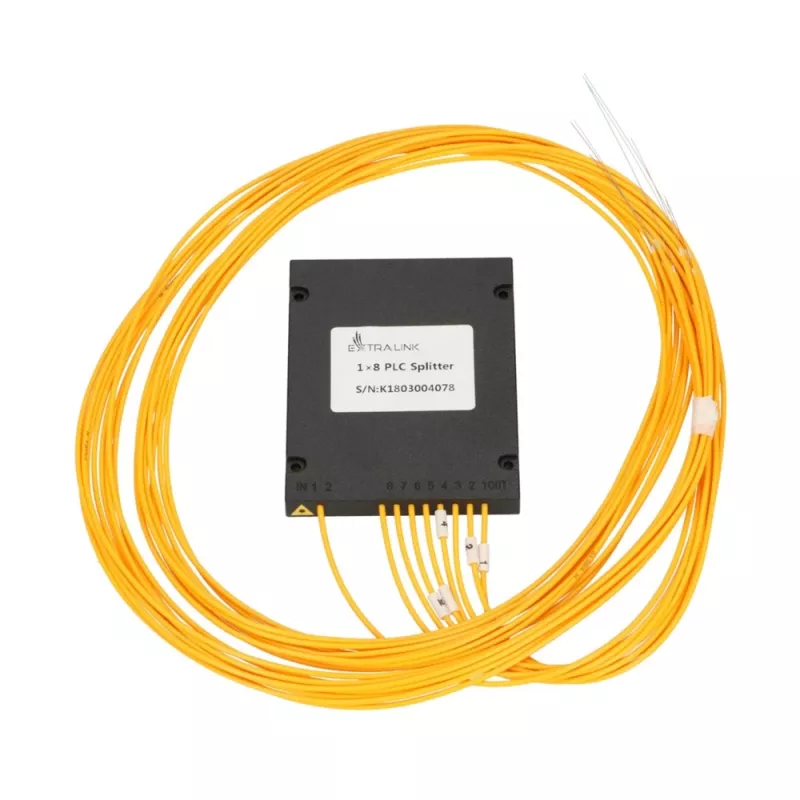

Glasfaser-PLC-Splitter 1:8 Extralink SC/APC 2,0 mm 1,5 m G657A ABS-Modul (ohne Stecker)

Der PLC-Glasfaser-Splitter Extralink 1:8 ist ein kompaktes passives Gerät zur Aufteilung eines einzelnen optischen Eingangs auf acht Ausgänge. Als ABS-Modul mit G.657.A1-konformer Singlemode-Faser ausgeführt, verwendet es eine SC/APC-Portgeometrie und einen Kabeldurchmesser von 2,0 mm. Das Gerät wird ohne Stecker geliefert, um eine direkte Integration in Glasfaserverteiler, Patchpanels, Spleißgehäuse oder kundenspezifische Verkabelungen zu ermöglichen; die Gesamtkabellänge beträgt 1,5 m und bietet ausreichend Reichweite für typische Rack- oder Gehäuseinstallationen.

Vorteile

Der Extralink 1:8 PLC-Splitter bietet eine gleichmäßige Leistungsverteilung auf acht Ausgänge mit stabiler spektraler Leistung, wie sie für die planare Lichtwellenleitertechnologie typisch ist. Seine ABS-Modulkonstruktion bietet mechanischen Schutz und einfache Montage in Verteilerboxen. Die Verwendung einer G.657.A1-Singlemode-Faser sorgt für eine gute Biegeleistung bei Installationen auf engem Raum, während die SC/APC-Portgeometrie rückreflexionsarme Verbindungen unterstützt, wenn sie mit APC-terminierten Geräten verbunden wird.

Geeignet für

• FTTx Passive optische Netzwerke (PON), bei denen eine einzige Zuleitung mehrere Teilnehmer versorgen muss
• Fiber-to-the-Home (FTTH)-Verteilung in Schränken und Teilnehmergehäusen
• Integration in Patchpanels, Spleißkassetten oder kundenspezifische Verteilerbäume
• Telekommunikations- und Rechenzentrums-Glasfaserverteilungsaufgaben, die kompakte ABS-Module erfordern

Technische Daten

• Teilungsverhältnis: 1 Eingang auf 8 Ausgänge
• Fasertyp: Singlemode, G.657.A1-konform
• Steckertyp (Portgeometrie): SC/APC (Modul wird ohne angebrachte Stecker geliefert)
• Kabeldurchmesser: 2,0 mm
• Gesamtkabellänge: 1,5 m
• Gehäusematerial: ABS
• Passives Gerät, benötigt keine Stromversorgung

Verwendung

Bereiten Sie den Installationsbereich in einem Verteilerkasten oder einem rackmontierten Panel vor und befestigen Sie das ABS-Modul mit geeigneten Clips oder Befestigungspunkten. Wenn Stecker benötigt werden, terminieren Sie die Faserenden mit SC/APC-Steckern oder spleißen Sie die Modul-Pigtails an vorkonfektionierte Kabel gemäß den Standardverfahren für Faservorbereitung und Politur. Verlegen und sichern Sie die 2,0-mm-Fasern so, dass scharfe Biegungen vermieden werden; befolgen Sie die Standard-Biegeradiusrichtlinien für G.657.A1-Fasern. Testen Sie nach der mechanischen Installation und der Konfektionierung/Spleißung jeden Ausgang mit einem optischen Leistungsmesser oder OTDR, um die Einfügedämpfung und Gleichmäßigkeit über die Ausgänge zu überprüfen.

Empfehlungen

Gehen Sie mit Faserenden und dem ABS-Modul sorgfältig um, um Verschmutzungen und Mikrobiegungen zu vermeiden. Verwenden Sie APC-terminierte Gegenstecker, um Rückreflexionen zu minimieren und eine stabile PON-Leistung zu gewährleisten. Halten Sie das Modul während der Installation in einer sauberen Umgebung und führen Sie nach jedem Spleißen oder Konfektionieren optische Tests durch, um die erwarteten Teilungsverhältnisse und Verluste zu bestätigen.
