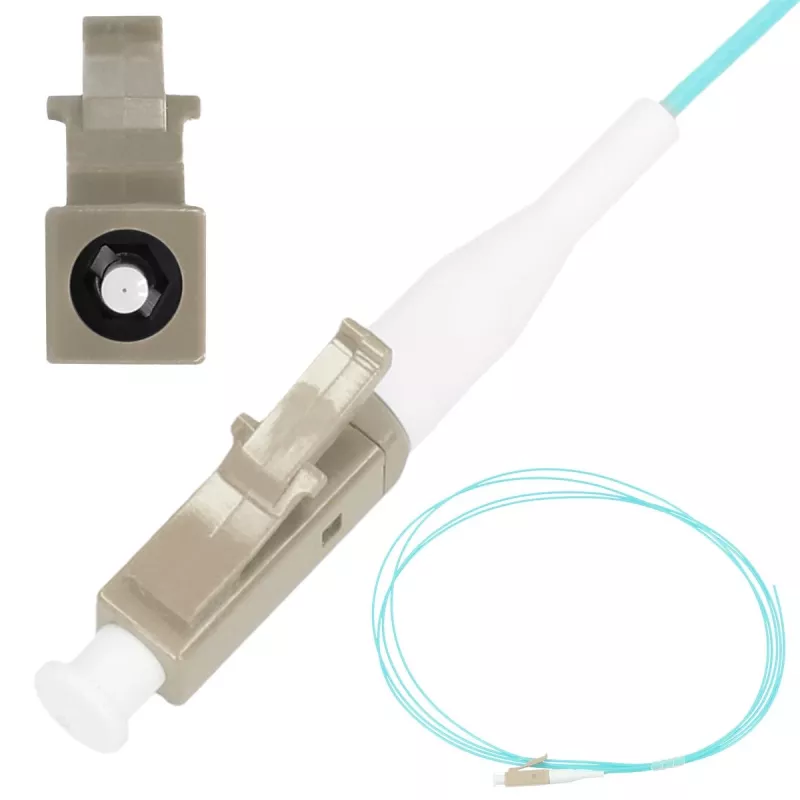

Glasfaser-Pigtail Extralink LC/UPC Multimode OM3 50/125, 2 m, Easy strip

Extralink LC/UPC Multimode-Glasfaser-Pigtail OM3 50/125 µm, 2 m, mit Easy-strip-Mantel bietet ein kurzes vorkonfektioniertes Fasersegment zum Spleißen und Patchen in FTTH-, LAN- und Rechenzentrumsumgebungen. Ein Ende ist mit einem LC-Stecker mit UPC-Politur zum Einstecken in Standard-LC-Ports ausgestattet, das andere Ende ist eine blanke Faser, die für Fusions- oder mechanisches Spleißen vorbereitet ist. Die OM3-Multimode-Klasse unterstützt breitbandige Kurzstrecken-Multimode-Anwendungen und ist mit Multimode-Patchpanels und Transceivern kompatibel.

Vorteile

Dieses Extralink-Pigtail bietet eine fertige LC/UPC-Terminierung, die die Zeit für die Konfektionierung vor Ort reduziert und eine gleichbleibende Steckerqualität gewährleistet. Der Easy-strip-Mantel vereinfacht die Faservorbereitung, indem er ein kontrolliertes Entfernen der äußeren Schichten ermöglicht, ohne die Glasfaser zu beschädigen, was die Spleißvorgänge beschleunigt. OM3-Multimode-Faser bietet eine verbesserte Modenbandbreite für Kurzstrecken-Datenverbindungen, die häufig in Unternehmens- und Telekommunikations-Racks verwendet werden.

Geeignet für

• FTTH-Abzweig- und Spleißgehäuse, in denen ein kurzes Multimode-Pigtail benötigt wird
• Rechenzentrums- und LAN-Patchpanels für Multimode-Verbindungen
• CCTV-Kamerasysteme, die Multimode-Faserstrecken verwenden
• Fusions- oder mechanische Spleißaufgaben zur Integration installierter Fasern mit LC-terminierten Geräten

Wichtige Spezifikationen

• Fasertyp: Multimode OM3
• Kern-/Manteldurchmesser: 50/125 µm
• Stecker (ein Ende): LC mit UPC-Politur
• Anderes Ende: Blanke Faser zum Spleißen
• Länge: 2 m
• Mantel: Easy-strip-Außenmantel für vereinfachte Vorbereitung

Verwendung

Führen Sie das Pigtail zum Spleißtableau oder Patchpanel-Standort und befestigen Sie das Kabel, um Zugbelastungen am Spleißpunkt zu vermeiden. Bereiten Sie das blanke Faserende vor, indem Sie den Easy-strip-Mantel und die Sekundärbeschichtung gemäß den üblichen Verfahren zur Faserhandhabung entfernen, dann spalten Sie die Faser und führen Sie ein Fusions- oder mechanisches Spleißen mit der installierten Faser durch. Stecken Sie den LC/UPC-Stecker in den entsprechenden LC-Adapter oder Patchpanel-Port und überprüfen Sie die Sauberkeit der Stirnfläche, bevor Sie die Verbindung herstellen. Führen Sie nach dem Spleißen und Terminieren Einfügedämpfungs- und Reflexionstests durch, um die Verbindungsleistung zu bestätigen.

Empfehlungen

Handhaben Sie die OM3-Multimode-Faser am Mantel und vermeiden Sie Biegungen über den angegebenen Mindestbiegeradius hinaus. Verwenden Sie geeignete Reinigungswerkzeuge für die LC/UPC-Steckerstirnfläche und befolgen Sie die üblichen Spleiß- und Testverfahren, um geringe Verluste und zuverlässige Verbindungen sicherzustellen.
