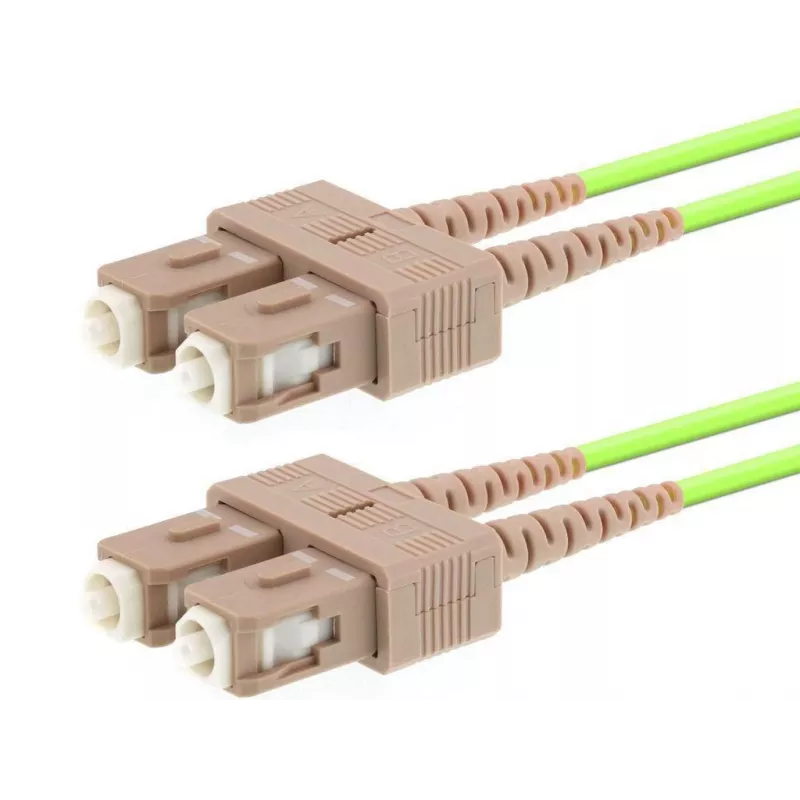

Glasfaser-Patchkabel LOGON AL5SCSC10I/5I — OM5, SC–SC, 10 m, 50 µm, Vollduplex, hellgrün

LOGON AL5SCSC10I/5I ist ein 10 m langes Glasfaser-Patchkabel für Hochgeschwindigkeits-Kurzstreckenverbindungen. Es verwendet WideBand-OM5-Multimode-Glasfaser mit einem Kerndurchmesser von 50 µm und beidseitigen SC-Steckern in einer Vollduplex-Konfiguration. Der hellgrüne Außenmantel kennzeichnet OM5-Fasern und gewährleistet eine visuelle Identifikation in Racks und Kabelschächten. Das Kabel ist mit bestehenden Multimode-Installationen kompatibel und unterstützt Mehrwellenlängen-Transceiver für zukünftige 100-Gb/s- und 400-Gb/s-Kurzstreckenanwendungen.

Vorteile

Die biegeunempfindliche WideBand-OM5-Multimode-Faser liefert eine Leistung wie OM4 über ein breiteres Spektralfenster (850–950 nm) und ermöglicht Short-Wavelength-Division-Multiplexing-Systeme (SWDM). Der laseroptimierte 50-µm-Kern verbessert die Bandbreite für Verbindungen hoher Dichte auf kurze Distanzen, während die SC/SC-Abschlüsse eine zuverlässige mechanische Leistung und einfaches Stecken in gängigen Multimode-Geräten bieten. Die Länge von 10 m eignet sich für Verbindungen zwischen Racks und Geräten in Rechenzentren und Telekommunikationsräumen.

Geeignet für

• Rechenzentrumsverbindungen und Patchungen zwischen Racks
• Storage-Area-Networks (SAN) und Server-Uplinks
• Telekommunikationsgeräte und optische Verteilerschränke, die Multimode-SC-Abschlüsse benötigen
• Mehrwellenlängen-Kurzstreckenverbindungen mit SWDM-Transceivern

Technische Daten

• Fasertyp: Biegeunempfindliche WideBand-OM5-Multimode-Faser
• Kerndurchmesser: 50 µm
• Länge: 10 m
• Steckertyp: SC zu SC, beidseitig Stecker
• Modus: Vollduplex-Multimode
• Außenmantelfarbe: Hellgrün (OM5-Kennzeichnung)
• Optimierter Wellenlängenbereich: 850–950 nm

Verwendung

Installieren Sie das LOGON-OM5-SC/SC-Patchkabel, indem Sie jeden SC-Stecker in die entsprechende SC-Adapter- oder Transceiver-Buchse einstecken, bis der Stecker hörbar einrastet. Führen Sie das Kabel durch Kabelmanagementwege und vermeiden Sie enge Biegungen sowie übermäßige Zugbelastung. Beachten Sie die üblichen Biegeradien-Richtlinien für Multimode-Fasern, um die Leistungsfähigkeit zu erhalten. Stellen Sie bei Vollduplex-Verbindungen sicher, dass Sende- und Empfangsanschlüsse korrekt gepaart sind, damit jede Faser die vorgesehene Verkehrsrichtung überträgt.

Empfehlungen

Verwenden Sie dieses Kabel für Kurzstrecken-Multimode-Verbindungen mit hoher Dichte, bei denen OM5-Kompatibilität und SWDM-fähige Transceiver erforderlich sind. Prüfen Sie die Stecker-Endflächen vor dem Zusammenstecken und belassen Sie die Staubschutzkappen auf unbenutzten Steckern. Bei festen Installationen sichern Sie das Kabel mit geeigneter Zugentlastung und halten Sie die Biegeradien ein, um die optische Leistung zu erhalten.
