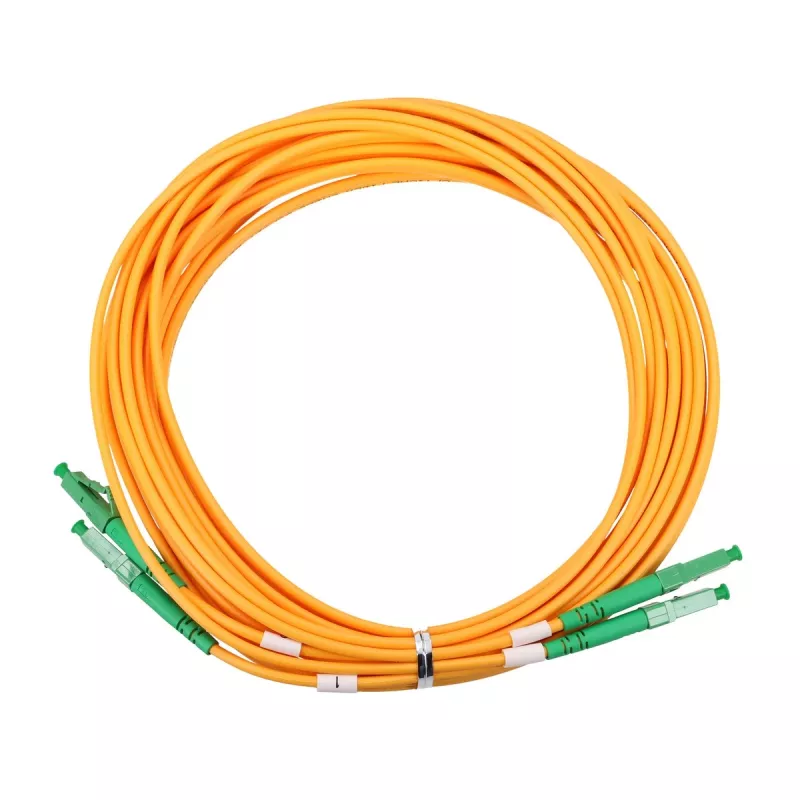

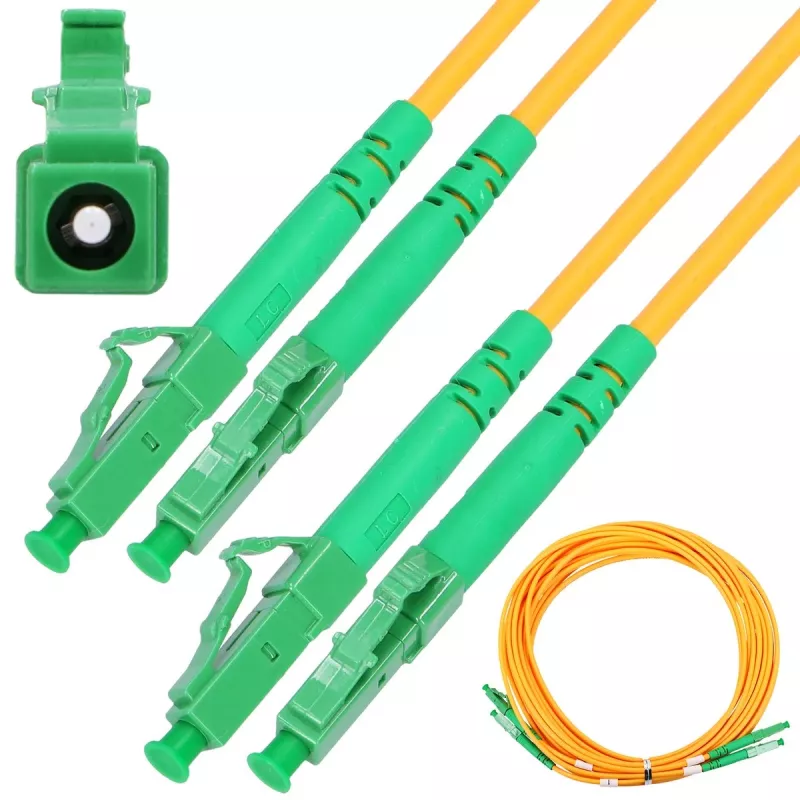

Glasfaser-Patchkabel Extralink LC/APC - LC/APC Singlemode Duplex 9/125µm G.657.A1 3 m

Extralink LC/APC - LC/APC Singlemode Duplex 9/125µm G.657.A1 3 m ist ein Singlemode-Glasfaser-Patchkabel, das für optische Verbindungen, Patchpanels und die Verbindung von Geräten entwickelt wurde. Die Duplex-Ausführung mit LC/APC-Steckern an beiden Enden und einer Länge von 3 m ermöglicht eine ordentliche Verlegung zwischen OLT, ONU/ONT, Switches und Transceivern. Die G.657.A1-Faser mit 9/125 µm reduziert Biegeverluste und macht dieses Kabel geeignet für FTTH und andere Installationen, bei denen enge Biegungen oder begrenzter Platz zu erwarten sind.

Vorteile

Das Patchkabel kombiniert LC/APC-Stecker mit Schrägschliff für geringe Rückreflexion und zuverlässige Verbindung mit standardmäßigen APC-Adaptern sowie ein Duplex-Format für die Zweikanalübertragung. Die G.657.A1-Singlemode-Faser bietet eine verbesserte Biegeleistung im Vergleich zu Standard-Singlemode-Fasern und reduziert Signalverluste bei beengter Verlegung. Der Kabeldurchmesser von 3 mm sorgt für ein ausgewogenes Verhältnis zwischen Flexibilität und mechanischem Schutz, geeignet für Rack-, Panel- und Anschlussverbindungen.

Geeignet für

• FTTH-Teilnehmerabschlüsse und Heiminstallationen
• Verbindung von OLT, ONU/ONT und Medienkonvertern
• Patchpanels und Verteilerrahmen in Telekommunikationsschränken und Rechenzentren
• Anschlüsse zwischen Glasfaser-Transceivern und Switches oder Routern

Wichtige Spezifikationen

• Fasertyp: Singlemode G.657.A1 (9/125 µm)
• Steckertyp: LC/APC auf LC/APC Duplex
• Kabelkonfiguration: Duplex, 2 Fasern
• Kabelaußendurchmesser: 3,0 mm
• Länge: 3 Meter
• Schliffart: abgewinkelt Physical Contact (APC) für geringe Rückreflexion

Verwendung

Verlegen Sie das Patchkabel zwischen Geräten oder zwischen einem Gerät und einem Patchpanel, vermeiden Sie scharfe Knicke und sichern Sie das Kabel in Kabelmanagement-Trassen, falls vorhanden. Richten Sie die LC-Stecker mit dem Adapter oder der Transceiver-Aufnahme aus und stecken Sie sie ein, bis die Verriegelung hörbar einrastet; stellen Sie sicher, dass die APC-Endflächen zur passenden Adapteraufnahme ausgerichtet sind, um eine niedrige Rückflussdämpfung zu gewährleisten. Befolgen Sie bei Duplex-Verbindungen die von den Geräten vorgegebene Sende-/Empfangsausrichtung. Überschreiten Sie nicht den empfohlenen Mindestbiegeradius für G.657.A1-Fasern und vermeiden Sie Quetschungen oder übermäßige Zugbelastung des Kabels.

Empfehlungen

Überprüfen Sie vor der Installation die Steckerendflächen auf Verunreinigungen und reinigen Sie sie bei Bedarf mit zugelassenen Glasfaser-Reinigungswerkzeugen. Verwenden Sie bei FTTH-Installationen Zugentlastungen an den Auslässen und vermeiden Sie die Verlegung durch Bereiche mit hoher mechanischer Belastung. Lagern Sie unbenutzte Patchkabel in lockeren Schleifen aufgewickelt und schützen Sie die Steckerendkappen, wenn sie nicht angeschlossen sind.
