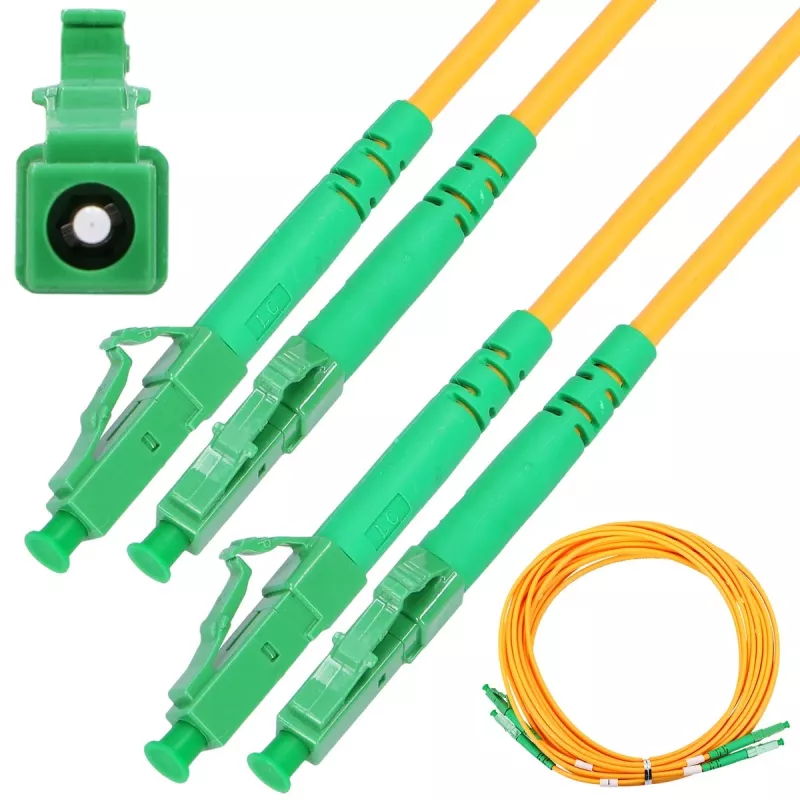

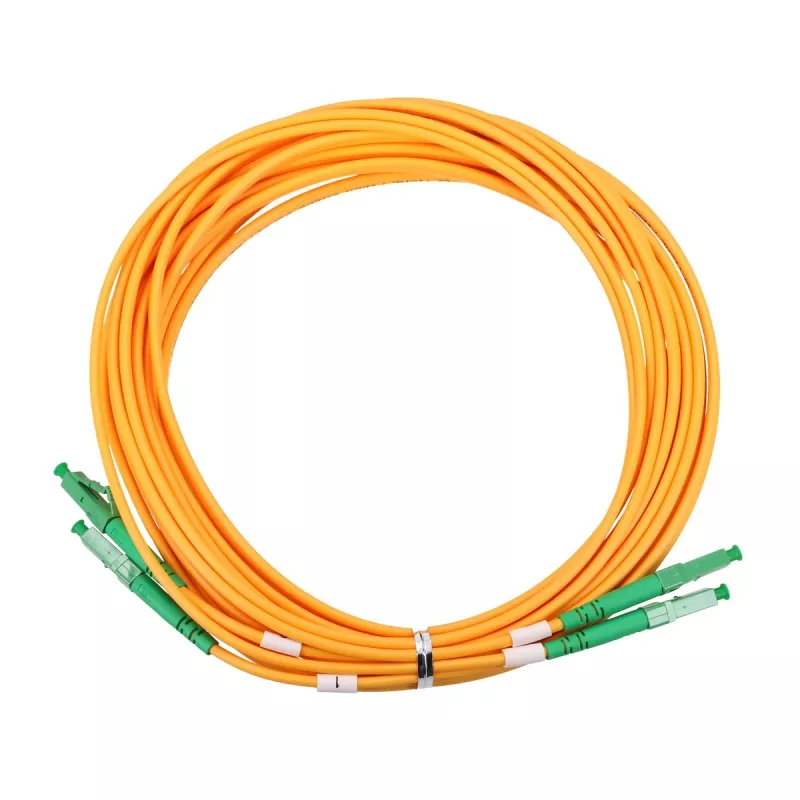

Glasfaser-Patchkabel Extralink LC/APC – LC/APC, Singlemode-Duplex 9/125 µm G.657.A1, 1 m

Das Extralink LC/APC – LC/APC Singlemode-Duplex-Glasfaser-Patchkabel, 1 m, ist für kurze optische Verbindungen in FTTH-, Telekommunikations- und Rechenzentrumsumgebungen konzipiert. Das Kabel verwendet eine biegeunempfindliche 9/125 µm G.657.A1-Singlemode-Faser und LC-Steckverbinder mit APC-Politur an beiden Enden und bietet stabile, verlustarme Verbindungen für Patchpanels, ONT/OLT-Verbindungen und faseroptische Verkabelung innerhalb von Racks. Der Außenmantel mit 3,0 mm Durchmesser bietet eine ausgewogene Mischung aus Flexibilität und mechanischem Schutz, geeignet für Standard-Patchkassetten und Kabelführungen in Schränken.

Vorteile

Die APC-polierten LC-Steckverbinder reduzieren Rückreflexionen für eine verbesserte Signalintegrität, insbesondere in passiven optischen Netzen (PON) und Hochgeschwindigkeits-Telekommunikationsverbindungen. Die biegeunempfindliche G.657.A1-Faser behält eine niedrige Dämpfung auch bei engen Radien bei und trägt so zur Aufrechterhaltung der Leistungsfähigkeit bei beengten Kabelführungen bei. Der Duplex-LC-Abschluss gewährleistet zuverlässige Polarität und Duplex-Kommunikation in einer kompakten Bauform, die mit modernen Patchpanels und optischen Geräten kompatibel ist.

Geeignet für

• FTTH-Teilnehmeranschlüsse zwischen ONT/ONU und Patchpanels
• Kurze faseroptische Verbindungen innerhalb von Racks oder Schränken in Rechenzentren
• Patchpanel- oder Chassis-Verbindungen in Telekommunikations- und Unternehmensnetzwerken
• Verbindung zwischen optischen Switches, Konvertern und Medienkonvertern

Wichtige technische Daten

• Fasertyp: Singlemode G.657.A1 (biegeunempfindlich)
• Kern-/Manteldurchmesser: 9/125 µm
• Steckverbindertyp: LC/APC auf LC/APC Duplex
• Politur: abgewinkelt Physical Contact (APC)
• Kabeldurchmesser: 3,0 mm
• Länge: 1 m
• Modus: Singlemode-Duplex

So verwenden Sie es

Verlegen Sie das Patchkabel durch Kabelmanager oder -kassetten, um scharfe Biegungen zu vermeiden, und sichern Sie es mit geeigneten Clips oder Klettbändern ohne übermäßige Spannung. Stecken Sie jeden LC-Steckverbinder in die entsprechende LC/APC-Buchse, bis er einrastet, und achten Sie auf die korrekte Duplex-Polarität. Zum Entfernen drücken Sie die LC-Verriegelung und ziehen den Steckverbinder vorsichtig gerade heraus. Halten Sie die Stirnflächen der Steckverbinder bei Nichtgebrauch mit Schutzkappen abgedeckt, um Verunreinigungen zu vermeiden, und beachten Sie die üblichen Sicherheitsverfahren für Glasfasern, wenn Sie in der Nähe aktiver Geräte arbeiten.

Empfehlungen

Überprüfen und reinigen Sie die Stirnflächen der Steckverbinder vor der Installation mit zugelassenen Reinigungswerkzeugen für Glasfasern. Halten Sie den Mindestbiegeradius gemäß den Empfehlungen für G.657.A1 ein und vermeiden Sie wiederholtes enges Biegen, um die niedrige Dämpfung zu erhalten. Verwenden Sie für dauerhafte Installationen professionell konfektionierte und getestete Patchkabel und überprüfen Sie die Verbindungsleistung je nach Bedarf mit einem optischen Leistungsmessgerät oder OTDR.
