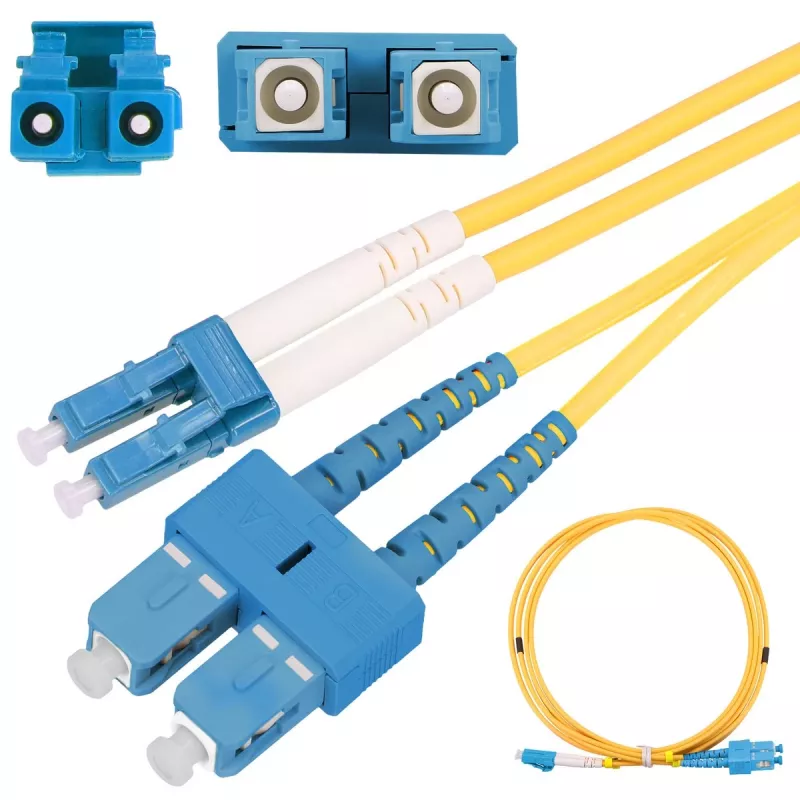

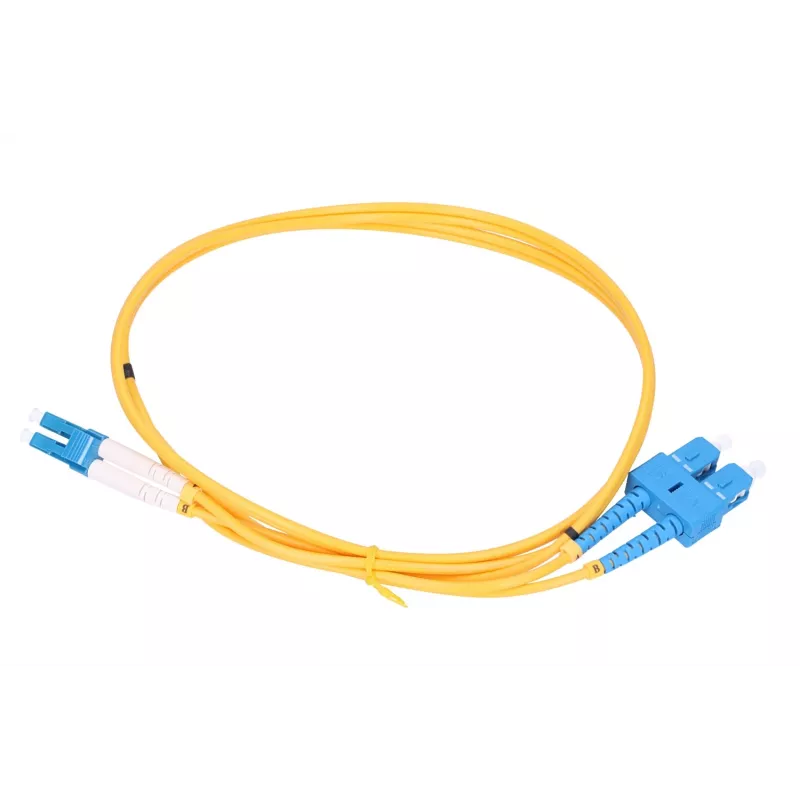

Glasfaser-Patchkabel Extralink EX.3630, 0,5 m, G.657.A1, SC zu LC, FTTH, Duplex, gelb

Extralink EX.3630 ist ein 0,5 m langes Singlemode-FTTH-Patchkabel, das ITU-T G.657.A1-Fasern für reduzierte Biegeempfindlichkeit verwendet. Das Kabel ist Duplex ausgeführt und mit einem SC-Stecker an einem Ende und einem LC-Stecker am anderen Ende konfektioniert, was eine kompakte SC-zu-LC-Verbindung für kurze Strecken und Geräte-Patching ermöglicht. Entwickelt für Zugangsnetze, ONT- und OLT-Verbindungen sowie interne Rangierungen in Racks oder Schränken, unterstützt dieses Patchkabel eine zuverlässige Singlemode-Übertragung, wo geringe Biegeverluste und platzsparende Steckverbindungen erforderlich sind.

Vorteile

Die G.657.A1-Faser reduziert die Empfindlichkeit gegenüber engen Biegungen und ermöglicht die Installation in beengten Räumen und um scharfe Kanten ohne nennenswerten Signalverlust. Die Duplex-Ausführung erlaubt Vollduplex-Übertragung über eine einzige Kabelstrecke. Die Kombination aus SC- und LC-Steckern bietet Kompatibilität mit einer Vielzahl optischer Geräte, während die kurze Länge von 0,5 m das Patching in Verteilerschränken und Server-Racks erleichtert. Der gelbe Kabelmantel kennzeichnet es als Singlemode und vereinfacht das Kabelmanagement.

Geeignet für

• FTTH-Teilnehmeranschlüsse zwischen OLT und ONT/ONU
• Kurzstrecken-Patching in Telekommunikations-Racks und Verteilerschränken
• Verbindung von Geräten mit SC- und LC-Ports in Zugangsnetzen
• Laboraufbauten und Prüfplätze, die kurze Duplex-Singlemode-Verbindungen erfordern

Technische Daten

• Fasertyp: Singlemode G.657.A1 (biegeverlustarm)
• Länge: 0,5 m
• Konfiguration: Duplex
• Stecker: SC (ein Ende) auf LC (anderes Ende)
• Kabeldurchmesser: ca. 3,0 mm
• Mantelfarbe: gelb (Singlemode)

Anwendung

Identifizieren Sie die SC- und LC-Ports Ihrer Geräte und richten Sie die Stecker auf die entsprechenden Buchsen aus. Führen Sie den SC-Stecker vorsichtig ein, bis er einrastet, und stecken Sie den LC-Stecker, bis er hörbar einrastet. Verlegen Sie das Kabel so, dass übermäßige Zugbelastung oder scharfe Biegungen unterhalb des minimalen Biegeradius der Faser vermieden werden, auch wenn G.657.A1 eine verbesserte Biegetoleranz bietet. Achten Sie bei Duplex-Verbindungen auf die richtige Orientierung von Sende- und Empfangspaar, um einen korrekten Vollduplex-Betrieb zu gewährleisten.

Empfehlungen

Vermeiden Sie bei der Installation ein Ziehen am Kabel über die Stecker und sichern Sie das Kabel in der Nähe von Patchfeldern oder Geräten mit geeigneten Befestigungspunkten. Verwenden Sie Schutzkappen, wenn die Stecker nicht in Gebrauch sind. Halten Sie bei dauerhaften Installationen die für G.657.A1-Fasern empfohlenen Biegeradien ein und vermeiden Sie wiederholtes Biegen an den Steckerenden, um die langfristige optische Leistung zu erhalten.
