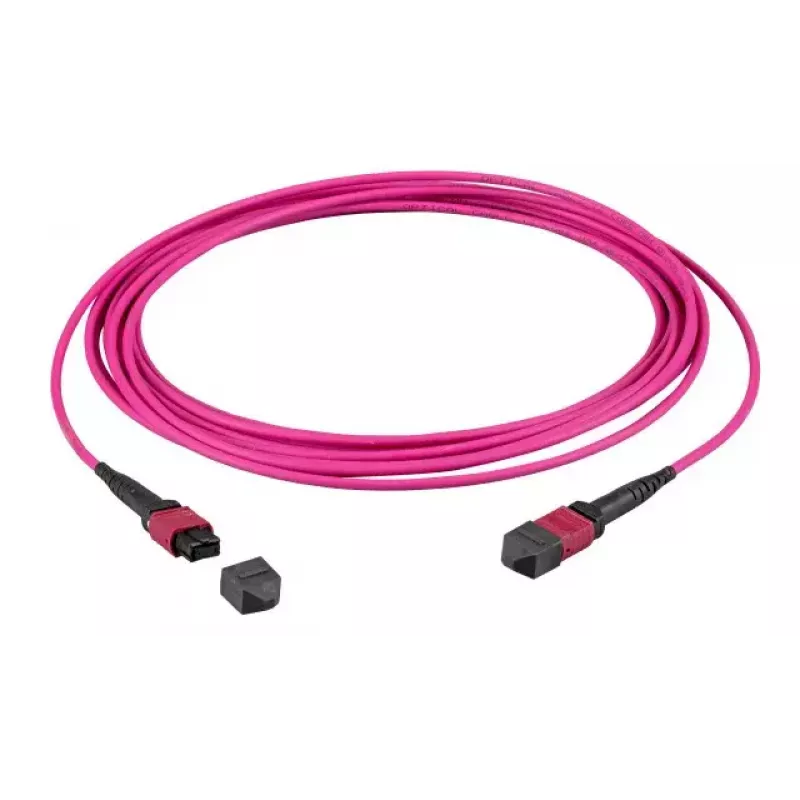

Glasfaser-MTP-Kabel EFB Elektronik MTPF12MTPFOM4-5 — OM4, 50 µm, 5 m, MTP–MTP, violett

Das EFB Elektronik MTPF12MTPFOM4-5 ist ein 5 m langes Multimode-Glasfaserkabel mit MTP-Steckern an beiden Enden, das für optische Verbindungen mit hoher Dichte und hoher Geschwindigkeit entwickelt wurde. Dieses violette Kabel mit OM4-Multimode-Faser und einem Kerndurchmesser von 50 µm unterstützt eine verlustarme Übertragung über kurze bis mittlere Entfernungen und eignet sich für InfiniBand, Ethernet und andere optische Multimode-Netze. Die kompakte MTP-zu-MTP-Konfiguration ermöglicht eine einfache Integration in Patchfelder, Kassettensysteme und direkte Switch-zu-Switch-Verbindungen in Rechenzentrums-Racks.

Vorteile

Dieses OM4-MTP-zu-MTP-Kabel bietet eine höhere Bandbreite und geringere Dämpfung im Vergleich zu niedrigeren Multimode-Faserklassen und trägt zur Aufrechterhaltung der Signalintegrität bei Hochgeschwindigkeitsverbindungen bei. Die 12-Faser-MTP-Steckerkonfiguration ermöglicht den Einsatz paralleler Optiken und eine hochdichte Verkabelung, wodurch der Platzbedarf für das Patchen reduziert und die Kabelführung in beengten Rack-Umgebungen vereinfacht wird. Die Länge von 5 m bietet ein ausgewogenes Verhältnis zwischen Flexibilität und strukturierten Verkabelungsanforderungen für typische Rechenzentrums-Layouts.

Geeignet für

• Rechenzentrumsverbindungen und Top-of-Rack-zu-End-of-Row-Verbindungen
• Hochgeschwindigkeits-InfiniBand- und Multimode-Ethernet-Verbindungen
• Hochdichte Patchfelder, Kassetten und MTP-Trunking
• Verbindungen für Paralleloptik-Transceiver (z. B. 40G/100G-Implementierungen)
• Switch-zu-Switch- und Geräte-zu-Geräte-Verbindungen mit kurzer bis mittlerer Reichweite

Wichtige Spezifikationen

• Fasertyp: OM4-Multimode
• Kerndurchmesser: 50 µm
• Steckertyp: MTP auf MTP (12-Faser-MPO-Bauform)
• Kabellänge: 5 m
• Farbe: violett
• Anwendung: Multimode-Paralleloptik und Trunking

Verwendung

Installieren Sie das MTP-zu-MTP-Kabel, indem Sie die verpolungssicheren MTP-Stecker mit den entsprechenden Buchsen an Transceivern, Patchfeldern oder Kassetten ausrichten und einstecken, bis der Stecker einrastet. Stellen Sie sicher, dass die Steckerausrichtung den Polaritätsanforderungen Ihres Systems entspricht und dass beide Enden vor dem Einstecken sauber sind. Führen Sie das Kabel durch die Kabelführungswege und vermeiden Sie enge Biegungen und übermäßige Zugkraft; beachten Sie den vom Hersteller empfohlenen Mindestbiegeradius, um die Faserleistung zu erhalten. Beschriften Sie bei der Verlegung in hochdichten Racks jedes Ende, um eine klare Identifizierung und Polarität während der Installation und Wartung zu gewährleisten.

Empfehlungen

Überprüfen und reinigen Sie die Steckerstirnflächen vor jeder Verbindung mit geeigneten Faserreinigungswerkzeugen. Verwenden Sie Staubschutzkappen, wenn die Stecker nicht verwendet werden, vermeiden Sie scharfe Biegungen und befolgen Sie die ordnungsgemäße Polaritätszuordnung für parallele Optiken, um eine korrekte Kanalausrichtung und optimale Verbindungsleistung sicherzustellen.
