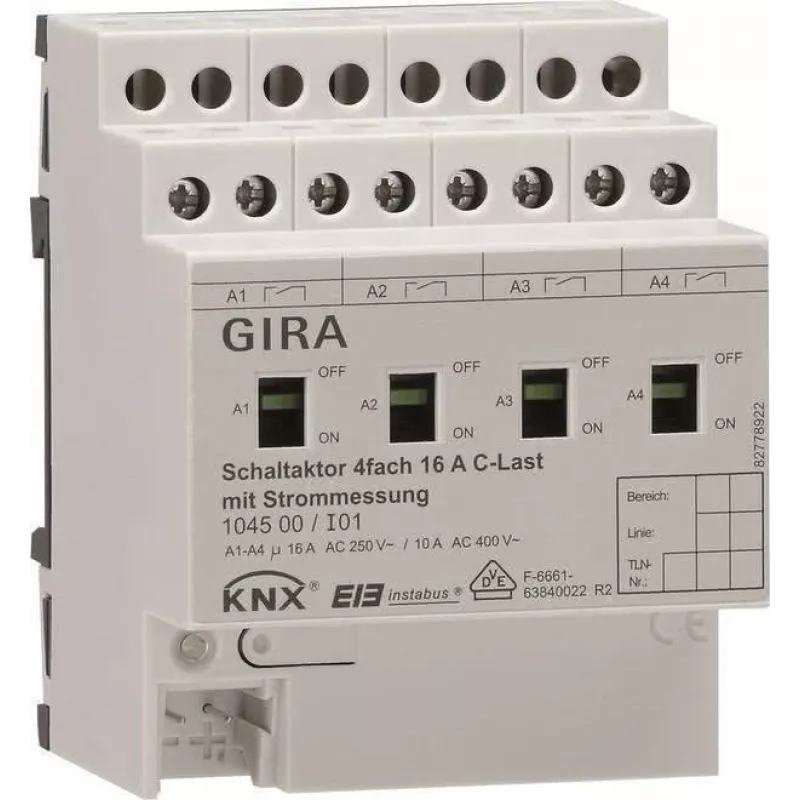

GIRA Schaltaktor 4-fach DIN-Schiene KNX/EIB 16A C-Last 104500

Die Steuerung mehrerer Lichtkreise oder Lasten in einem KNX-Gebäudeautomationssystem erfordert oft separate Aktoren, was Komplexität und Kosten erhöht. Der GIRA Schaltaktor 4-fach DIN-Schiene KNX/EIB 16A C-Last 104500 vereint vier unabhängige Schaltkanäle in einem kompakten Modul, vereinfacht die Installation und bietet gleichzeitig robuste Leistung für ohmsche, induktive und kapazitive Lasten. Seine C-Last-Fähigkeit gewährleistet zuverlässiges Schalten auch bei anspruchsvollen Lasten wie LED-Treibern oder Leuchtstofflampen-Vorschaltgeräten.

Für wen ist es geeignet

Dieser Aktor ist ideal für Elektriker, Systemintegratoren und Gebäudeautomationsprofis, die eine zuverlässige, platzsparende Lösung zur Steuerung von Beleuchtung, Heizung oder anderen elektrischen Lasten in Wohn- oder Gewerbe-KNX-Installationen benötigen. Er eignet sich für Projekte, bei denen der Platz auf der DIN-Schiene begrenzt ist, aber eine hohe Schaltleistung erforderlich ist.

Hauptmerkmale

• Vier unabhängige Schaltausgänge, jeder mit 16 A (AC1, C-Last) für vielseitige Lasten.
• Unterstützt ohmsche, induktive und kapazitive Lasten, einschließlich LED-Beleuchtung und elektronische Vorschaltgeräte.
• Manuelle Bedienung über Tasten und klare LED-Statusanzeige für einfache Inbetriebnahme und Fehlersuche.
• Kompaktes 4 TE (72 mm) DIN-Schienen-Gehäuse spart wertvollen Platz im Verteiler.
• Erweiterte KNX-Funktionen: Schalten, Szenensteuerung, Zeitfunktionen, Logikoperationen und Zentralbefehle.
• Elektronischer Kurzschluss- und Überlastschutz gewährleisten langfristige Zuverlässigkeit.
• Konfiguration mit ETS-Software, kompatibel mit dem gesamten KNX-Ökosystem.

Spezifikationen

• Bussystem: KNX/EIB (TP)
• Anzahl der Ausgänge: 4
• Schaltleistung pro Ausgang: 16 A (AC1, C-Last)
• Nennlastspannung: 250 V AC, 50/60 Hz
• Bus-Betriebsspannung: 21-30 V DC
• Montage: DIN-Schiene (REG), Breite 4 TE (72 mm)
• Anschluss: Schraubklemmen, max. Kabelquerschnitt 4 mm² (eindrähtig), 2,5 mm² (feindrähtig)
• Schutzart: IP20
• Betriebstemperatur: -5 °C bis +45 °C
• Bus-Stromaufnahme: max. 10 mA
• Zertifizierungen: CE, KNX

Tipps

Stellen Sie bei der Installation sicher, dass der Aktor in einem Verteiler mit ausreichender Belüftung montiert ist und der Laststrom 16 A pro Kanal nicht überschreitet. Verwenden Sie die manuellen Tasten während der Inbetriebnahme, um die Verkabelung zu überprüfen, bevor Sie die KNX-Applikation herunterladen. Bei kapazitiven Lasten sollten Sie eine Derating in Betracht ziehen, wenn mehrere Kanäle gleichzeitig bei hohen Umgebungstemperaturen genutzt werden.
