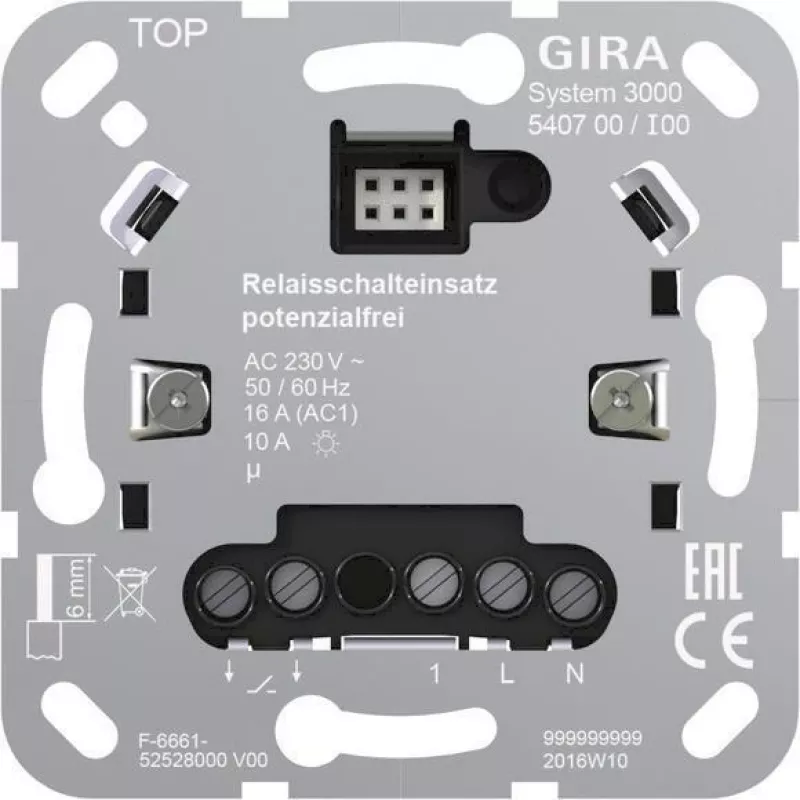

Gira Relais-Einsatz potentialfrei 540700

Wenn ein Beleuchtungsstromkreis eine galvanische Trennung erfordert oder ein Steuersignal eine separate Last ohne Spannungsrückmeldung schalten muss, bietet der Gira Relais-Einsatz potentialfrei 540700 eine saubere, zuverlässige Lösung. Dieser Unterputz-Relais-Einsatz bietet einen potentialfreien Schließer (NO) und eignet sich ideal zum Schalten ohmscher, induktiver oder kapazitiver Lasten bis 10 A ohmsch oder 6 AX induktiv bei 250 V AC. Er lässt sich nahtlos in Gira System 55, E2, Event, Esprit und kompatible Abdeckrahmen integrieren, sodass Sie ihn mit einem Wipp- oder Tastschalter Ihrer Wahl für eine maßgeschneiderte Installation kombinieren können.

Für wen ist es geeignet

Elektriker, Systemintegratoren und fortgeschrittene Heimwerker, die ein robustes, potentialfreies Schaltelement für Beleuchtung, Ventilatoren oder andere elektrische Lasten in Wohn- oder Gewerbegebäuden benötigen. Es eignet sich für Projekte, bei denen ein Standard-Schaltereinsatz nicht die erforderliche Trennung bieten kann oder bei denen die Last durch einen separaten Stromkreis oder ein Automatisierungssystem gesteuert werden muss.

Hauptmerkmale

• Potentialfreier 1 NO-Kontakt für flexible Schaltanwendungen
• Nennspannung 250 V AC, 50/60 Hz mit 10 A ohmsch (AC1) und 6 AX induktiv (AC3)
• Unterstützt ohmsche, induktive und kapazitive Lasten
• Schraubklemmen für sichere, wartungsfreie Verbindungen
• Unterputz-Design mit ca. 32 mm Einbautiefe
• Halogenfreies Thermoplast-Gehäuse für Umweltsicherheit
• Kompatibel mit Gira System 55, E2, Event, Esprit und anderen Abdeckrahmen
• Erfordert externen Wipp- oder Tastschalter für den Betrieb

Spezifikationen

• Marke: Gira
• Modell: 540700
• MPN: 540700
• EAN: 4010337112068
• Produkttyp: Relais-Einsatz
• Kontakttyp: 1 NO (Schließer)
• Nennspannung: 250 V AC
• Nennfrequenz: 50/60 Hz
• Schaltleistung ohmsch: 10 A (AC1)
• Schaltleistung induktiv: 6 AX (AC3)
• Lastarten: Ohmsch, induktiv, kapazitiv
• Anschlussart: Schraubklemmen
• Montageart: Unterputz
• Einbautiefe: ca. 32 mm
• Betriebstemperatur: -20 bis +55 °C
• Lager-/Transporttemperatur: -25 bis +70 °C
• Schutzart: IP20 (bei Installation)
• Material: Thermoplast, halogenfrei
• Kompatibilität: Gira System 55, E2, Event, Esprit, etc.

Tipps

Für eine vollständige Installation kombinieren Sie diesen Relais-Einsatz mit einem passenden Gira Wipp- oder Tastschalter-Abdeckung aus der System 55 Reihe. Stellen Sie sicher, dass die angeschlossene Last die Nennschaltleistung nicht überschreitet, um vorzeitigen Kontaktverschleiß zu vermeiden. Der potentialfreie Kontakt eignet sich gut zur Steuerung von Niederspannungskreisen oder zur Integration in Gebäudeautomationssysteme, die isolierte Trockenkontakte erfordern.
