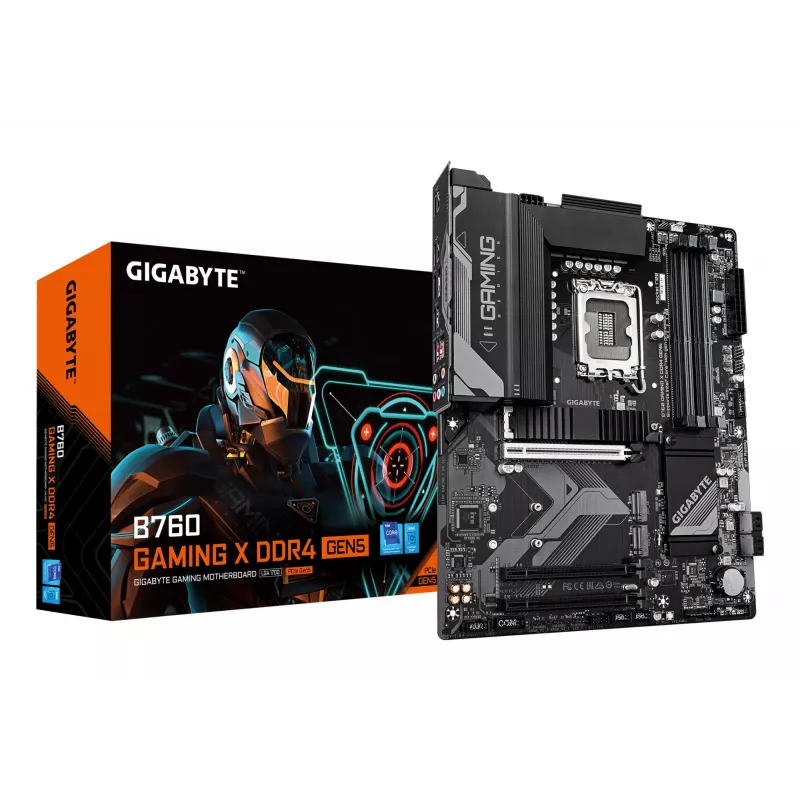

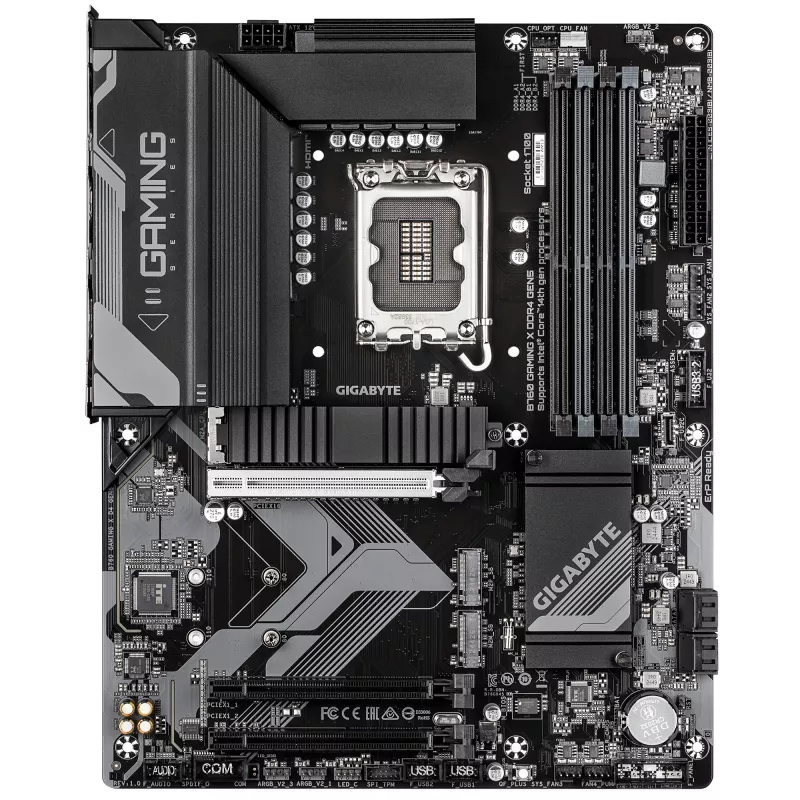

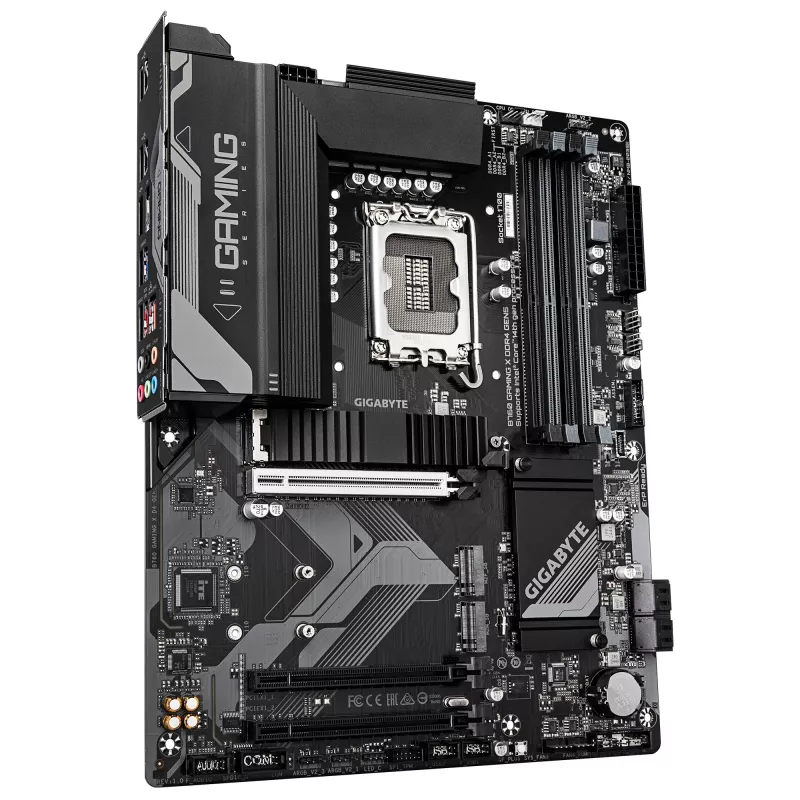

GIGABYTE B760 GAMING X DDR4 GEN5 Mainboard – Unterstützt Intel Core CPUs der 14. Generation, 8+1+1 Phasen VRM, bis zu 5333 MHz DDR4 (OC), 3x PCIe 4.0 M.2, 2,5 GbE LAN, USB 3.2 Gen 2

GIGABYTE AORUS / AERO / GIGABYTE Serie Mainboards bieten eine ausgewogene Kombination aus Leistung, Konnektivität und Wärmemanagement für Gaming, Content Creation und professionelle Workloads. Diese ATX-Boards unterstützen Intel LGA 1700 Prozessoren der 12. bis 14. Generation und bieten mehrere M.2-Steckplätze, DDR4-Dual-Channel-Speicherunterstützung sowie moderne I/O-Anschlüsse wie Front-USB-C 10 Gb/s, DisplayPort und HDMI.

Vorteile

Die Serie bietet PCIe Gen5-fähige Funktionen wie verstärkte PCIe-Steckplätze und das EZ-Latch-Schnellverschluss-Design für einfachere GPU-Installation, fortschrittliche VRM-Lösungen mit Thermal Armor und M.2-Kühlkörpern für dauerhafte Leistung sowie integriertes 2,5-GbE-Netzwerk für schnellere kabelgebundene Verbindungen. Das UEFI-BIOS mit Clear-CMOS-Jumper und RAID-Unterstützung für SATA- und PCIe-Speicher ermöglicht eine flexible Systemkonfiguration.

Wichtige Spezifikationen

• Formfaktor: ATX (PC ATX)
• CPU-Sockel: Intel LGA 1700; kompatibel mit Intel Celeron, Pentium und Intel Core i3/i5/i7/i9 der 12.–14. Generation
• Chipsatz: Intel B760
• Speicher: DDR4-SDRAM, 4 DIMM-Steckplätze, Dual-Channel, bis zu 128 GB, XMP-Unterstützung
• PCIe: PCIe Gen5 x16-Steckplatz mit EZ-Latch; PCIe UD-Steckplatz mit SMD PCIe 5.0 Panzerung
• VRM: Hybride 8+1+1 Phasen VRM-Lösung mit VRM Thermal Armor Advanced
• Speicher: 3 × M.2 PCIe 4.0 x4 Anschlüsse; SATA III; HDD & SSD Unterstützung; bis zu 7 Speicherlaufwerke unterstützt; RAID-Unterstützung
• Audio: Realtek ALC897, 7.1 Kanäle
• Netzwerk: 2,5 GbE LAN

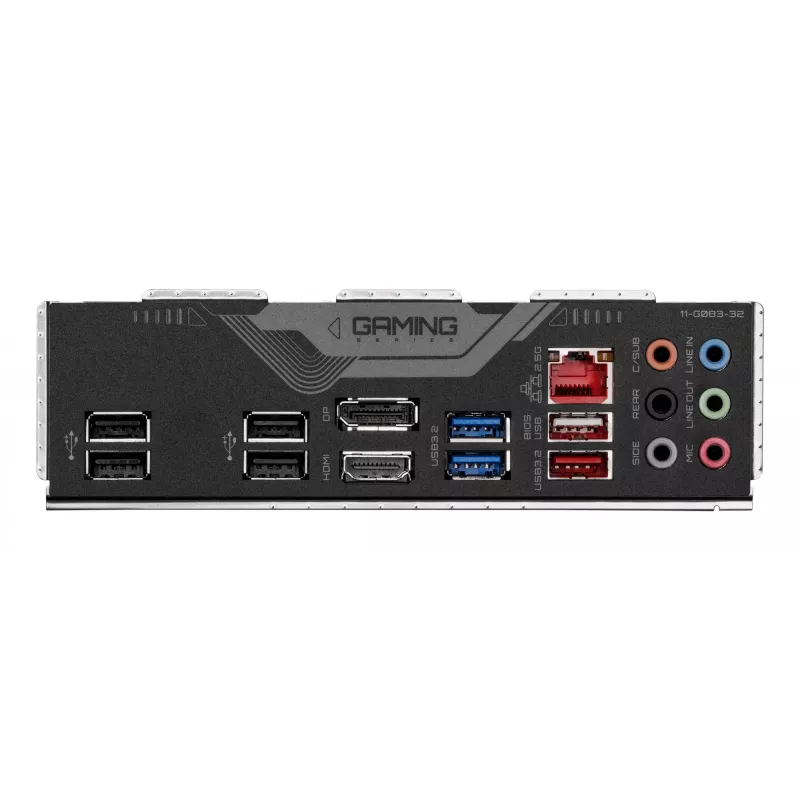

• I/O: Front-USB-C 10 Gb/s, DisplayPort, HDMI
• BIOS: UEFI AMI 256 Mbit; ACPI Version 5.0; Clear-CMOS-Jumper

Verwendung

Installieren Sie das Mainboard in ein kompatibles ATX-Gehäuse und montieren Sie eine Intel LGA 1700 CPU der unterstützten Generationen gemäß den Anweisungen des CPU- und Kühlerherstellers. Setzen Sie DDR4-Speichermodule in die DIMM-Steckplätze in der empfohlenen Dual-Channel-Konfiguration ein und installieren Sie Speichergeräte in den M.2- oder SATA-Anschlüssen. Verwenden Sie den EZ-Latch-Mechanismus beim Einbau einer PCIe Gen5-Grafikkarte für eine einfachere Befestigung. Schließen Sie Front-USB-C, DisplayPort oder HDMI nach Bedarf an und konfigurieren Sie BIOS/UEFI-Einstellungen, XMP-Profile und RAID-Optionen, bevor Sie das Betriebssystem installieren.

Empfehlungen

Für optimale Leistung kombinieren Sie das Board mit hochwertiger Kühlung für VRM und M.2-Laufwerke, verwenden Sie aufeinander abgestimmte DDR4-Speichermodule mit XMP-Unterstützung und aktualisieren Sie das UEFI-BIOS auf die neueste Version, bevor Sie die Systemeinrichtung abschließen. Stellen Sie sicher, dass Ihr Netzteil den Anforderungen Ihrer gewählten CPU und GPU entspricht.
