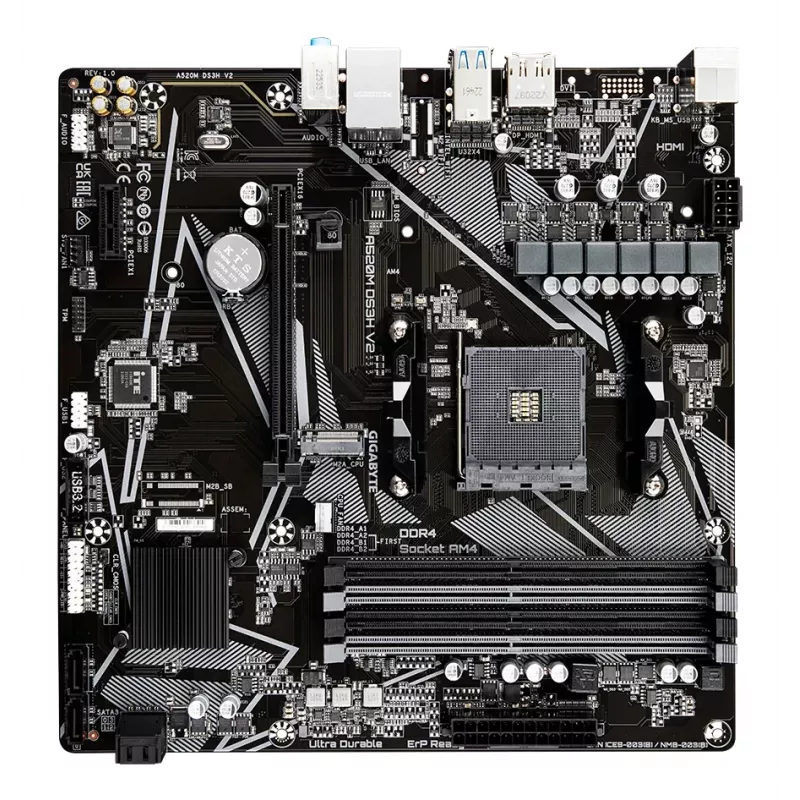

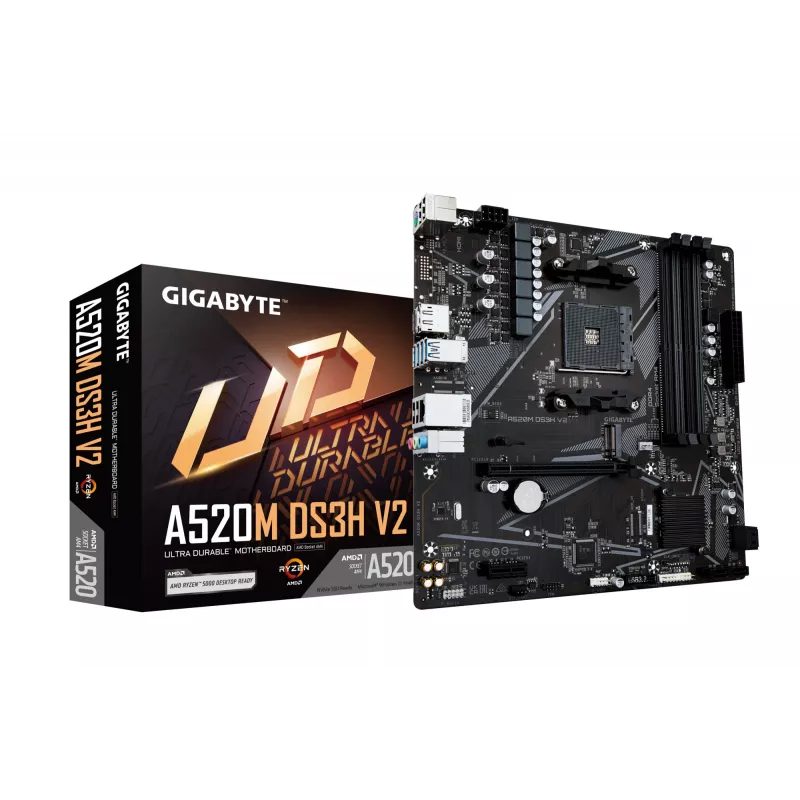

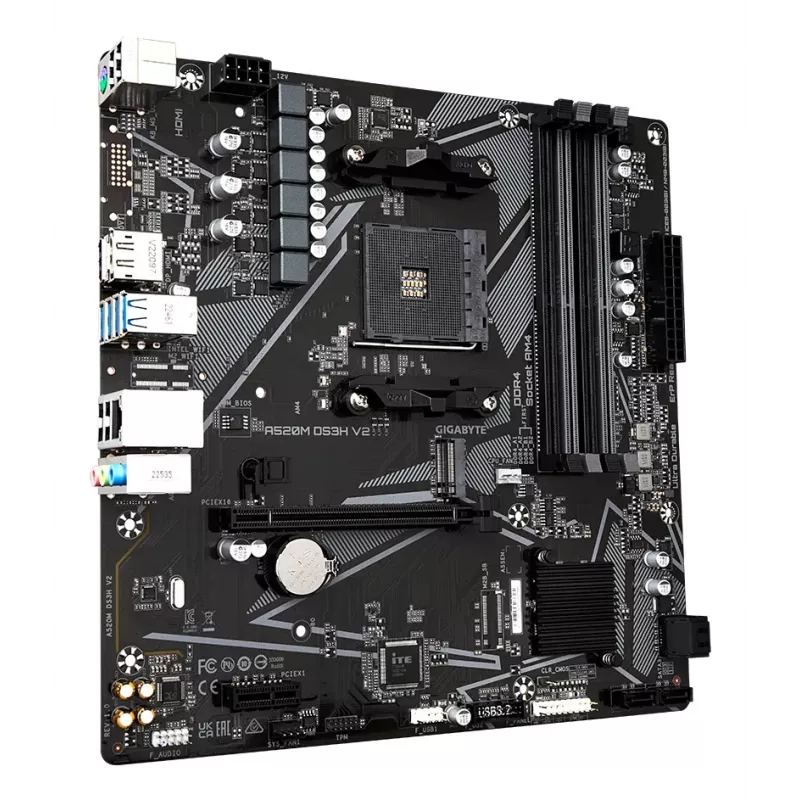

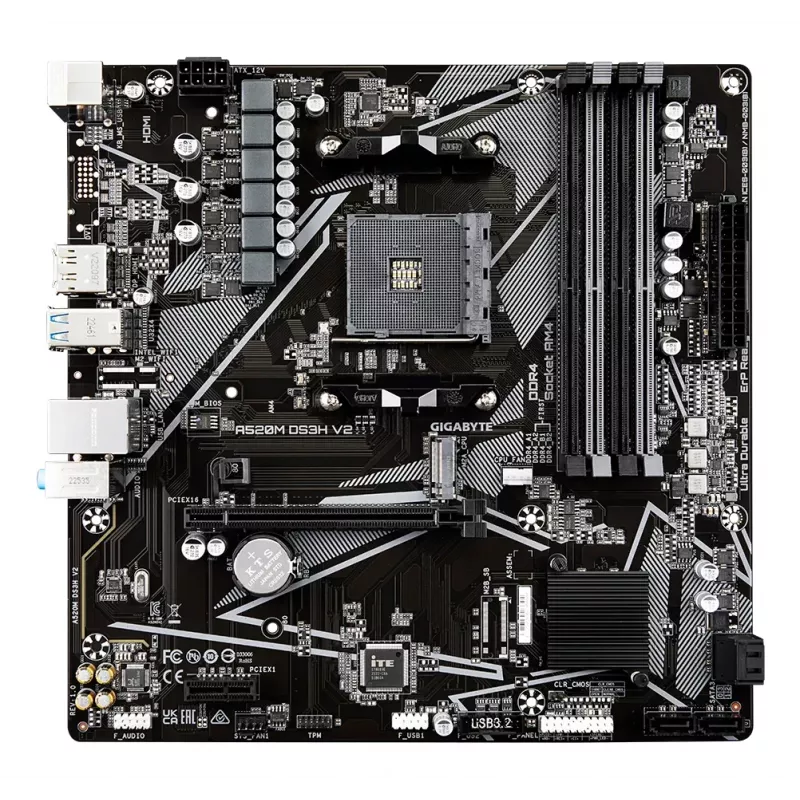

GIGABYTE A520M DS3H V2 Mainboard - Unterstützt AMD Ryzen 5000 Serie AM4 CPUs, bis zu 4733 MHz DDR4 (OC), PCIe 3.0 x16, GbE LAN, USB 3.2 Gen 1

Das GIGABYTE A520M DS3H V2 ist ein Micro-ATX-Mainboard mit Sockel AM4 für Desktop-PCs. Es unterstützt AMD Ryzen 5000 Serie CPUs, bis zu 128 GB DDR4-Speicher (4 DIMM-Steckplätze) mit Übertaktung bis zu 4733 MHz (OC) und bietet eine ausgewogene Kombination aus Konnektivität und Erweiterbarkeit mit PCIe 3.0-Steckplätzen, M.2- und SATA-III-Speicherunterstützung, GbE LAN und USB 3.2 Gen 1-Anschlüssen.

Vorteile

Dieses Mainboard vereint ein kompaktes Micro-ATX-Format mit Unterstützung für moderne Ryzen-Prozessoren und hochkapazitiven DDR4-Speicher und bietet zuverlässige Grundlagen für Gaming-, Content-Erstellungs- oder Allzweck-PCs. Integrierte M.2- und SATA-III-Schnittstellen ermöglichen sowohl NVMe/SSD- als auch HDD-Speicher, während RAID 0/1/10-Unterstützung flexible Speicherkonfigurationen ermöglicht. Das Board verfügt außerdem über mehrere PCIe-Steckplätze und moderne Konnektivität wie USB 3.2 Gen 1 und Gigabit Ethernet.

Geeignet für

• Heim- und Büro-Desktop-PCs
• Mittelklasse-Gaming-Systeme mit einer einzelnen PCIe-x16-Grafikkarte
• Content-Erstellung und Multimedia-Bearbeitung mit kleinem Budget
• Aufrüstung bestehender AM4-basierter Systeme

Wichtige Spezifikationen

• Formfaktor: Micro ATX
• Prozessorsockel: Sockel AM4 (unterstützt AMD Ryzen 5000 Serie)
• Speicher: 4 x DDR4 DIMM-Steckplätze, bis zu 128 GB, bis zu 4733 MHz (OC)
• PCIe-Steckplätze: 1 x PCIe 3.0 x16, 2 x PCIe 3.0 x1
• Speicherschnittstellen: M.2, SATA III
• LAN: Gigabit Ethernet (GbE)

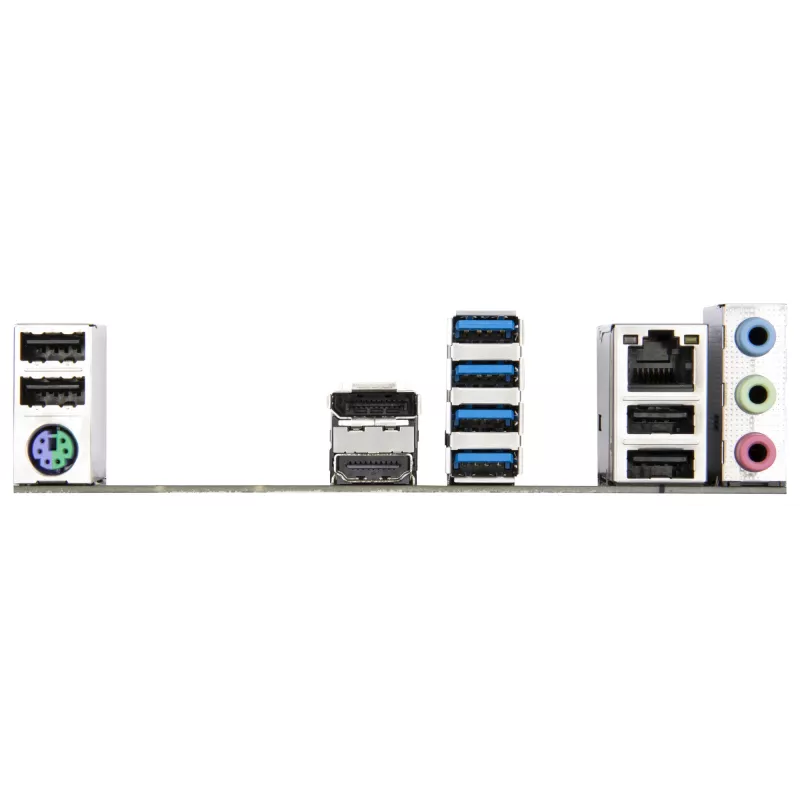

• USB: USB 3.2 Gen 1-Anschlüsse
• RAID: Unterstützung für RAID 0, 1 und 10

Verwendung

Installieren Sie das Mainboard in einem Micro-ATX-kompatiblen Gehäuse und setzen Sie eine AM4-kompatible Ryzen-CPU gemäß den Anweisungen des CPU-Kühlerherstellers in den Sockel ein. Stecken Sie DDR4-Speichermodule gemäß dem Mainboard-Handbuch für eine optimale Kanal-Konfiguration in die vier DIMM-Steckplätze. Schließen Sie Speichergeräte über M.2- und SATA-III-Anschlüsse an und installieren Sie bei Bedarf eine Grafikkarte im PCIe 3.0 x16-Steckplatz. Schließen Sie die Stromversorgungskabel (24-Pin ATX und CPU 8-Pin) an und verbinden Sie die Frontpanel-Header, USB und LAN. Konfigurieren Sie die BIOS/UEFI-Einstellungen, um installierte Geräte zu erkennen, und aktivieren Sie gegebenenfalls Speicherübertaktungsprofile oder richten Sie RAID-Arrays für unterstützte Laufwerke ein.

Empfehlungen

Verwenden Sie hochwertige DDR4-Module, die mit den unterstützten Frequenzen des Mainboards kompatibel sind, und bestücken Sie die DIMM-Steckplätze gemäß Handbuch für den Dual-Channel-Betrieb. Konsultieren Sie bei der Installation einer M.2-SSD das Handbuch hinsichtlich thermischer Aspekte des M.2-Steckplatzes und aktivieren Sie die entsprechenden BIOS-Einstellungen. Sichern Sie bei RAID-Konfigurationen vor dem Erstellen von Arrays Ihre Daten und verwenden Sie für beste Ergebnisse identische Laufwerke.
