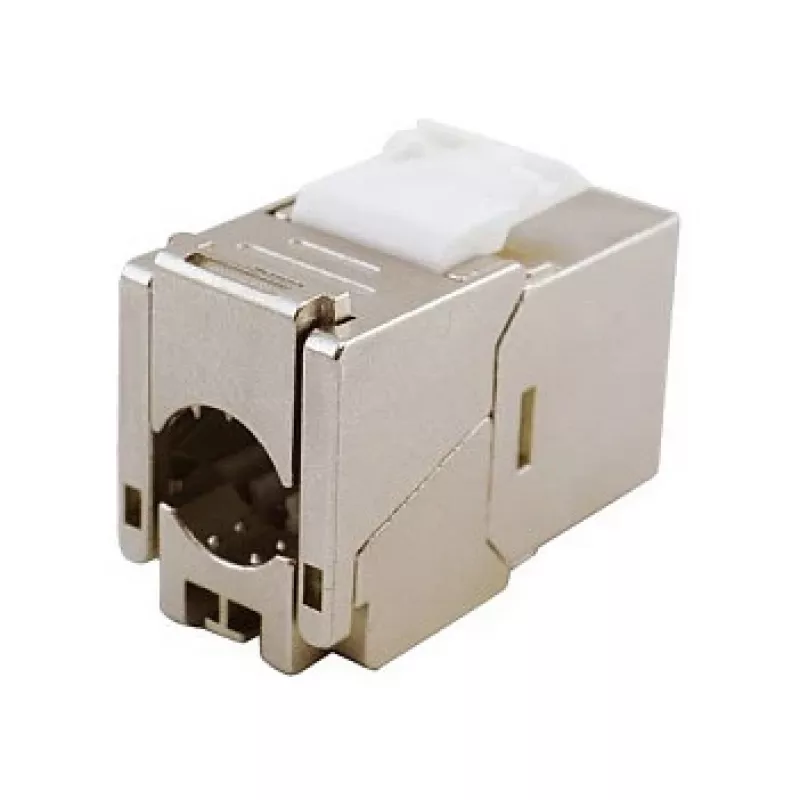

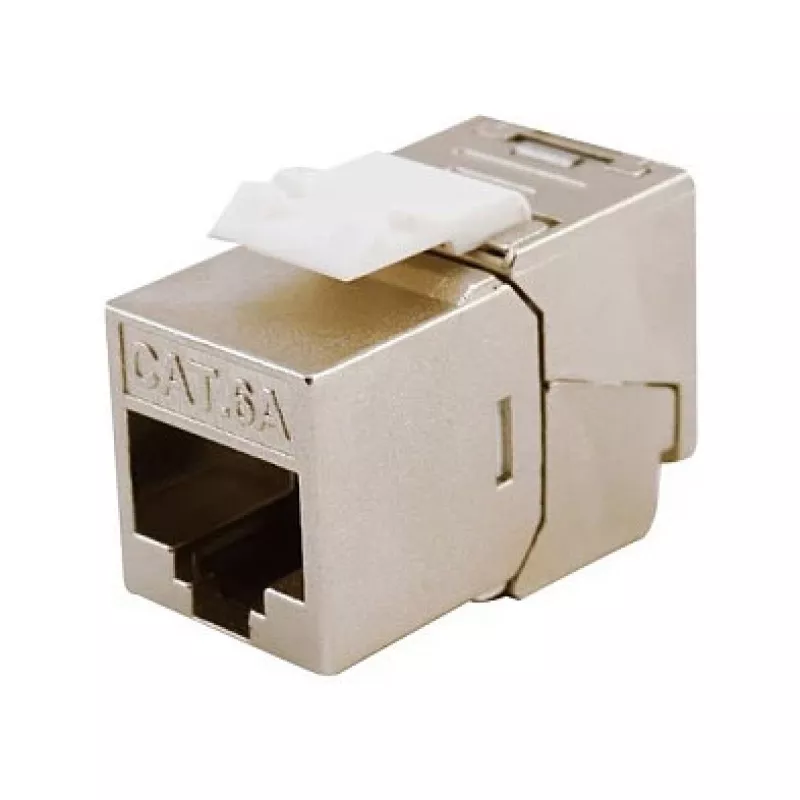

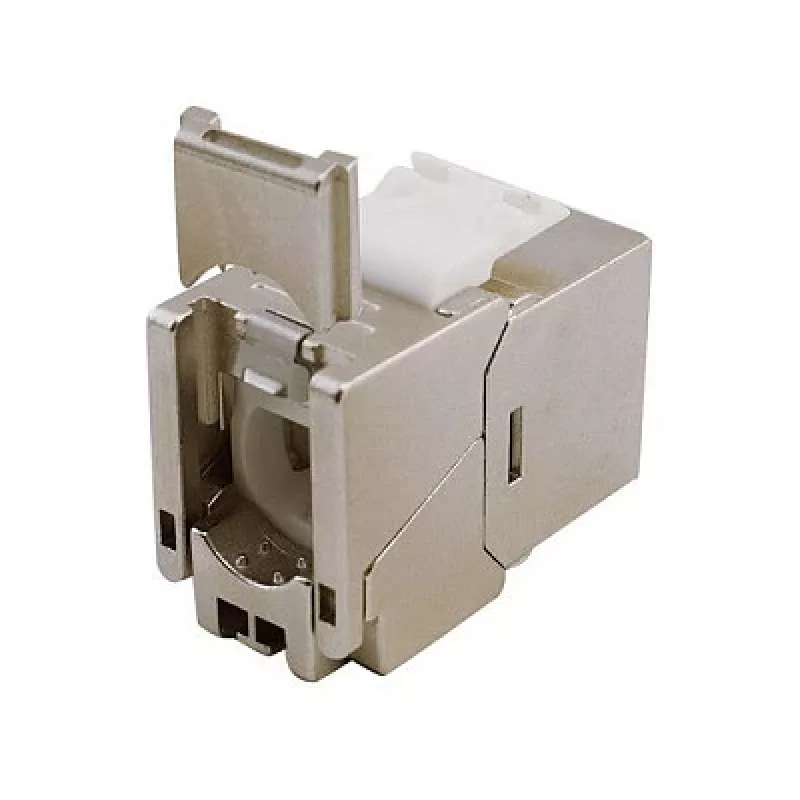

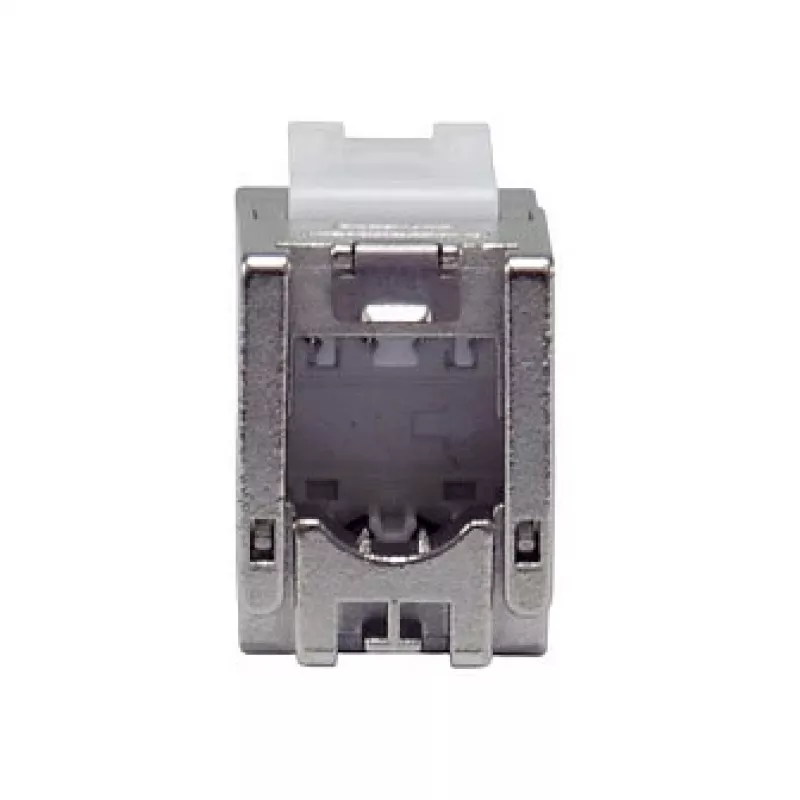

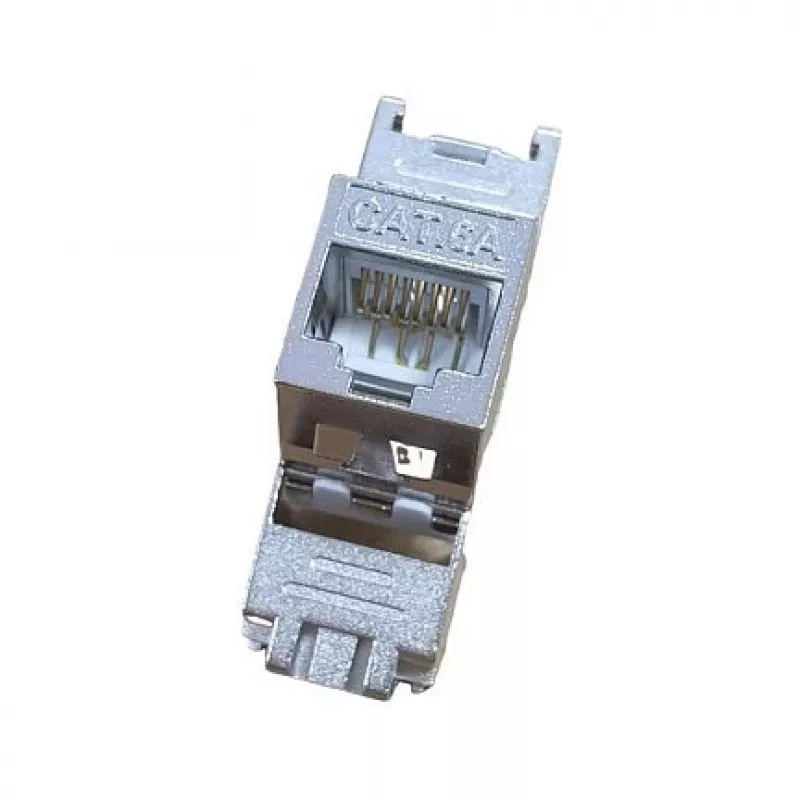

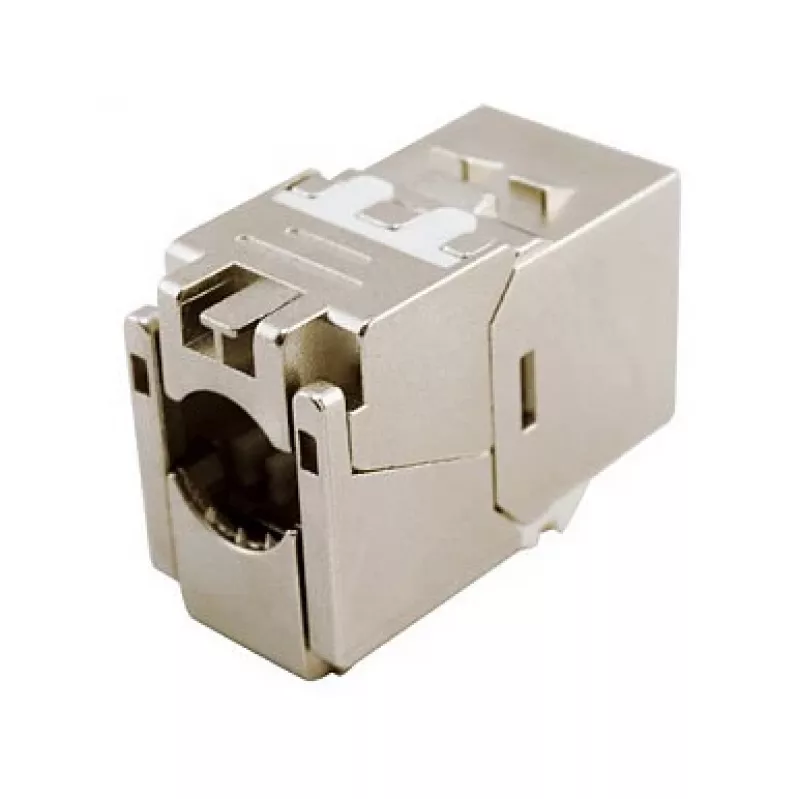

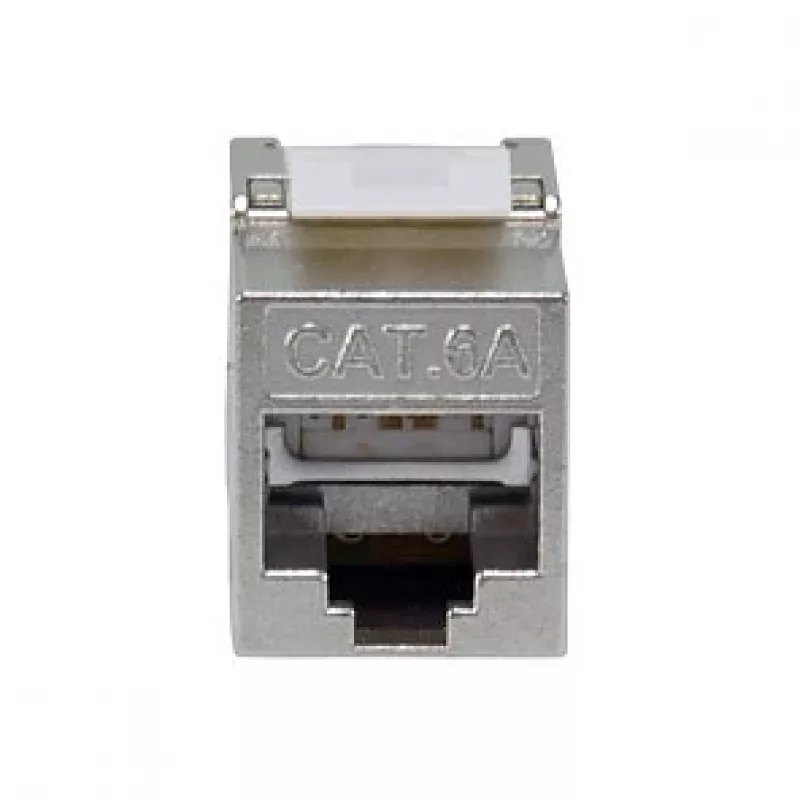

Geschirmter Cat.6A schlank Keystone Jack, EQUIP 767223, werkzeugfrei, RJ-45, flach, Silber, 8 Stück

Der geschirmte Cat.6A schlank Keystone Jack von EQUIP (Modell 767223) ist ein werkzeugfreier RJ-45-Steckverbinder mit schlankem Profil, der für hochdichte strukturierte Verkabelungen entwickelt wurde. Der silberne, flache Keystone-Jack unterstützt Cat.6A-Leistung bis 500 MHz und 10GBase-T-Übertragung und wird als 8er-Pack geliefert. Sein geschirmtes Design reduziert elektromagnetische Störungen und er ist mit standardmäßigen Keystone-Wanddosen, Patchpanels und modularen Blendrahmen kompatibel, um platzsparende Anschlüsse in gewerblichen und privaten Netzwerken zu ermöglichen.

Vorteile

Der werkzeuglose Anschluss vereinfacht die Installation und reduziert die Einrichtungszeit bei gleichzeitig sicherer Verbindung. Eine zuverlässige Schirmung bietet verbesserten EMI/RFI-Schutz, um die Signalintegrität für 10 Gigabit Ethernet zu erhalten. Der schlanke, flache Formfaktor ermöglicht die Installation in hochdichten Panels und schmalen Blenden, ohne die Leistung zu beeinträchtigen. Farbcodierte IDC (T568A/T568B) und LSA-Steckverbinderdesign gewährleisten konsistente, zuverlässige Anschlüsse für Kabel mit Leitern von 22 AWG bis 26 AWG.

Geeignet für

• Hochdichte Patchpanels und Serverschränke
• Keystone-Wanddosen und modulare Blendrahmen
• 10GBase-T-LAN- und Rechenzentrumsanwendungen
• PoE-, PoE+- und PoE++-gespeiste Geräte

Technische Hauptdaten

• Marke: EQUIP, Modell: 767223
• Kategorie: Cat.6A (Klasse E), 500 MHz
• Übertragung: 10GBase-T (10 Gbit/s)
• Steckverbinder: Geschirmte RJ-45-Buchse, Keystone-Format
• Anschluss: Werkzeugfrei / LSA, farbcodiert T568A/T568B
• Kabelunterstützung: 22 AWG – 26 AWG
• PoE-Unterstützung: PoE / PoE+ / PoE++
• Material / Ausführung: Silber, flaches Design
• Zertifizierungen: GHMT; konform mit ISO/IEC 11801 und EN 50173 (Klasse E)

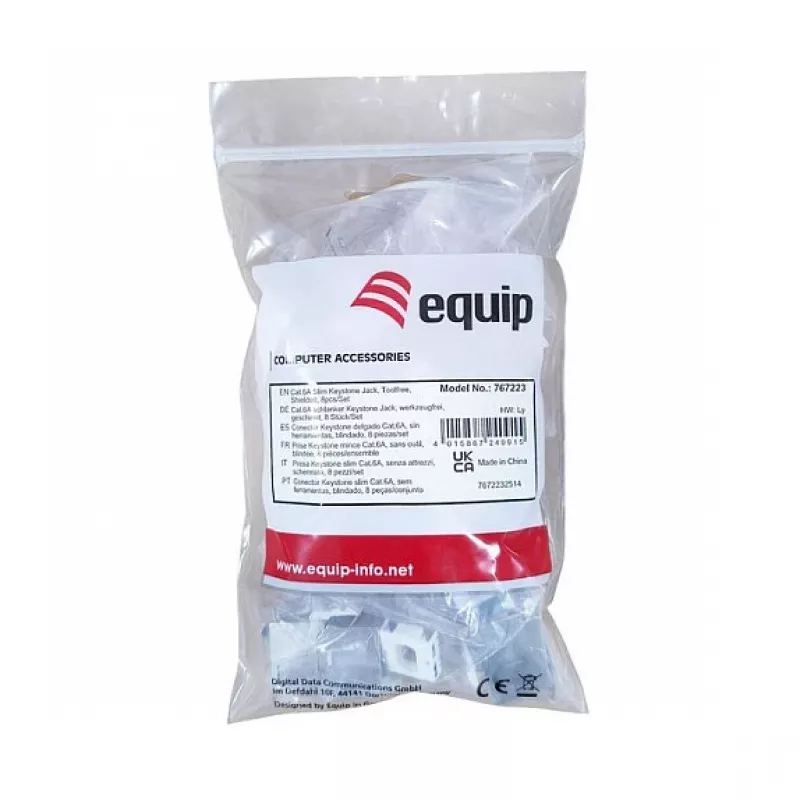

• Menge pro Packung: 8 Stück (Verkaufseinheit)
• Abmessungen (einzelner Jack): 14,5 × 29 × 19,6 mm
• EAN: 4015867240915

Anwendung

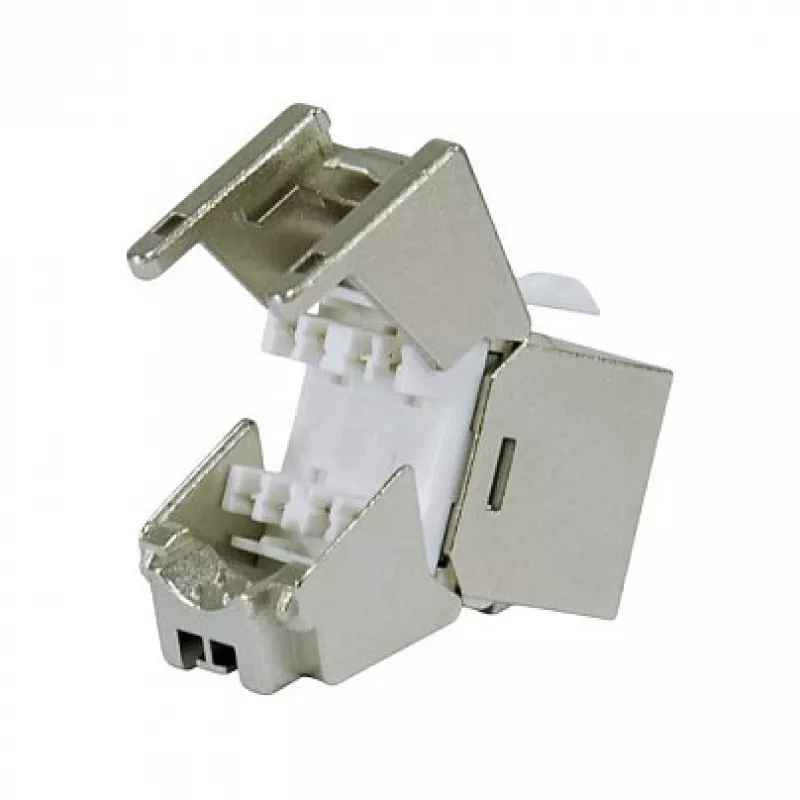

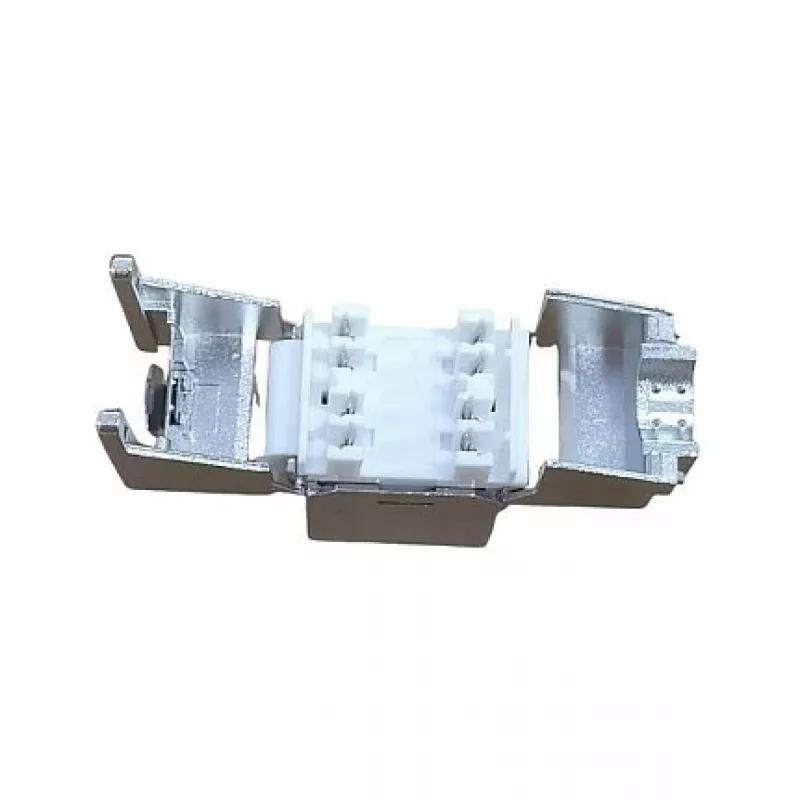

Stecken Sie den Jack in eine kompatible Keystone-Öffnung an einer Wanddose oder einem Patchpanel. Bereiten Sie das Kabel vor, indem Sie den Außenmantel entfernen und die Leiter gemäß dem aufgedruckten Farbcode T568A oder T568B anordnen. Drücken Sie jeden Leiter in die LSA-Schlitze, indem Sie dem werkzeuglosen Anschlussverfahren folgen, bis sie einrasten und der überschüssige Leiter durch den IDC-Mechanismus abgeschnitten wird. Stellen Sie sicher, dass die Schirmung ordnungsgemäß mit dem Steckverbinder und der Panel-Erdung verbunden ist. Lassen Sie den Keystone-Jack fest in die Platte oder das Panel einrasten und testen Sie die Verbindung mit einem geeigneten Netzwerktestgerät, um Durchgang und Leistung zu überprüfen.

Empfehlungen

Verwenden Sie den geschirmten Cat.6A schlank Keystone Jack in ordnungsgemäß geerdeten Installationen und mit geschirmten Patchpanels oder Metallblenden, um einen effektiven EMI-Schutz zu gewährleisten. Halten Sie sich konsequent an die Verdrahtungsstandards T568A/T568B an beiden Enden und überprüfen Sie die Verbindungen mit einem Kabeltester, der Cat.6A/10GBase-T-Leistung unterstützt.
