Gender-Changer-Adapter DELOCK 67087 — D-Sub 15 (HD) Buchse auf RJ12 schwarz

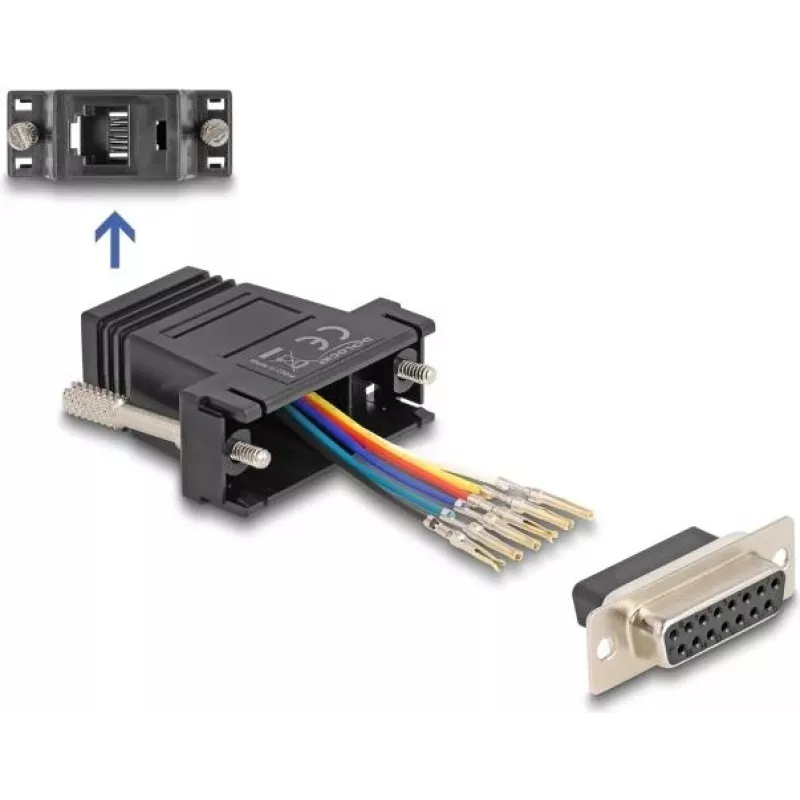

Der DELOCK 67087 Gender-Changer-Adapter wandelt zwischen einem D-Sub 15 (HD) Buchsenanschluss und einem RJ12-Stecker um und bietet einen kompakten schwarzen Adapter, der Geräte mit unterschiedlichen Anschlusstypen verbindet. Der Adapter erweitert eine serielle D-Sub 15 Schnittstelle über ISDN-, Telefon- oder RJ12-Kabel und ermöglicht eine flexible Belegung der D-Sub 15 Kontakte. Die Kontakte lassen sich entsprechend den spezifischen Verdrahtungsanforderungen in das D-Sub 15 Gehäuse einsetzen und rasten ein, um einen zuverlässigen Kontakt und eine stabile Verbindung zu gewährleisten.

Vorteile

Der Adapter bietet eine platzsparende Lösung zur Umwandlung einer D-Sub 15 (Buchse) Schnittstelle auf einen RJ12-Anschluss, ohne bestehende Kabel oder Anschlüsse zu verändern. Sein modularer Kontakteinsatz macht den Adapter anpassbar für kundenspezifische Verkabelungen oder nicht standardmäßige Pinbelegungen. Die einrastenden Buchsen sorgen für sicheren Halt und gleichbleibenden elektrischen Kontakt, während das schwarze Gehäuse ein neutrales Erscheinungsbild bewahrt, das für professionelle Installationen geeignet ist.

Geeignet für

• Anschluss von älteren VGA-/seriellen D-Sub 15 Schnittstellen an Geräte, die RJ12-Kabel verwenden
• Kundenspezifische Verkabelungen und Neubelegung von Pins in Schalttafeln und industriellen Umgebungen
• ISDN- oder Telefonleitungsanpassungen, bei denen D-Sub 15 Verdrahtung verwendet wird
• Feldreparaturen und temporäre Schnittstellenumwandlungen während Tests oder Integration

Technische Daten

• Anschluss A: D-Sub 15 (HD) Buchse
• Anschluss B: RJ12 (6P6C) Schnittstelle für RJ12-Stecker
• Gehäusefarbe: schwarz
• Kontakteinsatz: modular, vom Benutzer belegbare Pin-Platzierung
• Menge: 1 Stück

Verwendung

Stecken Sie den RJ12-Stecker des Kabels in den Adapter, bis er einrastet und die Verbindung sichert. Verdrahten oder setzen Sie die D-Sub 15 Kontakte entsprechend der erforderlichen Pinbelegung in das Adaptergehäuse ein; das modulare Design ermöglicht die individuelle Belegung jedes Kontakts. Sobald die Kontakte an ihrem Platz sind und das D-Sub 15 Gehäuse zusammengebaut ist, verbinden Sie den Adapter mit dem entsprechenden D-Sub 15 Gegenstecker am Gerät, um den Signalweg herzustellen.

Empfehlungen

Überprüfen Sie die erforderliche Pinbelegung und Signalzuweisungen, bevor Sie Kontakte einsetzen, um Fehlverdrahtungen zu vermeiden. Verwenden Sie den Adapter in trockenen Innenräumen und setzen Sie ihn keiner übermäßigen mechanischen Belastung oder Feuchtigkeit aus. Überprüfen Sie bei dauerhaften Installationen den Sitz der Kontakte und erwägen Sie, die Verbindungen mit einer geeigneten Zugentlastung am RJ12-Kabel zu sichern.
