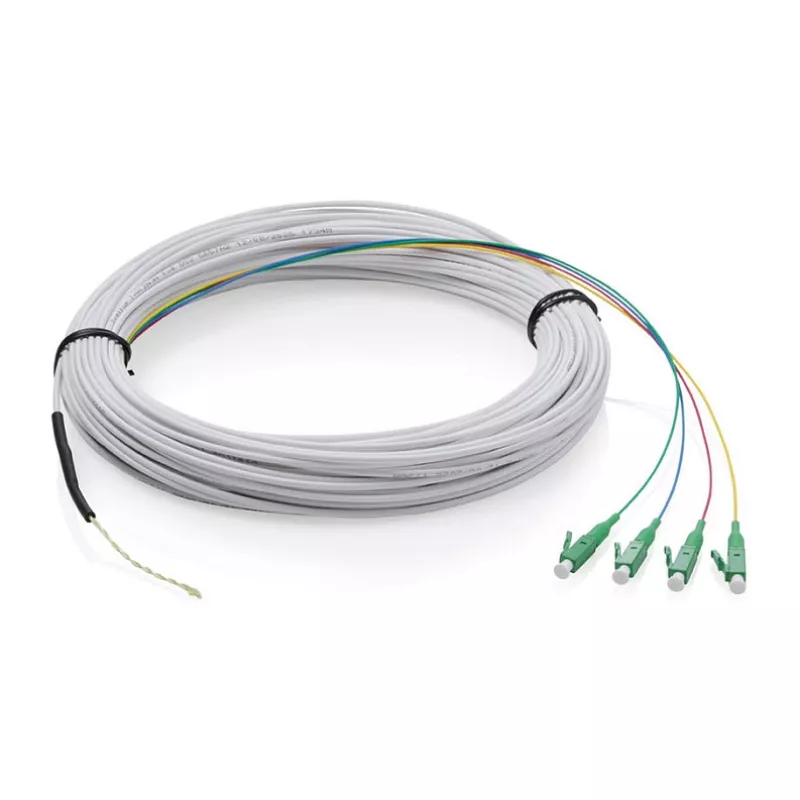

FTTH-Drop-Kabel DIGITUS Singlemode, 4 Fasern mit 4 LC/APC-Steckverbindern, 30 m

DIGITUS FTTH-Drop-Kabel Singlemode mit 4 Fasern und 4 vorkonfektionierten LC/APC-Steckverbindern, 30 m, ist für Fiber-to-the-Home-Installationen und Innen-/Außenbereichs-Drop-Verbindungen konzipiert. Das Kabel bietet vier Singlemode-Kanäle auf Basis von G.657A2 biegeoptimierten Fasern und wird mit einemseitig vormontierten LC/APC-Abschlüssen geliefert, um die Installation zwischen Gebäudeverteiler und Teilnehmeranschlusspunkt zu vereinfachen. Das offene Ende eignet sich zur Führung durch Rohre oder zum Anschluss an einen Haus- oder Etagenverteiler, während der kompakte 2,4-mm-Mantel und der LSZH-Mantel den Einsatz in beengten Installationsräumen ermöglicht.

Vorteile

Dieses FTTH-Drop-Kabel reduziert die Installationszeit erheblich, indem es auf einer Seite vier vorkonfektionierte LC/APC-Steckverbinder und auf der anderen Seite ein offenes, einziehbereites Ende bereitstellt. Die G.657A2 biegeoptimierten Singlemode-Fasern verbessern die Leistung bei engen Biegungen und eingeschränkten Leitungswegen. Die Kabelkonstruktion umfasst Aramidgarn aus Kevlar zur Zugentlastung und eine stabile Einziehschlaufe zum einfachen Einziehen in Kabelkanalsysteme. Geringe Einfügedämpfung (≤0,3 dB) und hohe Rückflussdämpfung (≥60 dB) an den Steckverbindern gewährleisten eine zuverlässige optische Übertragung.

Geeignet für

• Letzte Meile Fiber-to-the-Home (FTTH) Drop-Verbindungen vom Gebäudeverteiler zur Teilnehmerdose
• Patchen und Verbinden von optischen Geräten in Innenräumen und Etagenverteilern
• Installation durch Rohre, Kabelkanäle und beengte Kabelführungen, bei denen Biegeoptimierung erforderlich ist
• Kleine Fasererweiterungen in Wohngebäuden und Mehrfamilienhäusern (MDU)

Wichtige Spezifikationen

• Fasertyp: Singlemode 9/125 µm, G.657A2 biegeoptimiert
• Anzahl der Fasern: 4
• Kabellänge: 30 m

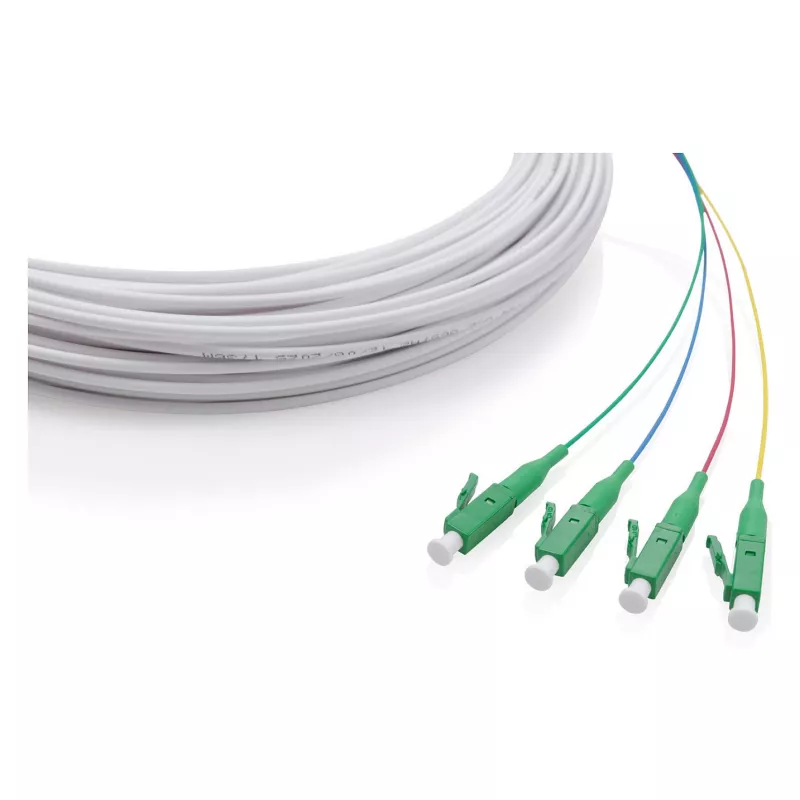

• Steckverbindertyp: LC/APC, vier vorkonfektionierte Steckverbinder an einem Ende
• Steckverbinderleistung: Einfügedämpfung ≤0,3 dB; Rückflussdämpfung ≥60 dB
• Kabeldurchmesser: 2,4 mm
• Mantelmaterial: LSZH (weiß)
• Verseilung/Zugentlastung: Aramidgarn aus Kevlar
• Kabelbrandklasse: Dca
• Minimaler Biegeradius: 10D (statisch) / 20D (dynamisch)
• Zugfestigkeit: 400 N
• Druckfestigkeit: 1000 N

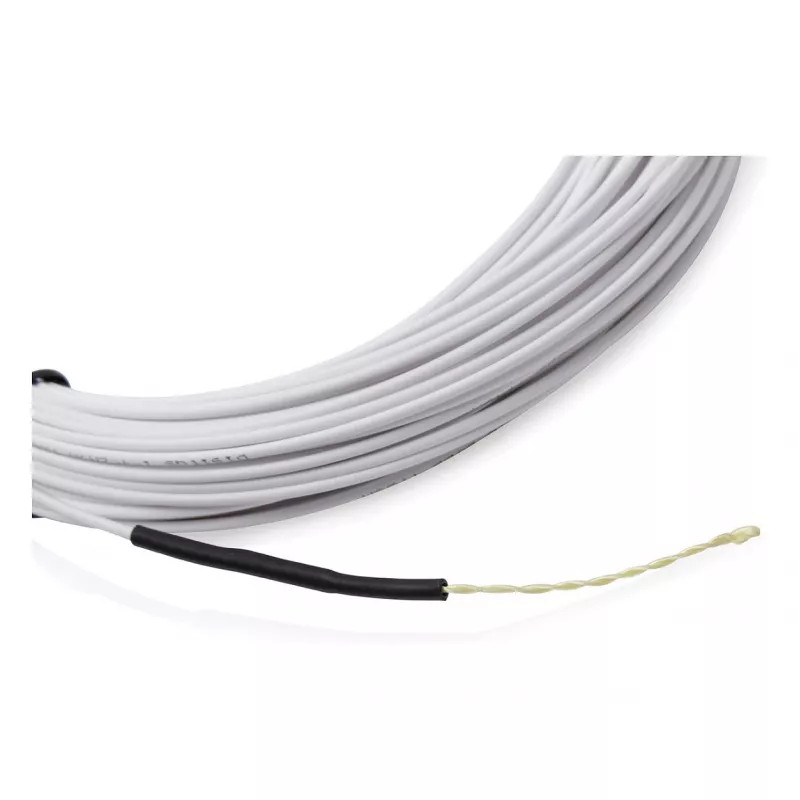

• Einziehhilfenlänge (Schlaufe): ca. 7–8 cm
• Betriebstemperaturbereich: -20 °C bis +70 °C; Lagerung: -40 °C bis +80 °C
• Kabelgewicht: ca. 0,37 kg

Verwendung

Führen Sie das offene Ende des Kabels durch das Rohr oder den Kabelkanal vom Gebäudeverteiler zum gewünschten Teilnehmerstandort. Verwenden Sie die stabile Einziehschlaufe, um das Kabel einzuziehen; überschreiten Sie nicht die angegebene Zugfestigkeit und beachten Sie den minimalen Biegeradius während der Verlegung. Schließen Sie die vorkonfektionierten LC/APC-Steckverbinder an das entsprechende LC/APC-Adapterpanel oder die Teilnehmerdose an. Überprüfen Sie die Sauberkeit der Steckverbinder vor der Verbindung und führen Sie optische Dämpfungs- und Durchgangstests durch, um akzeptable Einfüge- und Rückflussdämpfungswerte zu bestätigen.

Empfehlungen

Behandeln Sie die LC/APC-Steckverbinder vorsichtig und lassen Sie die Schutzkappen bis zur endgültigen Verbindung aufgesteckt. Halten Sie die Biegeradien oberhalb der angegebenen Grenzwerte und vermeiden Sie Zugkräfte über 400 N. Verwenden Sie ein geeignetes Kabelmanagement in Verteilern und hinter Abdeckplatten, um Mikrobiegung zu verhindern. Bei Übergängen von Außen- zu Innenbereichen stellen Sie sicher, dass der Einführungspunkt ordnungsgemäß abgedichtet und vor mechanischen Beschädigungen geschützt ist.
