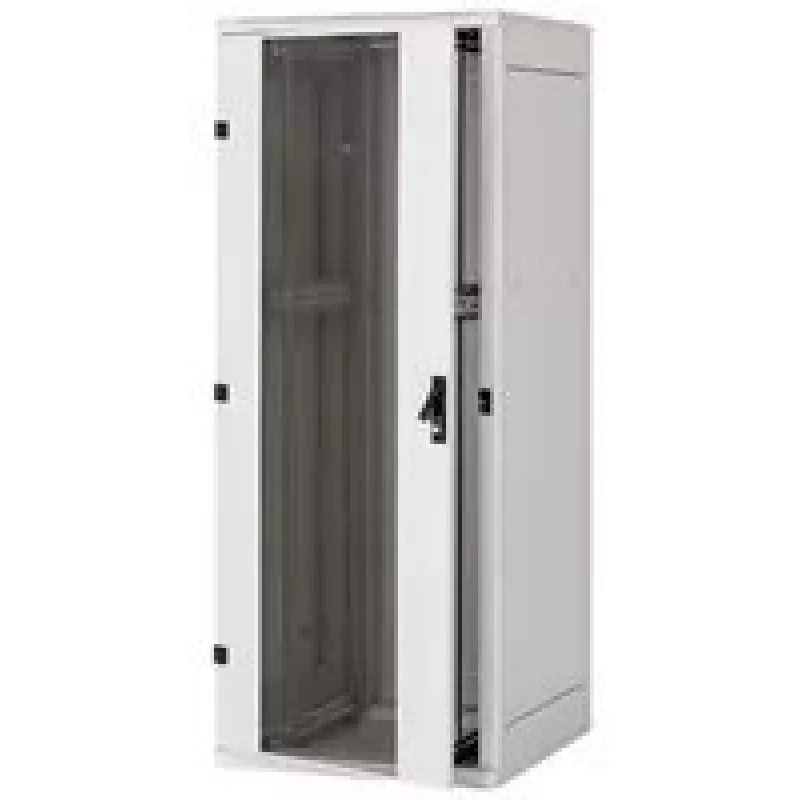

Freistehendes Rack Triton RMA-42-A82-CAX-N1 42U 800kg Grau

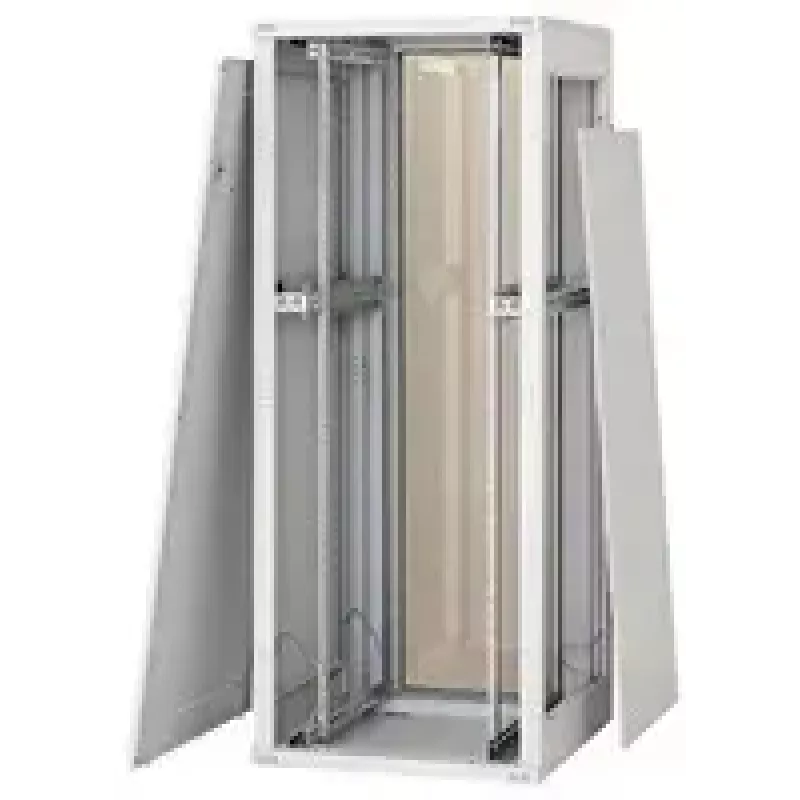

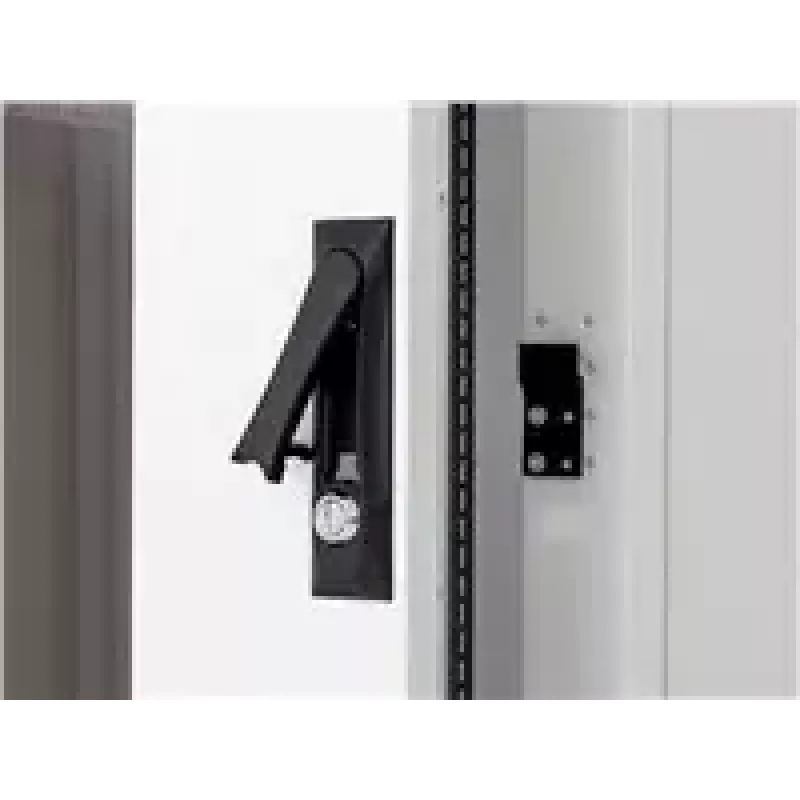

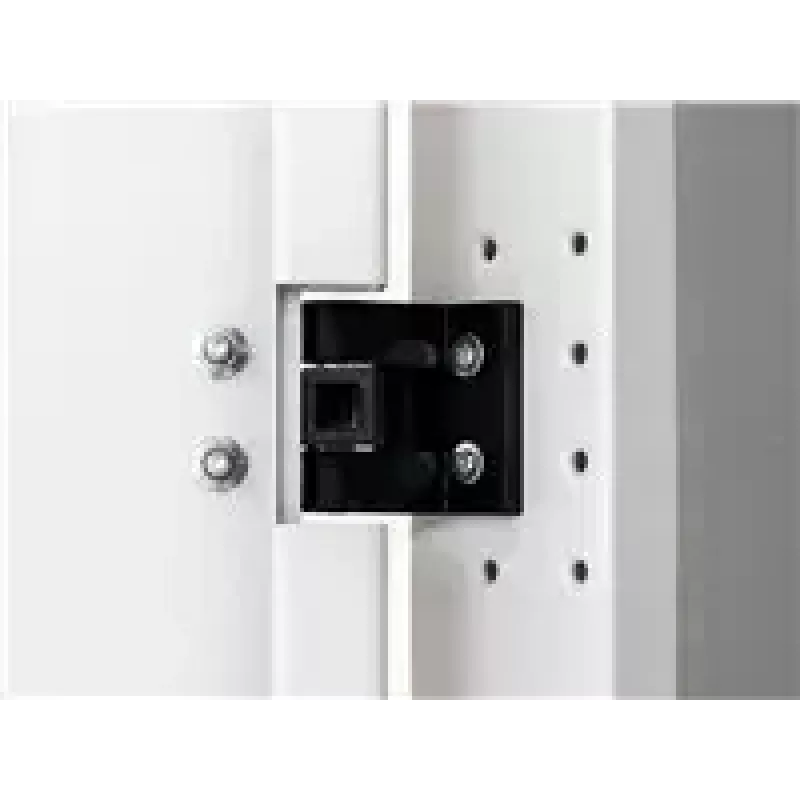

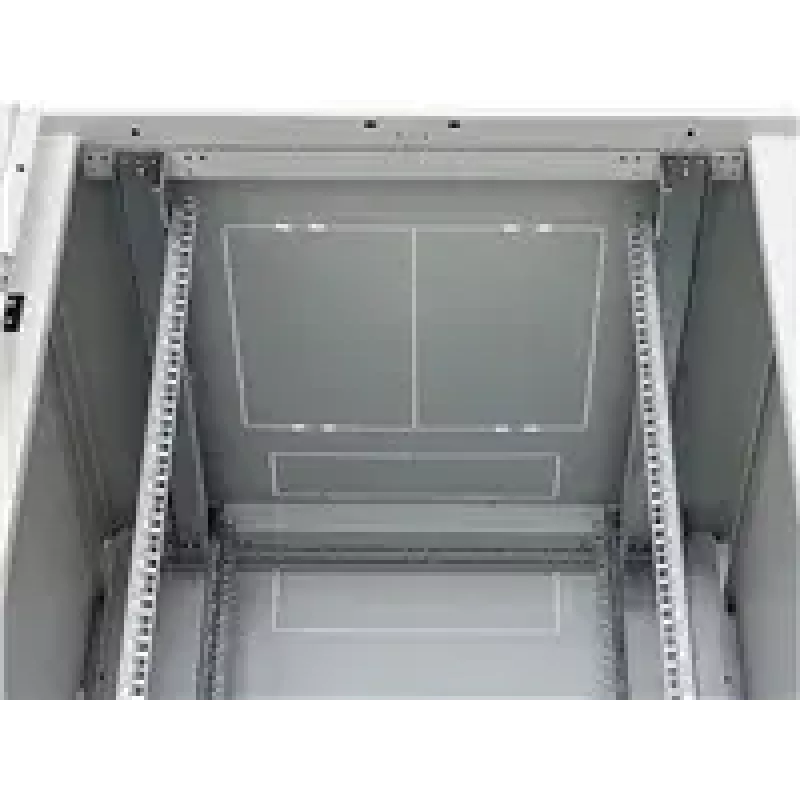

Geschweißter freistehender Verteilerschrank mit abnehmbaren Seiten- und Rückwänden, IP20, Tragfähigkeit 800 kg Die neue Generation der N1 RMA freistehenden Verteilergehäuse-Serie nutzt innovative Elemente in der Rahmenkonstruktion, die eine höhere Tragfähigkeit von 800 kg für alle Größen bei gleichbleibender Konstruktionsstärke ermöglichen. Hohe Stabilität der Konstruktion Der RMA hat eine zuverlässige geschweißte Konstruktion. Die hohe Verarbeitungsqualität und die neuesten Technologien sorgen für das hervorragende Erscheinungsbild des Schranks. Die Doppeltüren sind mit Einsteck-Scharnieren ausgestattet. Flexible Türöffnung Das Scharniersystem ermöglicht ein Öffnen der Tür um nahezu 180°. Die Türen können leicht entfernt und der Türanschlag gewechselt werden. Triton Hebelgriffe Wir fertigen unsere eigenen schwenkbaren Hebelgriffe für freistehende Verteiler. Durch Austausch des Kunststoffmoduls (nicht im Zubehörpaket enthalten) kann auch ein Halbzylinder-Schließzylinder verwendet werden (optionales Zubehör). Patent: PUV 2013-27443 Einstellbare vertikale Profilschienen Die vertikalen 19" Rasterschienen sind in der Gehäusetiefe stufenlos verstellbar. Dies erleichtert die Installation von Komponenten und das Kabelmanagement. Abnehmbare Seiten- und Rückwände Der RMA hat einen geschweißten Rahmen und abnehmbare Seitenwände. Wie die Rückwand werden diese standardmäßig mit gleichschließenden Schlössern am Rahmen befestigt. Spezielle Türen für Lüftereinheiten Für diesen Verteilertyp kann eine spezielle massive Blechtür für die Installation der RAx-CH-X0x-X3 Lüftereinheiten bestellt werden. Weitere Informationen finden Sie im Abschnitt Aktive Belüftung. Ausbrechbare Kabeleinführungen Die Kabeleinführungen im hinteren Teil des Verteilers sind mit ausbrechbaren Blindplatten versehen. Sie können mit der Bürstenleiste gegen Staub abgedichtet werden. Ein Kunststoffrahmen schützt die Kabel vor Beschädigung (beides ist im Zubehörpaket enthalten). Öffnung für die Lüftereinheit Die große Öffnung mit ausbrechbarer Platte ermöglicht es, ein Triton-Lüfterpanel von außen ohne Schrauben einzusetzen und zu entfernen. Rollen, Nivellierfüße, Sockel Der Verteiler kann auf Nivellierfüßen (Teil des Zubehörpakets) installiert werden, bei Bedarf mit der optionalen Ausstattung für Sockel, Rollen oder Schwerlastrollen mit Stützrahmen. Rückwand Die abnehmbaren Seiten- und Rückwände haben standardmäßig die gleichen gleichschließenden Schlösser wie die Vordertür. Belüftungsschlitze im Rahmen Die RMA-Verteiler haben Belüftungsschlitze im Rahmen zur Zufuhr von Kühlluft zu den installierten Komponenten. Die Kühlung kann durch Installation einer Lüftereinheit unterstützt werden. Erdung Alle abnehmbaren Teile sind miteinander verbunden und gemäß den einschlägigen Normen geerdet. Flex-Rahmen (gilt für 800 mm breite Verteiler) Das System ermöglicht die Installation von einstellbaren vertikalen Montageschienen mit 19", 21" und 23" Abstand, abhängig von der verwendeten Technik. Mittleres Paar vertikaler Montageschienen Für Verteilerschränke mit einer Tiefe über 800 mm liefern wir standardmäßig ein drittes Paar vertikaler Montageschienen, die durch ihr offenes Profil die Installation tieferer Komponenten nicht behindern. Kürzere Komponenten können mit verschiedenen Stützen (optionales Zubehör) an den mittleren Vertikalschienen befestigt werden. Schwenkrahmen Die 800 mm breiten RMA- und RZA-Verteiler können mit einem Schwenkrahmen mit einer Tragfähigkeit von 150 kg ausgestattet werden. Die maximale Einbautiefe für 19" Zubehör beträgt 330 mm. 19" freistehender Verteiler mit IP20 Schutzart Der Verteiler enthält 4 (6 bei Verteilern tiefer als 800 mm) einstellbare vertikale Rastschienen für die Installation der Komponenten. Verteilerkonstruktion: geschweißte Stahlkonstruktion mit abnehmbaren Wänden, ein- oder zweiflügelige Türen in massivem Blech, perforiert (80 % und 86 % Luftdurchlass) oder Glastürvarianten mit 4 mm dickem Sicherheitsglas. Sie können vorne oder hinten am Verteiler montiert werden. Die maximal zulässige Tragfähigkeit der einzelnen Türen beträgt 20 kg. Die Mindestbeschichtungsdicke beträgt 65 µm. Diese Schränke sind für die Installation von Daten- und Telekommunikationssystemen und deren Verteilersystemen konzipiert. Der Verteilerschrank und alle abnehmbaren Teile (Seiten- und Rückwände, Türen, ...) sind mit Erdungskabeln verbunden, die während der gesamten Lebensdauer des Gehäuses ordnungsgemäß befestigt und eingesteckt sein müssen. Im Boden des Verteilerschranks befindet sich eine M8-Schraube als Haupterdungspunkt. Kabeleinführungen mit ausbrechbaren Abdeckungen befinden sich oben und unten. Die empfohlene maximale statische Belastung des Verteilers beträgt 800 kg bei Verwendung von Nivellierfüßen oder einem Sockel. Material: 4 mm gehärtetes Sicherheitsglas, tiefgezogenes Stahlblech, Kunststoffteile, Montagematerial.

• Türhöhe: 1884 mm
• Empfohlene maximale Belastung: 800 kg
• Tiefe: 1200 mm
• Zolltarifnummer: 8538100090
• Abnehmbare Seitenwände: Ja
• Abnehmbare Rückwand: Ja
• Farbe: Grau (RAL7035)
• Zerlegbar: Nein
• Höhe (außen): 1970 mm
• Verpackungshöhe: 1,970 m
• Verpackungslänge: 1,200 m
• Vordere Tür: Glastür, Linksanschlag
• Verriegelung Vordertür: Einpunktverriegelung, Sicherheitsschloss
• Seitenwand rechts: Massives Blech, mit zwei Sicherheitsschlössern
• Seitenwand links: Massives Blech, mit zwei Sicherheitsschlössern
• Rückwand/Tür: Massive Blechrückwand, mit zwei Sicherheitsschlössern
• Verriegelung Rücktür: Sicherheitsschloss für Rückwand
• Türbreite: 697 mm
• Herstellernummer: RMA-42-A82-CAX-N1
• EAN Barcode: 8595105191125
• Verpackungsvolumen: 18,910 m³
• Herstellerinformationen: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Produkthinweis: Die Schrankhöhe ist ohne die im Zubehörpaket mitgelieferten Nivellierfüße angegeben. Bei Montage dieser Füße erhöht sich das Einbaumaß des Schranks um 24 bis 35 mm.
• Maximaler Abstand der Vertikalschienen: 1084 mm
• Ursprungsland: Tschechische Republik
• Im Angebot: Nein
• Stark reduziert: Nein
• Gewicht: 142,070 kg
• Verpackungsbreite: 0,800 m
• Marke: Tritón
• Schutzart: IP20
• Breite: 800 mm
• Höheneinheit: 42U

Verwendung

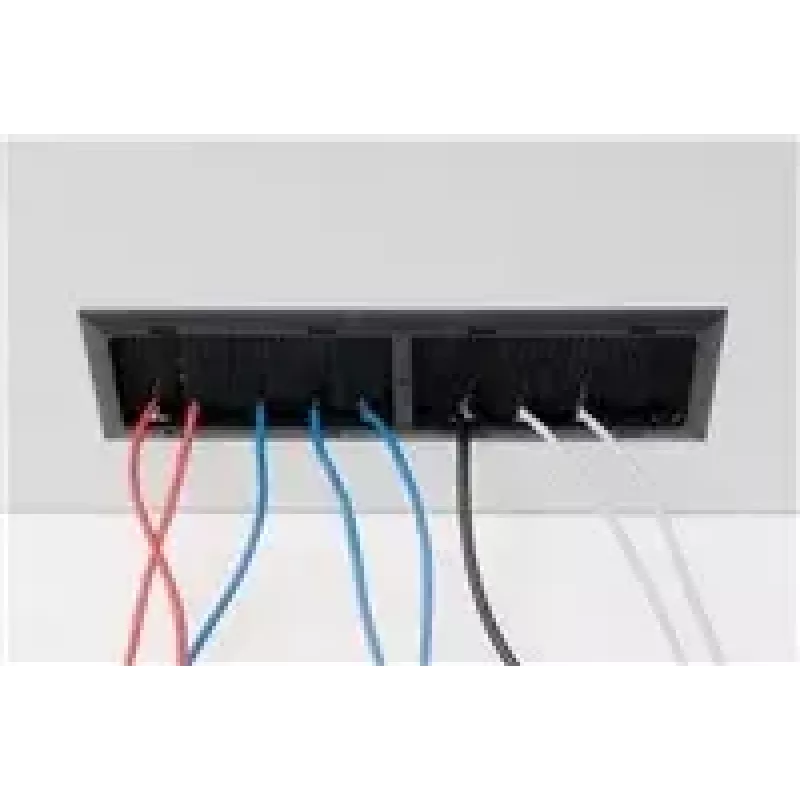

Stellen Sie den Schrank auf die mitgelieferten Nivellierfüße oder installieren Sie optionale Rollen oder einen verstärkten Sockel entsprechend den Standortanforderungen. Passen Sie die 19" vertikalen Schienen auf die erforderliche Tiefe für Ihre Geräte an und nutzen Sie bei Schränken mit einer Tiefe von mehr als 800 mm das mittlere Schienenpaar für zusätzliche Montagemöglichkeiten. Führen Sie Kabel durch die dafür vorgesehenen ausbrechbaren Blindplatten oben, unten oder hinten; dichten Sie Kabeleinführungen mit den mitgelieferten Bürstenleisten oder Kantenschutzprofilen ab, um das Eindringen von Staub zu begrenzen. Bei Bedarf können Sie die optionale Lüftertür oder das Triton-Lüftergerät über die externe Öffnung einbauen oder entfernen, ohne das Gehäuseinneren demontieren zu müssen.

Empfehlungen

Bei Lasten über 500 kg installieren Sie die horizontale Kabelmanagementverstärkung im Rahmen und ziehen Sie eine aktive Kühlung durch Hinzufügen von Triton-Lüftereinheiten oder der Lüftertüroption in Betracht. Stellen Sie sicher, dass alle abnehmbaren Teile entsprechend verbunden sind, und überprüfen Sie die Türanschlagrichtung vor der endgültigen Positionierung.
