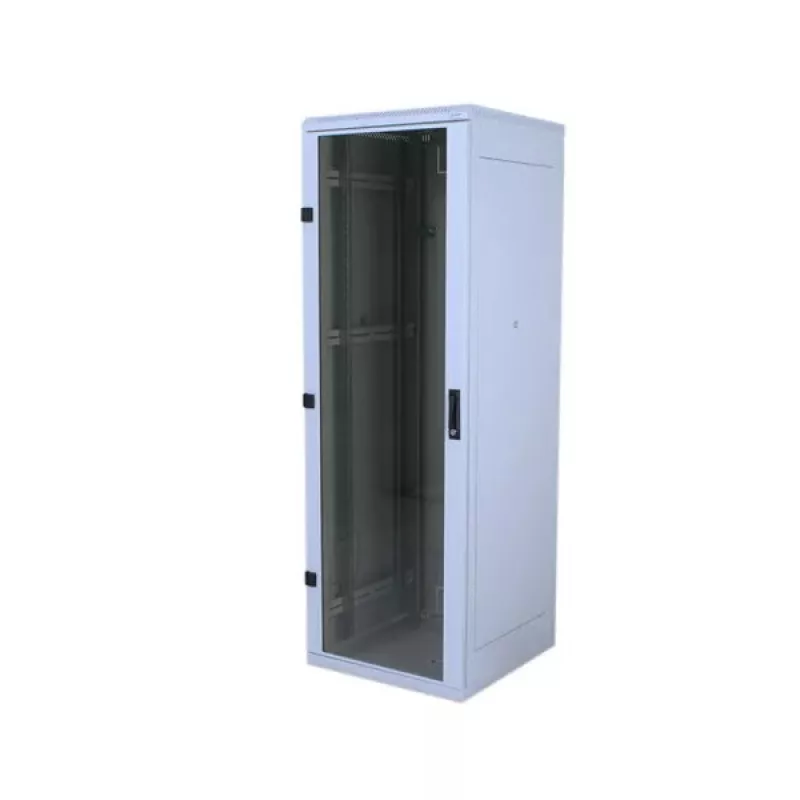

Freistehendes Rack Triton RMA-42-A66-CAX-A1

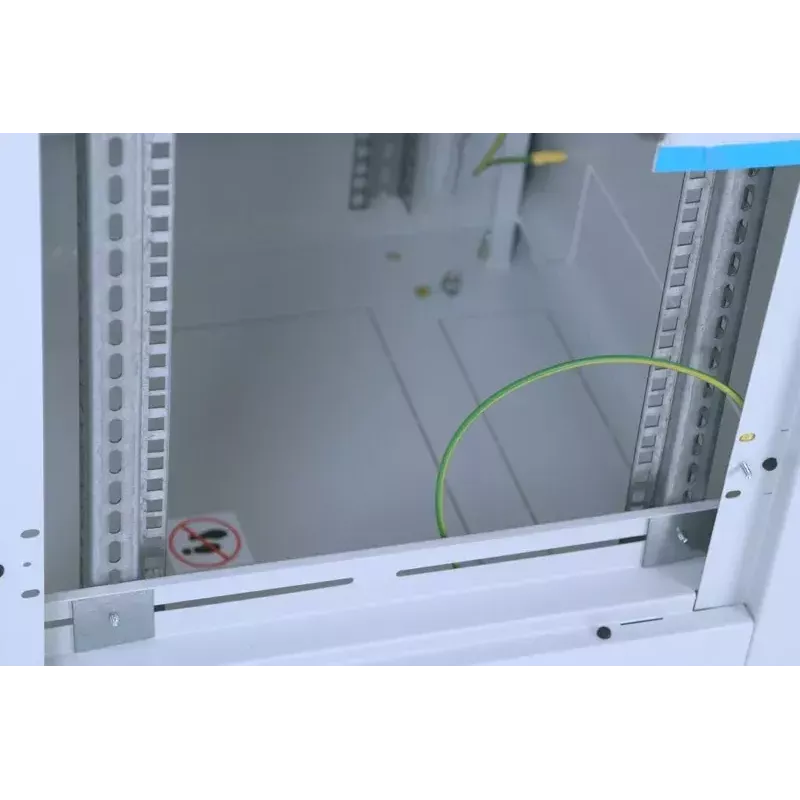

Geschweißter Standverteilerschrank mit abnehmbaren Seiten- und Rückwänden, IP20, Belastbarkeit 800 kg Die neue Generation der N1 RMA Standverteiler-Serie nutzt innovative Elemente in der Rahmenkonstruktion, die eine höhere Belastbarkeit von 800 kg für alle Größen bei gleichbleibender Konstruktionsfestigkeit ermöglichen. Hohe Stabilität der Konstruktion Das RMA verfügt über eine zuverlässige geschweißte Konstruktion. Die hohe Verarbeitungsqualität und die neuesten Technologien sorgen für die hervorragende Optik des Wagens. Die Doppeltüren sind mit Einsteck-Scharnieren ausgestattet. Flexible Türöffnung Das Scharniersystem ermöglicht ein Öffnen der Tür um nahezu 180°. Die Türen lassen sich leicht entfernen und der Türanschlag wechseln. Triton Hebelgriffe Wir fertigen eigene schwenkbare Hebelgriffe für Standverteiler. Durch Austausch des Kunststoffmoduls (nicht im Zubehörpaket enthalten) kann auch ein Halbzylinder-Schließzylinder eingesetzt werden (optionales Zubehör). Patent: PUV 2013-27443 Einstellbare vertikale Verriegelungsschienen Die vertikalen 19"-Rasterschienen sind in der Gehäusetiefe stufenlos verstellbar. Dies erleichtert die Installation von Komponenten und das Kabelmanagement. Abnehmbare Seiten- und Rückwände Das RMA hat einen geschweißten Rahmen und abnehmbare Seitenwände. Diese sind wie die Rückwand serienmäßig mit gleichschließenden Schlössern am Rahmen befestigt. Spezielle Türen für Lüftungseinheiten Für diesen Verteilertyp kann eine spezielle massive Blechtür zum Einbau der RAx-CH-X0x-X3 Lüftungseinheiten bestellt werden. Weitere Informationen finden Sie im Abschnitt Aktive Belüftung. Ausbrechbare Durchführungen Die Kabeleinführungen im hinteren Teil des Verteilers sind mit ausbrechbaren Blindplatten ausgestattet. Sie können mit der Bürstenleiste gegen Staub abgedichtet werden. Ein Kunststoffrahmen schützt die Kabel vor Beschädigung (beides ist im Zubehörpaket enthalten). Öffnung für die Lüftungseinheit Die große Öffnung mit einer ausbrechbaren Platte ermöglicht das Anbringen und Entfernen eines Triton-Lüfterpanels von außen ohne Schrauben. Lenkrollen, Nivellierfüße, Sockel Der Verteiler kann auf Nivellierfüßen (Teil des Zubehörpakets) installiert werden, bei Bedarf mit dem optionalen Zubehör für Sockel, Lenkrollen oder Schwerlast-Lenkrollen mit Stützrahmen. Rückwand Die abnehmbaren Seiten- und Rückwände haben standardmäßig die gleichen gleichschließenden Schlösser wie die Vordertür. Belüftungsschlitze im Rahmen Die RMA-Verteiler haben Belüftungsschlitze im Rahmen zur Zufuhr von Kühlluft für die eingebauten Komponenten. Die Kühlung kann durch den Einbau einer Lüftungseinheit unterstützt werden. Erdung Alle abnehmbaren Teile sind gemäß den einschlägigen Normen miteinander verbunden und geerdet. Flex-Rahmen (gilt für 800 mm breite Verteiler) Das System ermöglicht die Installation von einstellbaren vertikalen Montageschienen im 19"-, 21"- und 23"-Abstand, je nach verwendeter Technik. Mittleres Paar vertikaler Montageschienen Für Verteiler mit einer Tiefe von über 800 mm liefern wir standardmäßig ein drittes Paar vertikaler Montageschienen, die dank ihres offenen Profils die Installation tieferer Komponenten nicht behindern. Kürzere Komponenten können mit verschiedenen Trägerarten an den mittleren Vertikalschienen befestigt werden (optionales Zubehör). Schwenkrahmen Die 800 mm breiten RMA- und RZA-Verteiler können mit einem Schwenkrahmen mit einer Tragfähigkeit von 150 kg ausgestattet werden. Die maximale Einbautiefe für 19"-Zubehör beträgt 330 mm. 19"-Standverteiler mit Schutzart IP20 Der Verteiler umfasst 4 (6 für Verteiler mit einer Tiefe über 800 mm) einstellbare vertikale Rastschienen für die Installation der Komponenten. Verteilerschrank-Konstruktion: geschweißte Stahlkonstruktion mit abnehmbaren Wänden, ein- oder zweiflügelige Türen in massivem Blech, perforiert (80 % und 86 % Luftdurchlass) oder Glastürversionen mit 4 mm dickem Sicherheitsglas. Sie können an der Vorder- oder Rückseite des Verteilers angebracht werden. Die maximal zulässige Belastbarkeit der einzelnen Türen beträgt 20 kg. Die Mindestbeschichtungsdicke beträgt 65 µm. Diese Schränke sind für die Installation von Daten- und Telekommunikationssystemen und deren Verteilersystemen ausgelegt. Das Verteilergestell und alle abnehmbaren Teile (Seiten- und Rückwände, Türen, ...) sind mit Erdungskabeln verbunden, die für die gesamte Lebensdauer des Gehäuses ordnungsgemäß befestigt und eingesteckt sein müssen. Im Boden des Verteilers befindet sich eine M8-Schraube als Haupterdungspunkt. Kabeleinführungen mit ausbrechbaren Abdeckungen befinden sich oben und unten. Die empfohlene maximale statische Belastung des Verteilers beträgt 800 kg bei Verwendung von Nivellierfüßen oder einem Sockel. Material: 4 mm gehärtetes Sicherheitsglas, tiefgezogenes Stahlblech, Kunststoffteile, Montagematerial.

• Türhöhe: 1884 mm
• Tiefe: 600 mm
• Empfohlene Höchstlast: 800 kg
• Zolltarifnummer: 8538100090
• Abnehmbare Seitenwände: Ja
• Abnehmbare Rückwand: Ja
• Farbe: Grau (RAL7035)
• Demontierbar: Nein
• Höhe (außen): 1970 mm
• Höhe Verpackung: 1,970 m
• Vordertür: Glastür, Linksanschlag
• Verriegelung der Vordertür: Einpunktverriegelung, Sicherheitsschloss
• Seitenwand rechts: Massives Blech, mit zwei Sicherheitsschlössern
• Seitenwand links: Massives Blech, mit zwei Sicherheitsschlössern
• Rückwand/Tür: Massive Blechrückwand, mit zwei Sicherheitsschlössern
• Verriegelung der Rücktür: Sicherheitsschloss für Rückwand
• Türbreite: 497 mm
• Hersteller-Nr.: RMA-42-A66-CAX-N1
• EAN Barcode: 8595105187999
• Länge Verpackung: 0,600 m
• Verpackungsvolumen: 0,7090 m³
• Herstellerinformationen: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Produkthinweis: Die Schrankhöhe ist ohne die im Zubehörpaket mitgelieferten Nivellierfüße angegeben. Wenn diese Füße montiert werden, erhöht sich das Einbaumaß des Schranks um 24 bis 35 mm.
• Maximaler Abstand der vertikalen Schienen: 517 mm
• Herkunftsland: Tschechische Republik
• Im Angebot: Nein
• Stark reduziert: Nein
• Gewicht: 82,780 kg
• Breite Verpackung: 0,600 m
• Marke: Tritón
• Breite: 600 mm
• Schutzklasse: IP20
• Höheneinheit: 42HE

Verwendung

Stellen Sie das freistehende Rack auf eine ebene Fläche und sichern Sie es, falls die örtliche Installationspraxis dies erfordert. Montieren Sie Geräte auf den Gleitschienen mit geeigneten Rack-Schrauben (Tap-tite oder ähnlich), die an den 19"-Befestigungslöchern ausgerichtet sind. Bei Verwendung einer Schrankvariante mit 800 mm Breite, die für alternative Befestigungspositionen vorbereitet ist, wählen Sie die gewünschte mittige oder versetzte Anordnung und befestigen Sie die Gleitschienen entsprechend. Verteilen Sie das Gerätegewicht gleichmäßig und befolgen Sie die Anweisungen der Hersteller für die einzelnen Geräte.

Empfehlungen

Sorgen Sie für ausreichende Belüftung und Kabelmanagement beim Bestücken des Racks. Installieren Sie bei schweren Geräten schwerere Einheiten in niedrigeren Höheneinheiten, um die Stabilität zu erhalten und die Kopflastigkeit zu reduzieren.
