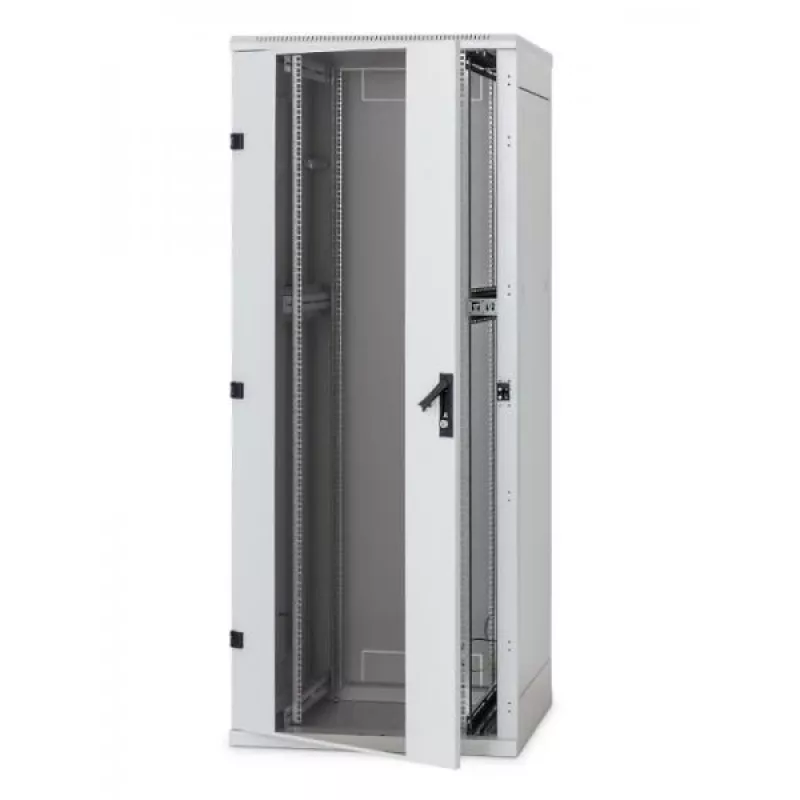

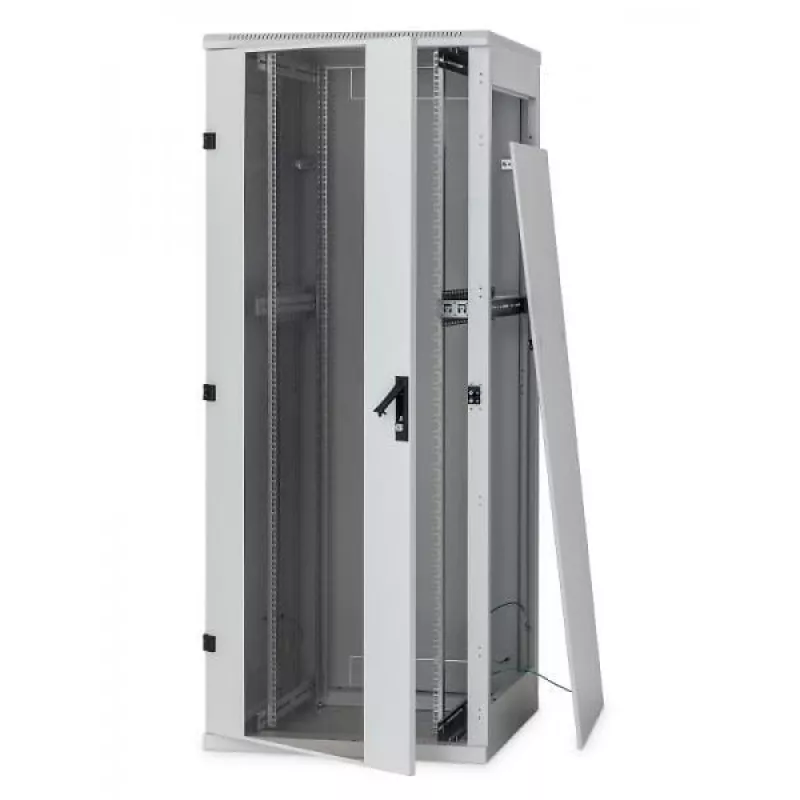

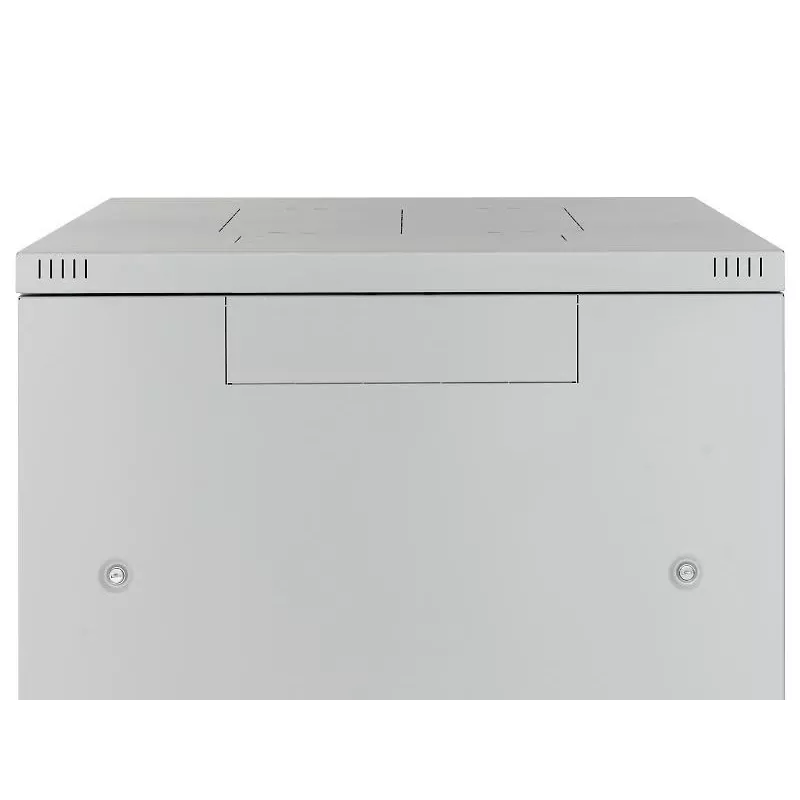

Freistehendes Rack Triton RMA-22-A81-CAX-N1 22U 800 kg Grau

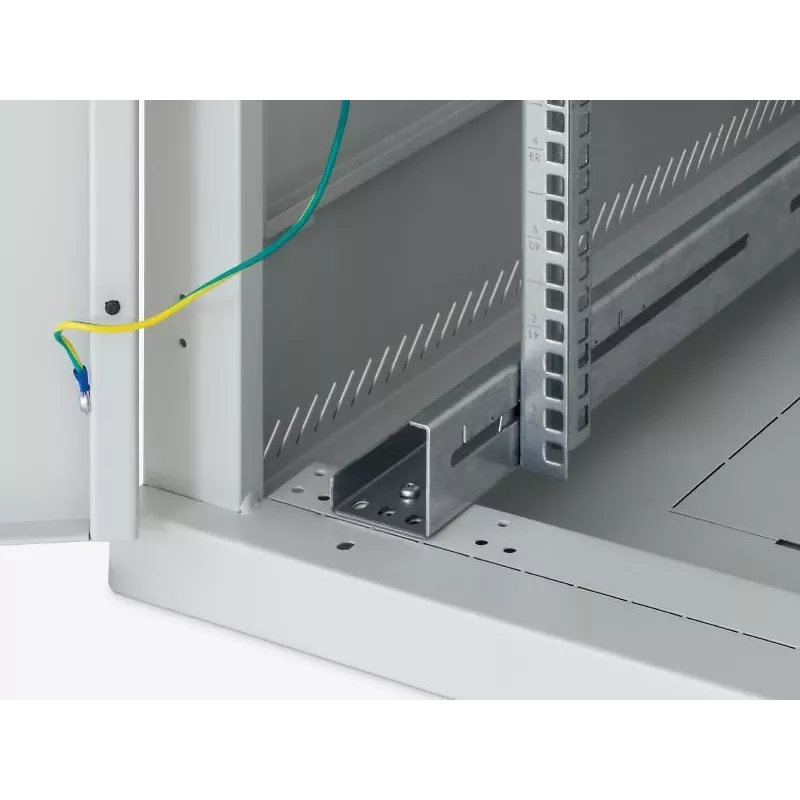

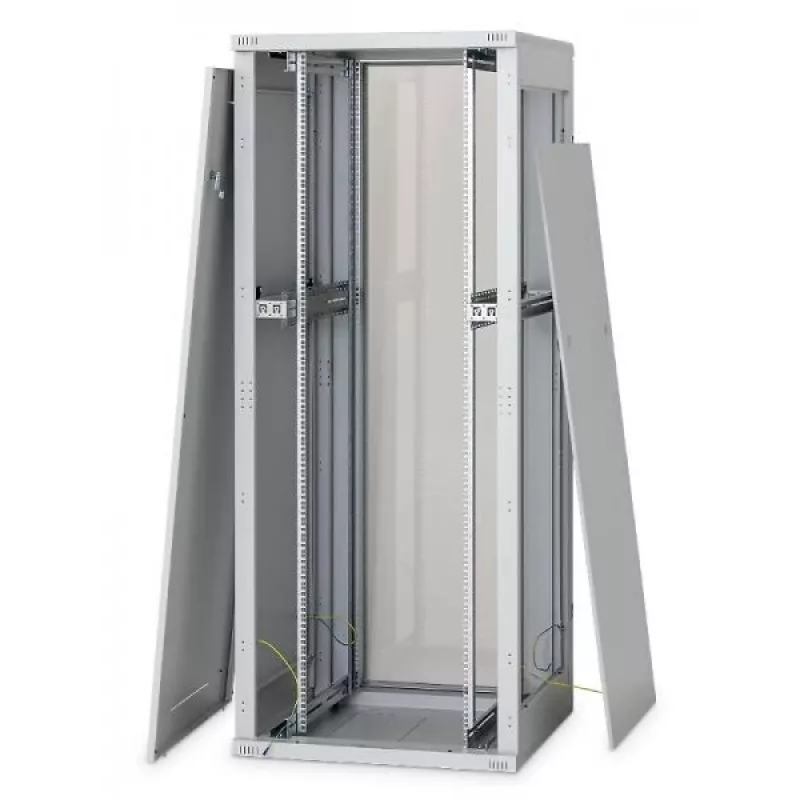

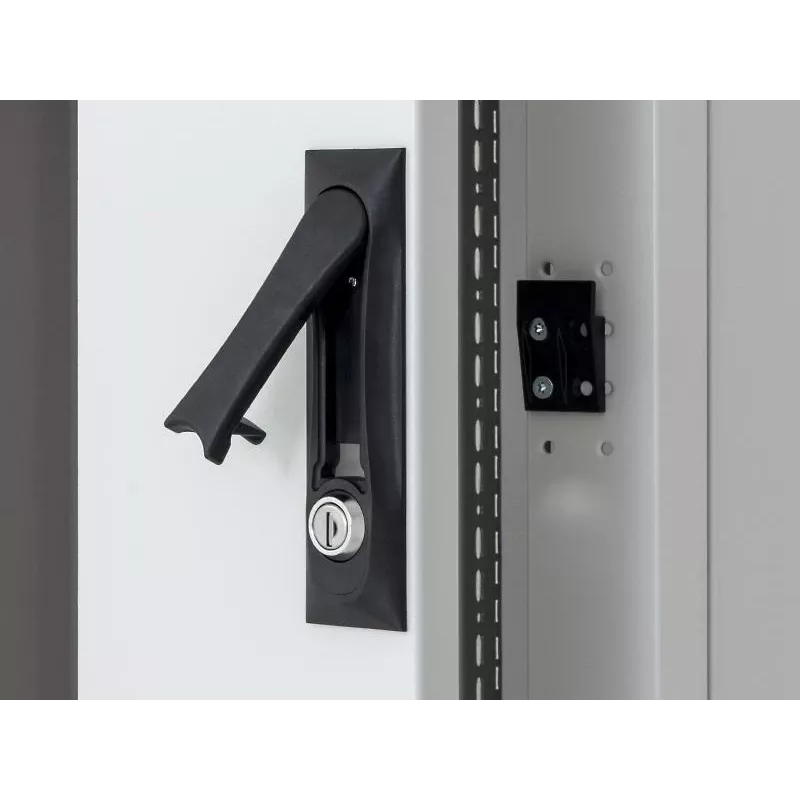

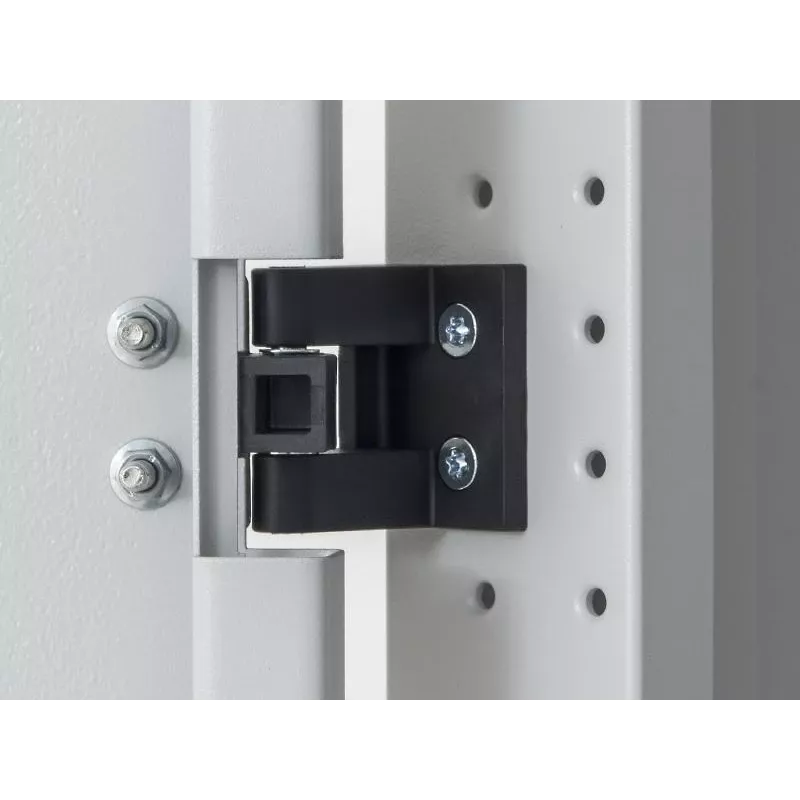

Geschweißter Standverteilerschrank mit abnehmbaren Seiten- und Rückwänden, IP20, Tragfähigkeit 800 kg Die neue Generation der N1 RMA Standverteilerschrank-Serie nutzt innovative Elemente in der Rahmenkonstruktion, die eine höhere Tragfähigkeit von 800 kg für alle Größen bei gleichbleibender Konstruktionsfestigkeit ermöglichen. Hohe Stabilität der Konstruktion Der RMA verfügt über eine robuste, geschweißte Konstruktion. Die hohe Verarbeitungsqualität und die neuesten Technologien sorgen für das ansprechende Erscheinungsbild des Wagens. Die Doppeltüren sind mit einsteckbaren Scharnieren ausgestattet. Flexible Türöffnung Das Scharniersystem ermöglicht eine Türöffnung von nahezu 180°. Die Türen lassen sich leicht aushängen und der Türanschlag wechseln. Triton-Hebelgriffe Wir fertigen eigene schwenkbare Hebelgriffe für Standverteiler. Durch Austausch des Kunststoffmoduls (nicht im Zubehörpaket enthalten) kann auch ein Halbzylinder-Schließzylinder verwendet werden (optionales Zubehör). Patent: PUV 2013-27443 Einstellbare vertikale Befestigungsschienen Die vertikalen 19-Zoll-Rasterschienen sind in der Gehäusetiefe stufenlos verstellbar. Dies erleichtert die Installation von Komponenten und das Kabelmanagement. Abnehmbare Seiten- und Rückwände Der RMA hat einen geschweißten Rahmen und abnehmbare Seitenwände. Wie die Rückwand sind diese standardmäßig mit gleichschließenden Schlössern am Rahmen befestigt. Spezielle Türen für Lüftereinheiten Für diesen Verteilertyp kann eine spezielle massive Blechtür für den Einbau der Lüftereinheiten RAx-CH-X0x-X3 bestellt werden. Weitere Informationen finden Sie im Abschnitt Aktive Belüftung. Ausbrechplatten Die Kabeleinführungen im hinteren Teil des Verteilers sind mit ausbrechbaren Blindplatten versehen. Sie können mit der Bürstenleiste gegen Staub abgedichtet werden. Ein Kunststoffrahmen schützt die Kabel vor Beschädigung (beides im Zubehörpaket enthalten). Öffnung für die Lüftereinheit Die große Öffnung mit Ausbrechplatte ermöglicht das Anbringen und Entfernen eines Triton-Lüfterpanels von außen ohne Schrauben. Rollen, Nivellierfüße, Sockel Der Verteiler kann bei Bedarf mit optionalem Zubehör wie Sockel, Rollen oder Schwerlastrollen mit Stützrahmen auf Nivellierfüßen (Teil des Zubehörpakets) installiert werden. Rückwand Die abnehmbaren Seiten- und Rückwände sind standardmäßig mit denselben gleichschließenden Schlössern wie die Vordertür ausgestattet. Belüftungsschlitze im Rahmen Die RMA-Verteiler verfügen über Belüftungsschlitze im Rahmen zur Versorgung der eingebauten Komponenten mit Kühlluft. Die Kühlung kann durch den Einbau einer Lüftereinheit unterstützt werden. Erdung Alle abnehmbaren Teile sind gemäß den einschlägigen Normvorschriften miteinander verbunden und geerdet. Flex-Rahmen (gilt für 800 mm breite Verteiler) Das System ermöglicht die Installation von einstellbaren vertikalen Montageschienen im 19-, 21- und 23-Zoll-Abstand, je nach verwendeter Technologie. Mittleres Paar vertikaler Montageschienen Bei Verteilerschränken mit einer Tiefe von über 800 mm wird standardmäßig ein drittes Paar vertikaler Montageschienen geliefert, das durch sein offenes Profil die Installation tieferer Komponenten nicht behindert. Kürzere Komponenten können mit verschiedenen Halterungen (optionales Zubehör) an den mittleren Vertikalschienen befestigt werden. Schwenkrahmen Die 800 mm breiten RMA- und RZA-Verteiler können mit einem Schwenkrahmen mit einer Tragfähigkeit von 150 kg ausgestattet werden. Die maximale Einbautiefe für 19-Zoll-Zubehör beträgt 330 mm. 19-Zoll-Standverteiler mit Schutzart IP20 Der Verteiler enthält 4 (6 bei Verteilern mit einer Tiefe von über 800 mm) einstellbare vertikale Rastschienen zur Montage der Komponenten. Verteilerschrankkonstruktion: geschweißte Stahlkonstruktion mit abnehmbaren Wänden, ein- oder zweiflügelige Türen in massivem Blech, perforiert (80 % und 86 % Luftdurchlass) oder Glastürausführungen mit 4 mm dickem Sicherheitsglas. Sie können vorne oder hinten am Verteiler montiert werden. Die maximal zulässige Tragfähigkeit der einzelnen Türen beträgt 20 kg. Die Mindestauftragsdicke beträgt 65 µm. Diese Schränke sind für die Installation von Daten- und Telekommunikationssystemen und deren Verteilersystemen konzipiert. Der Verteilerschrankrahmen und alle abnehmbaren Teile (Seiten- und Rückwände, Türen, ...) sind mit Erdungskabeln verbunden, die für die gesamte Lebensdauer des Gehäuses ordnungsgemäß befestigt und eingesteckt sein müssen. Im Boden des Verteilerschranks befindet sich eine M8-Schraube als Haupterdungspunkt. Kabeleinführungen mit ausbrechbaren Abdeckungen befinden sich oben und unten. Die empfohlene maximale statische Belastung des Verteilers beträgt 800 kg bei Verwendung von Nivellierfüßen oder einem Sockel. Material: 4 mm gehärtetes Sicherheitsglas, tiefgezogenes Stahlblech, Kunststoffteile, Montagematerial.

• Höheneinheit: 22U
• Türhöhe: 994 mm
• Empfohlene maximale Belastung: 800 kg
• Zolltarifnummer: 8538100090
• Abnehmbare Seitenwände: Ja
• Abnehmbare Rückwand: Ja
• Farbe: Grau (RAL7035)
• Demontierbar: Nein
• Höhe (außen): 1080 mm
• Verpackungshöhe: 1,080 m
• Verpackungsvolumen: 0,8640 m³
• Vordertür: Glastür, Anschlag links
• Verschluss der Vordertür: Ein-Punkt-Verriegelung, Sicherheitsschloss
• Seitenwand rechts: Massives Blech, mit zwei Sicherheitsschlössern
• Seitenwand links: Massives Blech, mit zwei Sicherheitsschlössern
• Rückwand/Tür: Massive Blechrückwand, mit zwei Sicherheitsschlössern
• Verschluss der Rücktür: Sicherheitsschloss für Rückwand
• Türbreite: 697 mm
• Hersteller-Nr.: RMA-22-A81-CAX-N1
• EAN-Barcode: 8595105191040
• Verpackungslänge: 1,000 m
• Gewicht: 90,230 kg
• Herstellerinformationen: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Produkthinweis: Die Schrankhöhe ist ohne die im Zubehörpaket mitgelieferten Nivellierfüße angegeben. Bei Montage dieser Füße erhöht sich das Einbaumaß des Schranks um 24 bis 35 mm.
• Maximaler Abstand der Vertikalschienen: 884 mm
• Ursprungsland: Tschechische Republik
• Im Angebot: Nein
• Stark reduziert: Nein
• Verpackungsbreite: 0,800 m
• Marke: Tritón
• Schutzart: IP20
• Breite: 800 mm
• Tiefe: 1000 mm

Verwendung

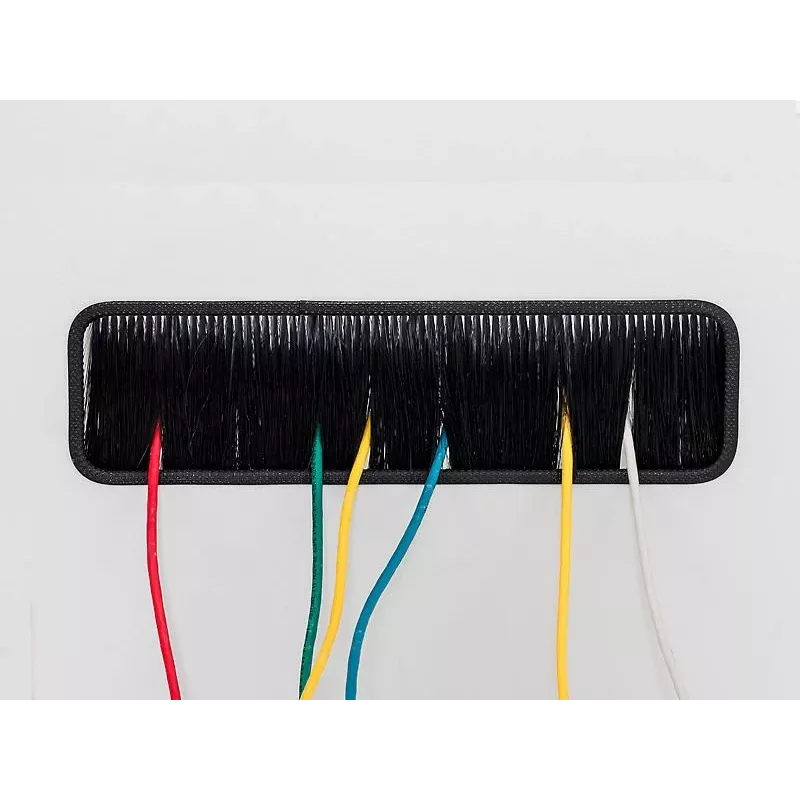

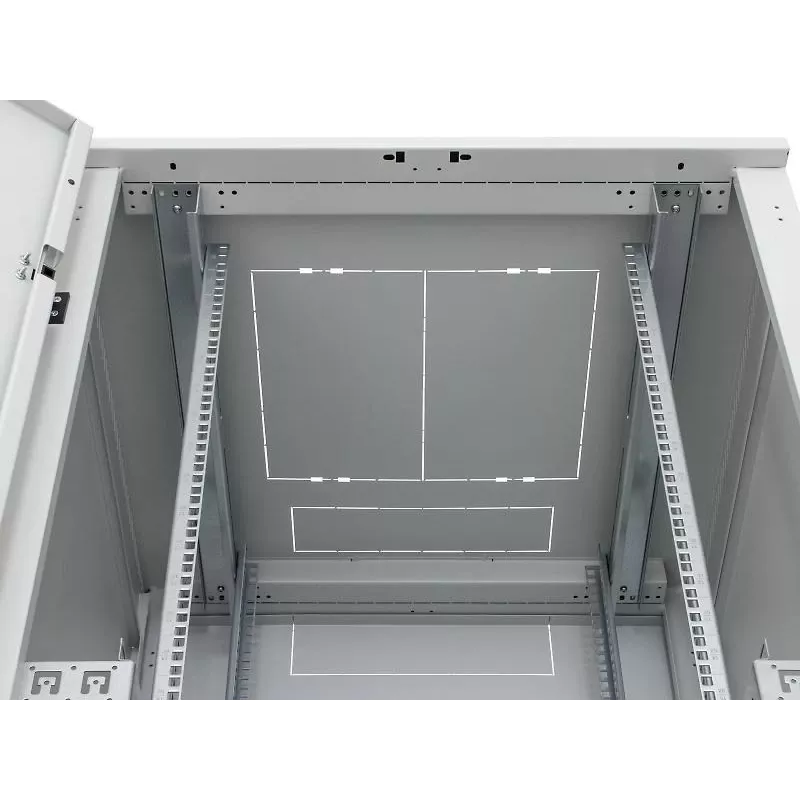

Stellen Sie den Schrank auf seine Nivellierfüße oder auf optionale Rollen oder einen Sockel. Passen Sie die vertikalen 19-Zoll-Schienen auf die gewünschte Tiefe an und montieren Sie die Geräte mit standardmäßigen 19-Zoll-Befestigungen. Führen Sie die Kabel durch die ausbrechbaren Blindplatten im Boden, in der Decke oder in der Rückabdeckung; sichern und versiegeln Sie die Kabelöffnungen mit den mitgelieferten Bürstenleisten oder der Schutzkante, um das Eindringen von Staub zu begrenzen. Wenn eine aktive Kühlung erforderlich ist, bestellen Sie die kompatible Lüftertür und installieren Sie die Triton-Lüftereinheiten von außen durch die große Ausbrechöffnung. Verschließen Sie die abnehmbaren Seitenwände und die Rückabdeckung mit dem Standardschlüssel, der zum Türschloss passt.

Empfehlungen

Der Schrank ist für den Innenbereich, IT- und Telekommunikationsanwendungen vorgesehen; beachten Sie die Belastungsgrenze von 800 kg und verteilen Sie das Gewicht gleichmäßig. Bei schweren Lasten (>500 kg) installieren Sie horizontales Kabelmanagement im Rahmen, um das Gestell zu verstärken. Bei Einbauten mit einer Tiefe von mehr als 800 mm verwenden Sie die mitgelieferte mittlere Vertikalschiene und bei Bedarf optionale Halterungen für kürzere Geräte.
