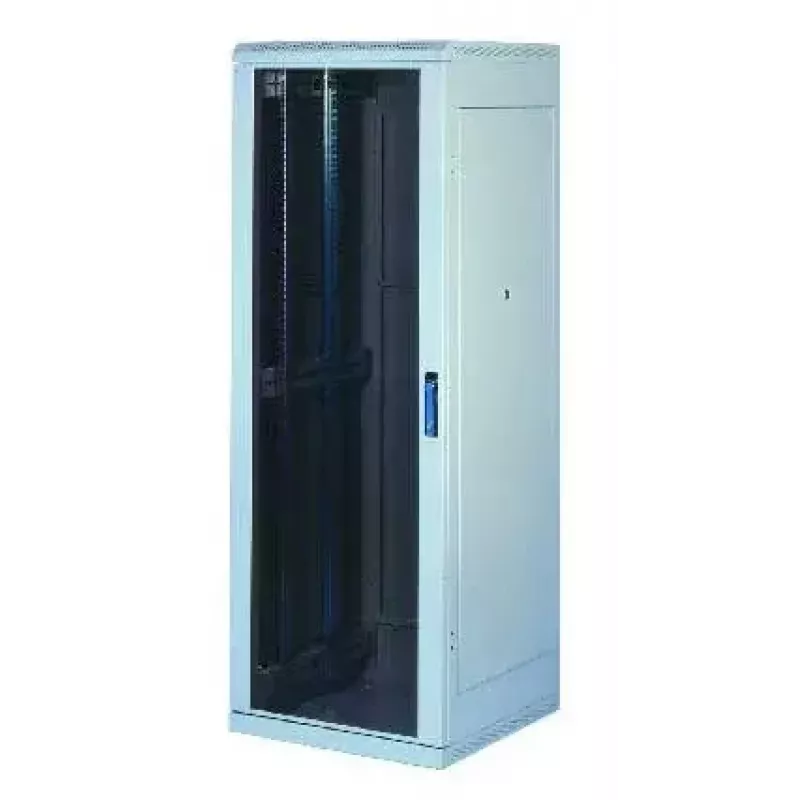

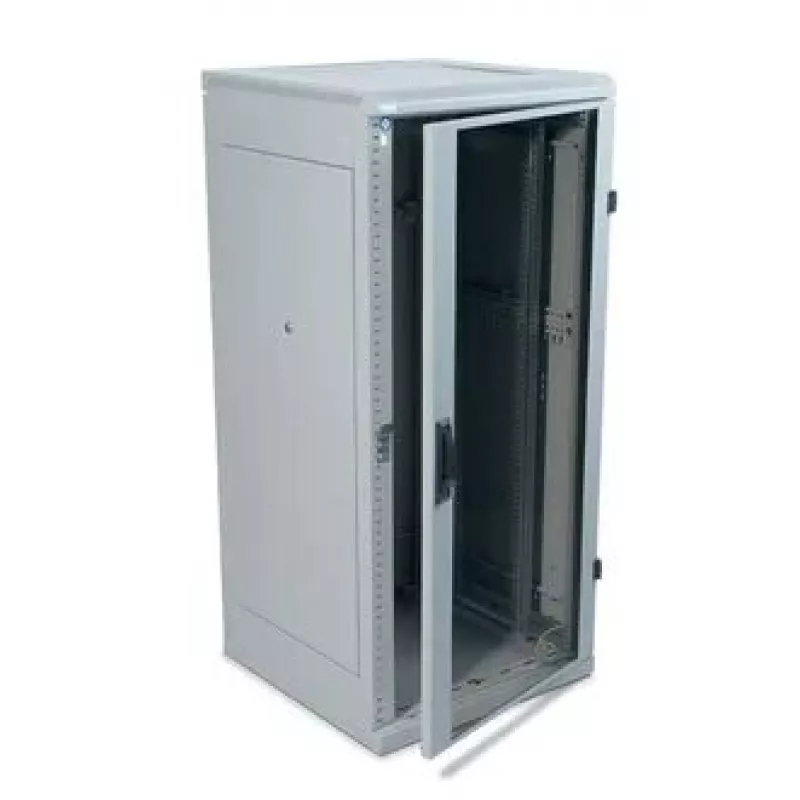

Freistehendes Rack Triton DeltaS RMA-22-A88-CAX-A1 22U Grau

Geschweißter Standverteilerschrank mit abnehmbaren Seiten- und Rückwänden, IP20, Tragfähigkeit 800 kg Die neue Generation der N1 RMA Standverteiler-Serie nutzt innovative Elemente in der Rahmenkonstruktion, die eine höhere Tragfähigkeit von 800 kg für alle Größen bei gleichbleibender Konstruktionsstabilität ermöglichen. Hohe Stabilität der Konstruktion Der RMA verfügt über eine robuste geschweißte Konstruktion. Die hohe Verarbeitungsqualität und die neuesten Technologien sorgen für die hervorragende Optik des Schranks. Die Doppeltüren sind mit Steck-Scharnieren ausgestattet. Flexible Türöffnung Das Scharniersystem erlaubt eine Türöffnung von fast 180°. Die Türen lassen sich leicht entnehmen und der Türanschlag wechseln. Triton-Hebelgriffe Wir fertigen unsere eigenen schwenkbaren Hebelgriffe für Standverteiler. Durch Austauschen des Kunststoffmoduls (nicht im Zubehörpaket enthalten) kann auch ein Halbzylinder-Schließzylinder verwendet werden (optionales Zubehör). Patent: PUV 2013-27443 Verstellbare vertikale Befestigungsschienen Die vertikalen 19-Zoll-Rasterschienen sind in der Schranktiefe stufenlos verstellbar. Dies erleichtert die Installation von Komponenten und das Kabelmanagement. Abnehmbare Seiten- und Rückwände Der RMA besitzt einen geschweißten Rahmen und abnehmbare Seitenwände. Diese sind, wie die Rückwand, serienmäßig mit gleichschließenden Schlössern am Rahmen befestigt. Spezielle Türen für Lüftereinheiten Für diesen Verteilertyp ist eine spezielle Massivblechtür für die Installation der RAx-CH-X0x-X3-Lüftereinheiten bestellbar. Weitere Informationen finden Sie im Abschnitt Aktive Belüftung. Ausbrechbare Einführungen Die Kabeleinführungen im hinteren Teil des Verteilers sind mit ausbrechbaren Blindplatten versehen. Sie können mit der Bürstenleiste gegen Staub abgedichtet werden. Ein Kunststoffrahmen schützt die Kabel vor Beschädigung (beides im Zubehörpaket enthalten). Öffnung für die Lüftereinheit Die große Öffnung mit ausbrechbarer Platte ermöglicht die Montage und Demontage eines Triton-Lüfterpanels von außen ohne Schrauben. Rollen, Nivellierfüße, Sockel Der Verteiler kann auf Nivellierfüßen (Teil des Zubehörpakets) installiert werden, bei Bedarf mit dem optionalen Zubehör für Sockel, Rollen oder Schwerlastrollen mit Stützrahmen. Rückwand Die abnehmbaren Seiten- und Rückwände besitzen serienmäßig die gleichen gleichschließenden Schlösser wie die Vordertür. Belüftungsschlitze im Rahmen Die RMA-Verteiler haben Belüftungsschlitze im Rahmen zur Zufuhr von Kühlluft zu den eingebauten Komponenten. Die Kühlung kann durch die Installation einer Lüftereinheit unterstützt werden. Erdung Alle abnehmbaren Teile sind entsprechend den einschlägigen Normvorgaben miteinander verbunden und geerdet. Flex-Rahmen (gilt für 800 mm breite Verteiler) Das System ermöglicht die Installation einstellbarer vertikaler Montageschienen im 19-Zoll-, 21-Zoll- und 23-Zoll-Abstand, je nach verwendeter Technik. Mittleres Paar vertikaler Montageschienen Für Verteiler mit einer Tiefe von mehr als 800 mm liefern wir serienmäßig ein drittes Paar vertikaler Montageschienen, das dank seines offenen Profils die Installation tieferer Komponenten nicht behindert. Kürzere Komponenten können mit verschiedenen Trägerarten (optionales Zubehör) an den mittleren Vertikalschienen befestigt werden. Schwenkrahmen Die 800 mm breiten RMA- und RZA-Verteiler können mit einem Schwenkrahmen mit einer Tragfähigkeit von 150 kg ausgestattet werden. Die maximale Einbautiefe für 19-Zoll-Zubehör beträgt 330 mm. 19-Zoll-Standverteiler mit Schutzart IP20 Der Verteiler enthält 4 (bei Verteilern tiefer als 800 mm: 6) verstellbare vertikale Rastschienen zur Montage der Komponenten. Verteilerschrankkonstruktion: geschweißte Stahlkonstruktion mit abnehmbaren Wänden, ein- oder zweiflügeligen Türen aus Massivblech, perforiert (80 % und 86 % Luftdurchlass) oder Glastürausführungen mit 4 mm Sicherheitsglas. Sie können an der Vorder- oder Rückseite des Verteilers montiert werden. Die maximal zulässige Tragfähigkeit der Einzeltüren beträgt 20 kg. Die Mindestbeschichtungsdicke beträgt 65 µm. Diese Schränke sind für die Installation von Daten- und Telekommunikationssystemen und deren Verteilersystemen konzipiert. Der Verteilerahmen und alle abnehmbaren Teile (Seiten- und Rückwände, Türen usw.) sind mit Erdungskabeln verbunden, die während der gesamten Nutzungsdauer des Gehäuses ordnungsgemäß befestigt und eingesteckt sein müssen. Im Boden des Verteilers befindet sich eine M8-Schraube als Hauptanschlusspunkt. Oben und unten befinden sich Kabeleinführungen mit ausbrechbaren Abdeckungen. Die empfohlene maximale statische Belastung des Verteilers beträgt 800 kg bei Verwendung von Nivellierfüßen oder einem Sockel. Material: 4 mm gehärtetes Sicherheitsglas, tiefgezogenes Stahlblech, Kunststoffteile, Montagematerial.

• Höheneinheit: 22U
• Türhöhe: 994 mm
• Empfohlene Höchstlast: 800 kg
• Zolltarifnummer: 8538100090
• Abnehmbare Seitenwände: Ja
• Abnehmbare Rückwand: Ja
• Farbe: Grau (RAL7035)
• Zerlegbar: Nein
• Höhe (außen): 1080 mm
• Verpackungshöhe: 1,080 m
• Vordertür: Glastür, links angeschlagen
• Verriegelung Vordertür: Einpunktverriegelung, Sicherheitsschloss
• Rechte Seitenwand: Massivblech, mit zwei Sicherheitsschlössern
• Linke Seitenwand: Massivblech, mit zwei Sicherheitsschlössern
• Rückwand/Tür: Massivblech-Rückwand, mit zwei Sicherheitsschlössern
• Verriegelung Rücktür: Sicherheitsschloss für Rückwand
• Türbreite: 697 mm
• Herstellernr.: RMA-22-A88-CAX-N1
• EAN-Strichcode: 8595105190531
• Verpackungslänge: 0,800 m
• Verpackungsvolumen: 0,6910 m³
• Herstellerinformation: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Produkthinweis: Die Schrankhöhe ist ohne die mitgelieferten Nivellierfüße aus dem Zubehörpaket angegeben. Bei Montage dieser Füße erhöht sich das Einbaumaß des Schranks um 24 bis 35 mm.
• Maximaler Abstand der vertikalen Schienen: 684 mm
• Ursprungsland: Tschechische Republik
• Im Angebot: Nein
• Stark reduziert: Nein
• Gewicht: 77,670 kg
• Verpackungsbreite: 0,800 m
• Marke: Tritón
• Schutzart: IP20
• Breite: 800 mm
• Tiefe: 800 mm

Verwendung

Stellen Sie das freistehende Rack auf eine ebene Fläche und justieren Sie die Nivellierfüße, um den Schrank zu stabilisieren. Montieren Sie die Geräte auf den mitgelieferten oder standardmäßigen 19-Zoll-Schienen und passen Sie die vertikalen Schienen von vorne nach hinten (und bei 800 mm breiten Versionen auch in der Breite) an die Gerätetiefen an. Nutzen Sie die angeschlagene Vordertür und die abnehmbaren Seiten- und Rückwände für den Zugang während der Installation und Wartung. Führen Sie die Kabel durch die oberen, unteren oder hinteren Ausbruchsöffnungen, verwenden Sie die Bürstenleiste zur Staubminimierung und installieren Sie bei Bedarf Lüftereinheiten in den vorgesehenen Öffnungen, wenn aktive Belüftung erforderlich ist. Schließen Sie das Erdungssystem als Teil der Installation an.

Empfehlungen

Für einen sicheren Betrieb und Langlebigkeit verteilen Sie das Gewicht gleichmäßig über das Rack, befolgen Sie die herstellerseitigen Anzugs- und Befestigungsspezifikationen für Tap-tite-Schrauben und sorgen Sie für eine ordnungsgemäße Erdung und Belüftung. Verwenden Sie geeignetes Kabelmanagement-Zubehör, um den Luftstrom aufrechtzuerhalten und ein Blockieren der Lüfteröffnungen zu vermeiden.
