Freistehendes Rack-Schrank EFB Elektronik PRO-2486GR.G1SV 24U, max. Belastung 1000 kg, Schlüsselschloss, IP20, grau

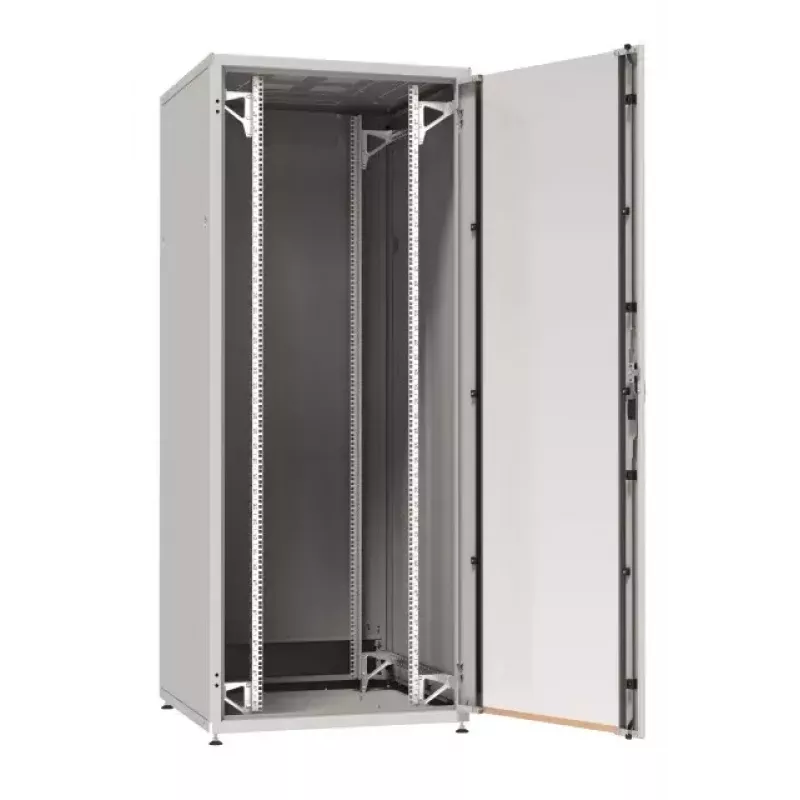

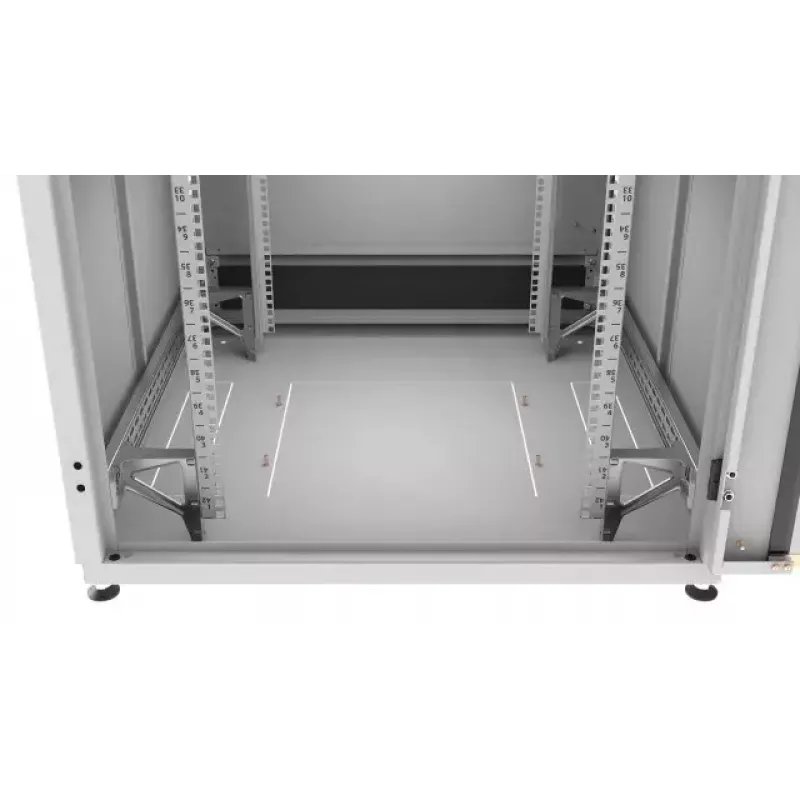

Freistehendes Rack-Schrank EFB Elektronik PRO-2486GR.G1SV ist ein 19" Netzwerkschrank mit 24U Einbauhöhe, konzipiert für die Installation von Netzwerk-, Server- und Telekommunikationsgeräten in Innenräumen. Das Stahlblechgehäuse mit verschraubtem Rahmen wird komplett vormontiert geliefert und ist selbstbelüftet und zerlegbar. Im Inneren befinden sich vier verzinkte 19" Profile (zwei vorne, zwei hinten) mit stufenloser Tiefenverstellung und umgekehrter Höheneinheit-Nummerierung. Die Vordertür hat ein 5 mm Sicherheitsglasfenster und einen abschließbaren 3-Punkt-Drehgriff (bei bis zu 24U 1-Punkt-Griff) inklusive Profil-Halbzylinder gemäß DIN 18252 / EN 1303; der Halbzylinder kann kundenseitig ausgetauscht werden (30/10 mm). Die Rücktür ist eine einteilige verkürzte Stahltür mit zwei Schnappverschlüssen (Schlüssel gleich wie vorne) und einer 3U Kabeleinführungsblende unten (690 x 67 mm). Dach und Boden haben vorgestanzte Öffnungen für die Kabeleinführung und das Dach ist für die Aufnahme von 2- oder 4-Lüftereinheiten vorbereitet; der Boden enthält eine vorgestanzte Öffnung für Filter oder Kabeleinführungsmodule. Alle Schrankteile sind intern geerdet und eine vormontierte Erdungsschiene ist hinten mittig montiert (Anschlüsse: 2 x M5 + 2 x 8 mm). Lackierung RAL7035 (lichtgrau), Schutzart IP20. Lieferung auf Einwegpalette in Transportverpackung.

Vorteile

Der Schrank bietet eine stabile Stahlkonstruktion mit stufenlos tiefenverstellbaren verzinkten 19" Profilen, umgekehrter Höheneinheit-Nummerierung für eine übersichtliche Installation und eine abschließbare Vordertür mit Sicherheitsglasfenster für kontrollierten Zugang und Sichtbarkeit der Geräte. Vormontierte Erdung, mehrere Kabeleinführungsöffnungen und die Dachvorbereitung für Lüfter vereinfachen Installation und Kühlungsplanung. Mitgeliefertes Zubehör wie Käfigmuttern, Nivellierfüße, Erdungskabel und Schlüssel ermöglichen eine sofortige Inbetriebnahme.

Geeignet für

• Kleine bis mittlere Serverräume und Datenverteiler
• Montage von Netzwerk- und Telekommunikationsgeräten (Switches, Patchpanels, Router)
• IT-Installationen in Innenräumen, die eine sichere, abschließbare Rack-Montage erfordern
• Umgebungen, die Kabelmanagement und vorbereitete Belüftung benötigen

Wichtige Spezifikationen

• Modell: EFB Elektronik PRO-2486GR.G1SV
• Einbauhöhe: 24U (19")
• Maximale Belastung: 1000 kg (für Tiefen 600 / 800 mm)
• Schutzklasse: IP20 (Innenanwendung)
• Material: Stahlblechgehäuse mit verschraubtem Rahmen
• Vordertür: Sicherheitsglas 5 mm, abschließbarer 3-Punkt-Griff (1-Punkt bis 24U)
• Profile: 4 x verzinkte 19" Profile, tiefenverstellbar
• Erdung: interne Erdung der Sektionen, vormontierte Erdungsschiene (2 x M5 + 2 x 8 mm)
• Oberfläche: RAL7035, lichtgrau
• Mitgeliefertes Zubehör: Bürstenleiste, Satz Käfigmuttern (20 Stk.), Erdungsschiene und Erdungskabel, 4 Nivellierfüße M12, 2 Schlüssel

Verwendung

Stellen Sie den Schrank auf eine stabile, ebene Oberfläche und justieren Sie die Nivellierfüße, um eine korrekte Ausrichtung zu erreichen. Montieren Sie die Geräte mit den mitgelieferten Käfigmuttern in den 19" Profilen; passen Sie die Profiltiefe bei Bedarf an die Gerätegröße an. Führen Sie Kabel durch die Öffnungen in Dach, Boden oder Rückseite und nutzen Sie die 3U Bodenblende für größere Kabelbündel. Verbinden Sie die Erdungsschiene mit der Gebäudeerdung unter Verwendung der mitgelieferten Erdungskabel. Installieren Sie bei Bedarf aktiver Belüftung Lüftereinheiten in den Dachausschnitten und setzen Sie Filter oder Kabeleinführungsmodule in die vorgestanzten Bodenöffnungen ein.

Empfehlungen

Für einen sicheren und zuverlässigen Betrieb verteilen Sie das Gewicht gleichmäßig über die Einbauhöhen und überschreiten Sie nicht die maximale Belastung von 1000 kg. Nutzen Sie die vorgestanzten Öffnungen und vorbereiteten Lüfterpositionen, um ein angemessenes Kabelmanagement und eine ausreichende Belüftung für wärmeerzeugende Geräte zu gewährleisten. Stellen Sie sicher, dass der Schrank an einen ordnungsgemäßen Erdungspunkt angeschlossen ist und halten Sie Vorder- und Rücktür im Normalbetrieb geschlossen, um die physische Sicherheit und das Luftstromdesign aufrechtzuerhalten.
