Freistehendes Rack EFB Elektronik PRO-4288GR.G1S1

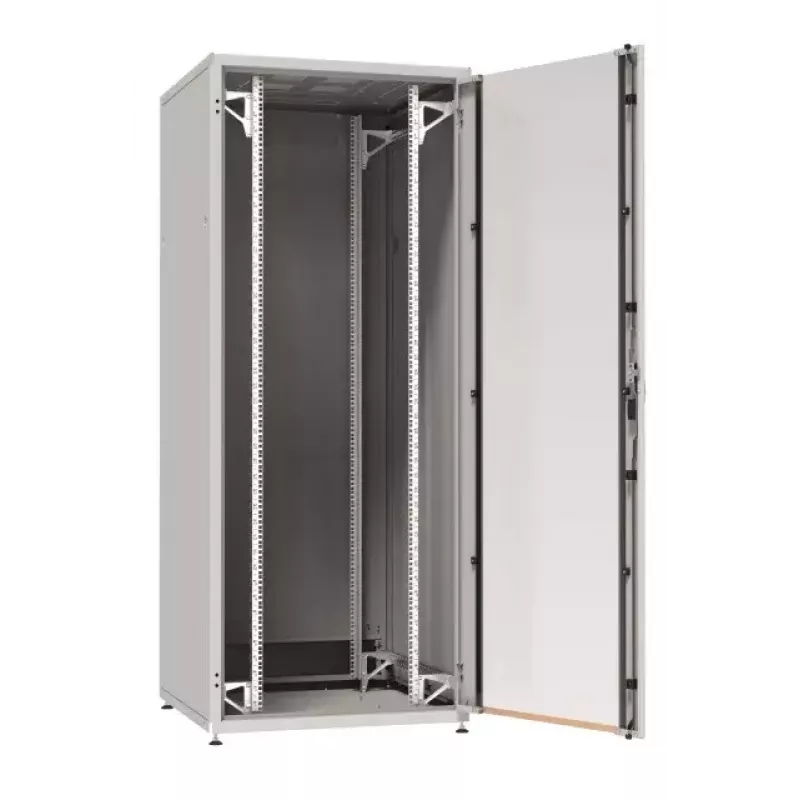

Das EFB Elektronik PRO-4288GR.G1S1 ist ein freistehendes 19″-Rack-Gehäuse mit einer Kapazität von 42 HE und einer Breite und Tiefe von 800 mm. Das aus Stahlblech mit verschraubtem Rahmen gefertigte und komplett vormontiert gelieferte Gehäuse verfügt über Selbstbelüftung, abnehmbare Seitenteile und eine hellgraue Oberfläche in RAL7035. Die Einheit umfasst vordere und hintere 19″-Profile (insgesamt 4, verzinkt und tiefenverstellbar), eine gerahmte Vordertür mit 5 mm zertifiziertem Sicherheitsglas und eine durchgehende Stahlrücktür. Die Türen sind mit einem 3-Punkt-Drehgriff abschließbar (1-Punkt bis 24 HE) und werden mit einem Profilhalbzylinder (30/10 mm) geliefert, der vom Kunden ausgetauscht werden kann.

Vorteile

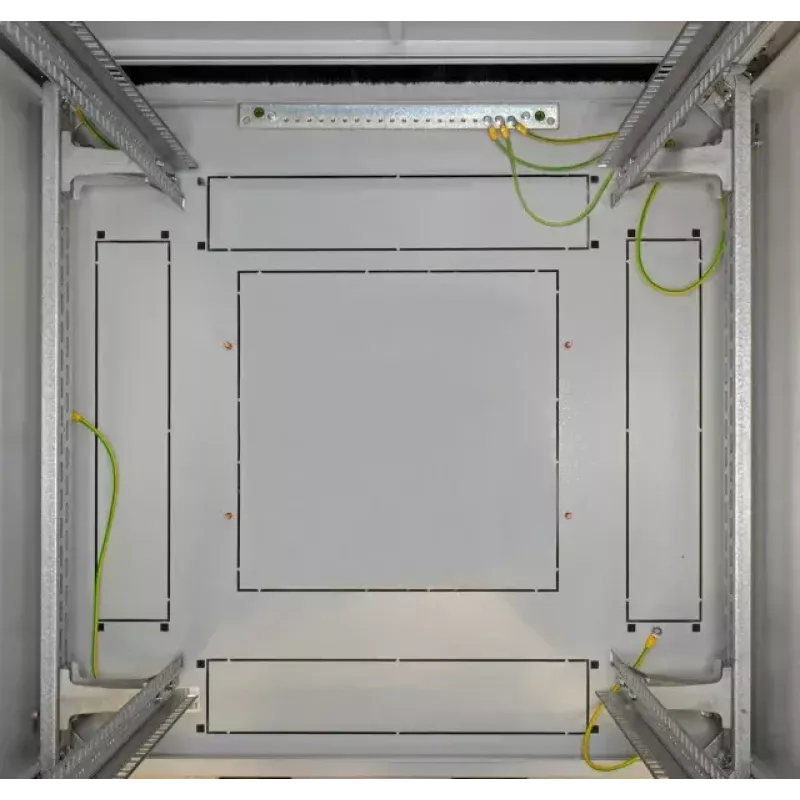

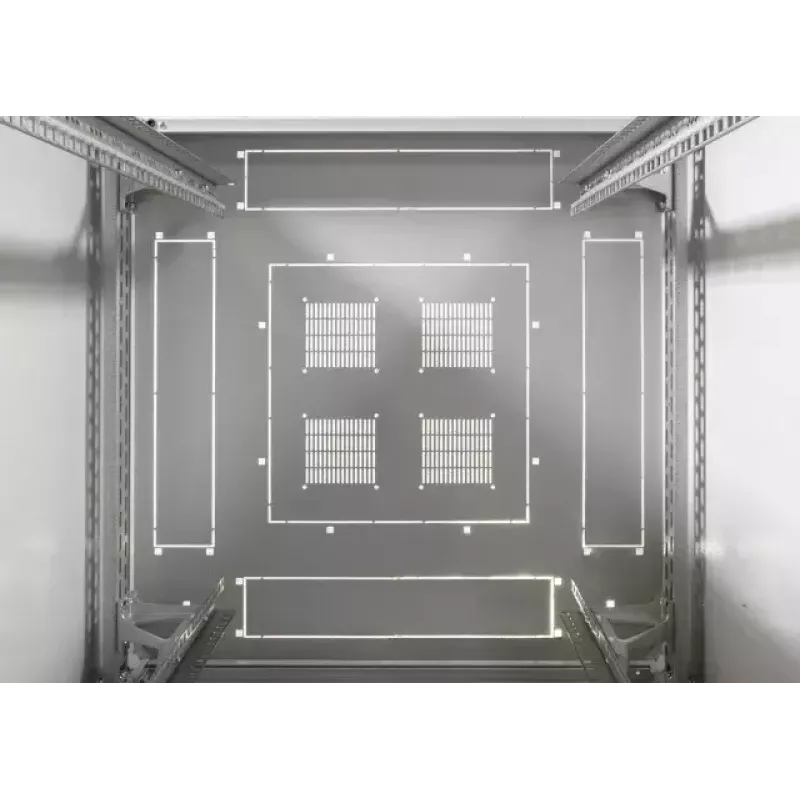

Das PRO-4288GR.G1S1 bietet eine stabile Unterstützung für IT-Geräte mit einer maximalen Last von 1000 kg bei 600/800 mm Tiefe und erhöhter Kapazität für tiefere Geräte. Vormontierte Erdungskomponenten und eine interne Erdungsschiene vereinfachen die Erdung, während vorgefertigte Öffnungen im Dach und Boden einen einfachen Kabeleinzug und die Installation von Lüfter- oder Filtermodulen ermöglichen. Durch die stapel- und anreihbare Bauweise ist eine flexible Anordnung in Rackreihen möglich, und das mitgelieferte Zubehör (Bürste, Käfigmuttern, Erdungskabel, Nivellierfüße und Schlüssel) reduziert den Bedarf an zusätzlichen Teilen bei der Lieferung.

Geeignet für

• Unterbringung von 19″-Servern, -Switches und -Patchpanels
• Kleine bis mittlere Datacenter und Kommunikationsräume
• Innen-Netzwerkinfrastruktur in Büros und Serverräumen

Technische Daten

• Rackgröße: 19″
• Höhe: 1963 mm (42 HE)
• Breite: 800 mm
• Tiefe: 800 mm
• Tragfähigkeit: max. 1000 kg (bei 600/800 mm Tiefe)
• Schutzart: IP20
• Oberfläche: RAL7035 hellgrau
• Vordertür: Sicherheitsglas (5 mm) mit abschließbarem 3-Punkt-Griff
• Rücktür: durchgehend Stahl mit abschließbarem Griff
• Profile: 4 x 19″ verzinkt, tiefenverstellbar
• Mitgeliefertes Zubehör: Bürste, Käfigmuttern-Set (20 Stück), Erdungsschiene und -kabel, 4 Nivellierfüße M12, 2 Schlüssel

Verwendung

Stellen Sie das freistehende Rack auf eine ebene Fläche und justieren Sie die Nivellierfüße für Stabilität. Entfernen Sie die abnehmbaren Seitenteile, um Zugang zum Innenraum zu erhalten, und montieren Sie die Geräte auf den verzinkten 19″-Profilen, die stufenlos tiefenverstellbar sind, um unterschiedliche Gerätetiefen aufzunehmen. Führen Sie die Kabel durch die vorgefertigten Öffnungen im Dach oder Boden; bei 800 mm Breite verwenden Sie die rückseitigen und oberen Eingänge je nach Bedarf. Installieren Sie Lüfter- oder Filtermodule in den Dachausschnitten, wenn zusätzliche Belüftung oder gefilterter Luftstrom benötigt wird. Stellen Sie sicher, dass das Profilhalbzylinderschloss nach der Installation korrekt ausgerichtet ist; es kann bei Bedarf vom Kunden ausgetauscht werden.

Empfehlungen

Für einen sicheren Betrieb verteilen Sie das Gerätegewicht gleichmäßig im Rack, sichern Sie schwere Geräte in den unteren HE-Positionen und sorgen Sie für ordnungsgemäße Erdung mit der mitgelieferten Erdungsschiene und den Kabeln. Verwenden Sie die vorgefertigten Kabeleinführungen und verfügbaren Lüfterplätze, um den Luftstrom zu steuern und eine Blockierung der Belüftungswege zu vermeiden. Das Gehäuse ist IP20-zertifiziert und nur für Innenräume geeignet.
