Freistehender Schrank Triton RMA-27-A68-CAX-N1 27U 800 kg Grau

Geschweißter, freistehender Verteilerschrank mit abnehmbaren Seiten- und Rückwänden, IP20, Tragfähigkeit 800 kg. Die neue Generation der freistehenden RMA-Verteilerschrankserie N1 nutzt innovative Elemente in der Rahmenkonstruktion, die eine höhere Tragfähigkeit von 800 kg für alle Größen bei gleichbleibender Baustabilität ermöglichen. Hohe Stabilität der Konstruktion. Das RMA besitzt eine robuste geschweißte Konstruktion. Die hohe Verarbeitungsqualität und neueste Technologien sorgen für eine ansprechende Optik des Wagens. Die Doppeltüren sind mit einsteckbaren Scharnieren ausgestattet. Flexible Türöffnung. Das Scharniersystem ermöglicht eine Öffnung der Tür um nahezu 180°. Die Türen lassen sich leicht entnehmen und der Türanschlag wechseln. Triton-Hebelgriffe. Wir fertigen eigene schwenkbare Hebelgriffe für freistehende Verteiler. Durch Austausch des Kunststoffmoduls (nicht im Zubehörpaket enthalten) kann auch ein Halbzylinder-Schließzylinder eingesetzt werden (optionales Zubehör). Patent: PUV 2013-27443. Einstellbare vertikale Einbauschienen. Die vertikalen 19″-Rasterschienen sind in der Gehäusetiefe stufenlos verstellbar. Dies erleichtert die Installation von Komponenten und das Kabelmanagement. Abnehmbare Seiten- und Rückwände. Das RMA verfügt über einen geschweißten Rahmen und abnehmbare Seitenwände. Diese sind ebenso wie die Rückwand standardmäßig mit gleichschließenden Schlössern am Rahmen befestigt. Spezielle Türen für Lüftungseinheiten. Für diesen Verteilertyp kann eine spezielle Vollblechtür für den Einbau der Lüftungseinheiten RAx-CH-X0x-X3 bestellt werden. Weitere Informationen finden Sie im Abschnitt Aktive Belüftung. Ausbrechbare Kabeleinführungen. Die Kabeleinführungen im rückwärtigen Teil des Verteilers sind mit ausbrechbaren Blindplatten versehen. Diese können mit der Bürstenleiste gegen Staub abgedichtet werden. Ein Kunststoffrahmen schützt die Kabel vor Beschädigung (beides im Zubehörpaket enthalten). Öffnung für die Lüftungseinheit. Die große Öffnung mit ausbrechbarer Blende ermöglicht das Einsetzen und Entfernen eines Triton-Lüfterpanels von außen ohne Schrauben. Rollen, Nivellierfüße, Sockel. Der Verteiler kann bei Bedarf mit dem optionalen Zubehör für Sockel, Rollen oder Schwerlastrollen mit Stützrahmen auf Nivellierfüßen (Teil des Zubehörpakets) installiert werden. Rückwand. Die abnehmbaren Seiten- und Rückwände haben standardmäßig die gleichen gleichschließenden Schlösser wie die Vordertür. Belüftungsschlitze im Rahmen. Die RMA-Verteiler verfügen über Belüftungsschlitze im Rahmen zur Zufuhr von Kühlluft zu den eingebauten Komponenten. Die Kühlung kann durch den Einbau einer Lüftungseinheit unterstützt werden. Erdung. Alle abnehmbaren Teile sind gemäß den geltenden Normen miteinander verbunden und geerdet. Flex-Rahmen (gilt für 800 mm breite Verteiler). Das System ermöglicht die Installation von einstellbaren vertikalen Montageschienen mit 19″-, 21″- und 23″-Abstand, je nach verwendeter Technik. Mittleres Paar vertikaler Montageschienen. Bei Verteilern mit einer Tiefe über 800 mm liefern wir standardmäßig ein drittes Paar vertikaler Montageschienen, die durch ihr offenes Profil die Installation tieferer Komponenten nicht behindern. Kürzere Komponenten können mithilfe verschiedener Halterungen (optionales Zubehör) an den mittleren Vertikalschienen befestigt werden. Schwenkrahmen. Die 800 mm breiten RMA- und RZA-Verteiler können mit einem Schwenkrahmen mit einer Tragfähigkeit von 150 kg ausgestattet werden. Die maximale Einbautiefe für 19″-Zubehör beträgt 330 mm. 19″-Standverteiler mit Schutzart IP20. Der Verteiler enthält 4 (6 bei Verteilern tiefer als 800 mm) einstellbare vertikale Rastschienen zur Montage der Komponenten. Verteilerschrank-Konstruktion: geschweißte Stahlkonstruktion mit abnehmbaren Wänden, ein- oder zweiflügelige Türen in Vollblech, perforiert (80 % und 86 % Luftdurchlass) oder Glastür-Ausführungen mit 4 mm dickem Sicherheitsglas. Sie können an der Vorder- oder Rückseite des Verteilers montiert werden. Die maximal zulässige Tragfähigkeit der einzelnen Türen beträgt 20 kg. Die Mindestschichtdicke beträgt 65 µm. Diese Schränke sind für die Installation von Daten- und Telekommunikationssystemen sowie deren Verteilersystemen konzipiert. Der Verteilerschrank und alle abnehmbaren Teile (Seiten- und Rückwände, Türen, ...) sind mit Erdungskabeln verbunden, die für die gesamte Lebensdauer des Gehäuses ordnungsgemäß befestigt und eingesteckt sein müssen. Im Boden des Verteilerschranks befindet sich eine M8-Schraube als Haupterdungspunkt. Kabeleinführungen mit ausbrechbaren Abdeckungen befinden sich oben und unten. Die empfohlene maximale statische Belastbarkeit des Verteilerschranks beträgt 800 kg bei Verwendung von Nivellierfüßen oder einem Sockel. Material: 4 mm gehärtetes Sicherheitsglas, tiefgezogenes Stahlblech, Kunststoffteile, Montagematerial.

• Höheneinheit: 27U
• Türhöhe: 1214 mm
• Empfohlene maximale Belastung: 800 kg
• Zolltarifnummer: 8538100090
• Abnehmbare Seitenwände: Ja
• Abnehmbare Rückwand: Ja
• Farbe: Grau (RAL7035)
• Zerlegbar: Nein
• Höhe (außen): 1300 mm
• Verpackungshöhe: 1,300 m
• Verpackungsvolumen: 0,6240 m³

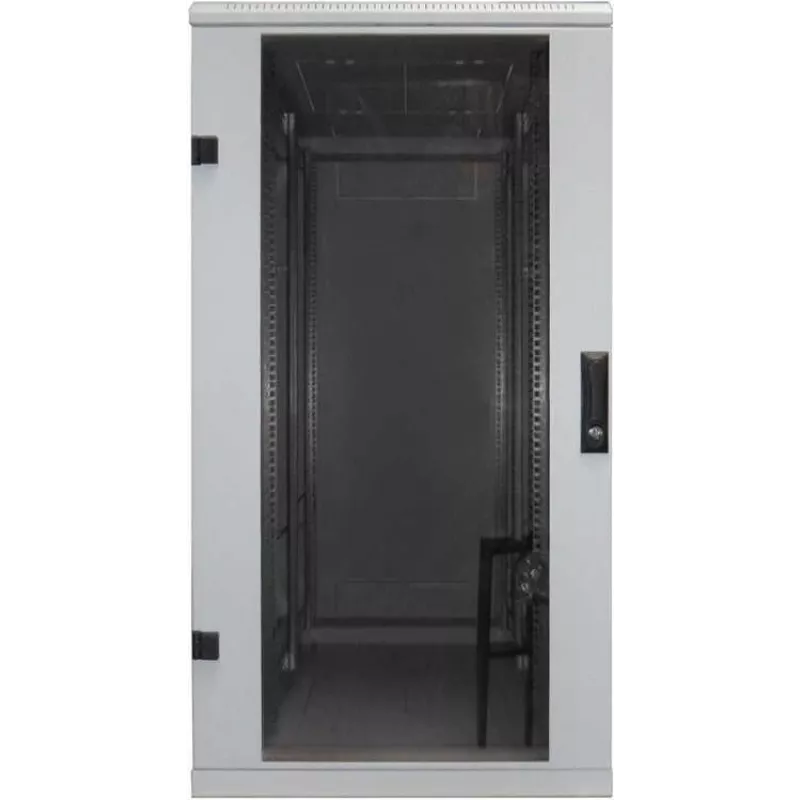

• Vordertür: Glastür mit Linksanschlag
• Verriegelung der Vordertür: Ein-Punkt-Verriegelung, Sicherheitsschloss
• Rechte Seitenwand: Vollblech, mit zwei Sicherheitsschlössern
• Linke Seitenwand: Vollblech, mit zwei Sicherheitsschlössern
• Rückwand/Tür: Vollblech-Rückwand, mit zwei Sicherheitsschlössern
• Verriegelung der Rücktür: Sicherheitsschloss für Rückwand
• Türbreite: 497 mm
• Herstellernummer: RMA-27-A68-CAX-N1
• EAN-Barcode: 8595105190944
• Verpackungslänge: 0,800 m
• Herstellerinformationen: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Produkthinweis: Die Gehäusehöhe ist ohne die im Zubehörpaket mitgelieferten Nivellierfüße angegeben. Wenn diese Füße montiert werden, erhöht sich das Installationsmaß des Schranks um 24 bis 35 mm.
• Maximaler Abstand der Vertikalschienen: 717 mm
• Herkunftsland: Tschechische Republik
• Im Angebot: Nein
• Stark reduziert: Nein
• Gewicht: 68,200 kg
• Verpackungsbreite: 0,600 m
• Marke: Tritón
• Breite: 600 mm
• Schutzart: IP20
• Tiefe: 800 mm

Verwendung

Stellen Sie den Schrank auf die mitgelieferten Nivellierfüße oder bringen Sie je nach Aufstellort optionale Rollen oder einen Sockel an. Stellen Sie die vertikalen 19″-Schienen auf die für Ihre Geräte erforderliche Tiefe ein und montieren Sie die Geräte mit geeigneten Rackschrauben und Zubehör. Führen Sie die Kabel durch die ausbrechbaren Blindplatten im Boden, in der Decke oder in der Rückwand; verwenden Sie die mitgelieferten Bürstenleisten oder schützenden Kantenrahmen, um Staubeintritt zu reduzieren. Wenn aktive Kühlung erforderlich ist, bestellen Sie die kompatible Lüftertür und die Triton-Lüftereinheiten und installieren Sie diese in der dafür vorgesehenen Öffnung.

Empfehlungen

Bei schweren Lasten oder Installationen über 500 kg installieren Sie das horizontale Kabelmanagementsystem im Rahmen, um die Struktur zu verstärken. Bei Gehäusen mit einer Tiefe über 800 mm verwenden Sie die mitgelieferten zentralen Vertikalschienen und geeignete Halterungen zur Montage kürzerer Geräte. Stellen Sie die Verbindung aller abnehmbaren Teile gemäß den lokalen Normen sicher und erwägen Sie Lüftereinheiten für eine verbesserte Luftzirkulation bei dicht bestückten Gerätekonfigurationen.
