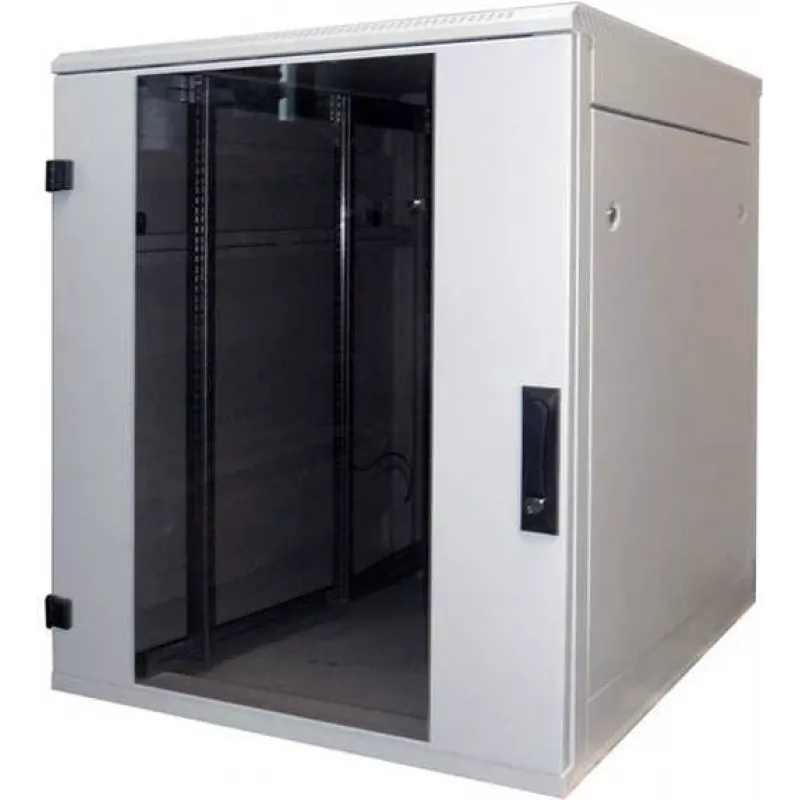

Freistehender Schrank Triton Delta S 18U

Geschweißter, freistehender Verteilerschrank mit abnehmbaren Seiten- und Rückwänden, IP20, Tragfähigkeit 800 kg Die neue Generation der freistehenden Verteilerschrank-Serie N1 RMA nutzt innovative Elemente in der Rahmenkonstruktion, die eine höhere Tragfähigkeit von 800 kg für alle Größen bei gleichbleibender Konstruktionsfestigkeit ermöglichen. Hohe Stabilität der Konstruktion Der RMA verfügt über eine robuste, geschweißte Konstruktion. Die hohe Verarbeitungsqualität und die neuesten Technologien sorgen für das großartige Erscheinungsbild des Wagens. Die Doppeltüren sind mit Einsteck-Scharnieren ausgestattet. Flexible Türöffnung Das Scharniersystem ermöglicht ein Öffnen der Tür um fast 180°. Die Türen können leicht entfernt und der Türanschlag gewechselt werden. Triton-Hebelgriffe Wir fertigen unsere eigenen schwenkbaren Hebelgriffe für freistehende Verteiler. Durch Austausch des Kunststoffmoduls (nicht im Zubehör enthalten) kann auch ein Halbzylinder-Schließzylinder verwendet werden (optionales Zubehör). Patent: PUV 2013-27443 Einstellbare vertikale Verriegelungsschienen Die vertikalen 19"-Rasterschienen sind in der Gehäusetiefe stufenlos einstellbar. Dies erleichtert die Installation von Komponenten und das Kabelmanagement. Abnehmbare Seiten- und Rückwände Der RMA hat einen geschweißten Rahmen und abnehmbare Seitenwände. Wie die Rückwand sind diese standardmäßig mit gleichschließenden Schlössern am Rahmen befestigt. Spezielle Türen für Lüftungseinheiten Für diesen Verteilertyp kann eine spezielle massive Blechtür für den Einbau der RAx-CH-X0x-X3 Lüftungseinheiten bestellt werden. Weitere Informationen finden Sie im Abschnitt Aktive Belüftung. Ausbrechplatten Die Kabeleinführungen im hinteren Teil des Verteilers sind mit ausbrechbaren Blindplatten ausgestattet. Sie können mit der Bürstenleiste gegen Staub abgedichtet werden. Ein Kunststoffrahmen schützt die Kabel vor Beschädigungen (beide sind im Zubehör enthalten). Öffnung für die Lüftungseinheit Die große Öffnung mit einer ausbrechbaren Platte ermöglicht das Einsetzen und Entfernen eines Triton-Lüfterpanels von außen ohne Schrauben. Rollen, Nivellierfüße, Sockel Der Verteiler kann mit Nivellierfüßen (Teil des Zubehörs) unter Verwendung der optionalen Ausrüstung für Sockel, Rollen oder Schwerlastrollen mit Stützrahmen bei Bedarf installiert werden. Rückwand Die abnehmbaren Seiten- und Rückwände haben standardmäßig die gleichen gleichschließenden Schlösser wie die Vordertür. Belüftungsschlitze im Rahmen Die RMA-Verteiler verfügen über Belüftungsschlitze im Rahmen für die Zufuhr von Kühlluft zu den eingebauten Komponenten. Die Kühlung kann durch den Einbau einer Lüftungseinheit unterstützt werden. Erdung Alle abnehmbaren Teile sind miteinander verbunden und gemäß den einschlägigen Normen geerdet. Flex-Rahmen (gilt für 800 mm breite Verteiler) Das System ermöglicht die Installation von einstellbaren vertikalen Montageschienen mit 19"-, 21"- und 23"-Abständen, je nach verwendeter Technologie. Mittleres Paar vertikaler Montageschienen Für Verteilerschränke mit einer Tiefe von über 800 mm liefern wir standardmäßig ein drittes Paar vertikaler Montageschienen, die durch ihr offenes Profil die Installation tieferer Komponenten nicht behindern. Kürzere Komponenten können an den mittleren Vertikalschienen mit verschiedenen Halterungen (optionales Zubehör) befestigt werden. Schwenkrahmen Die 800 mm breiten RMA- und RZA-Verteiler können mit einem Schwenkrahmen mit einer Tragfähigkeit von 150 kg ausgestattet werden. Die maximale Einbautiefe für 19"-Zubehör beträgt 330 mm. 19"-Standverteiler mit Schutzart IP20 Der Verteiler enthält 4 (6 bei Verteilern tiefer als 800 mm) einstellbare vertikale Rastschienen für die Installation der Komponenten. Verteilerschrankkonstruktion: geschweißte Stahlkonstruktion mit abnehmbaren Wänden, ein- oder zweiflügelige Türen in massivem Stahlblech, perforierte (80 % und 86 % Luftdurchlass) oder Glastürvarianten mit 4 mm dickem Sicherheitsglas. Sie können vorne oder hinten am Verteiler montiert werden. Die maximal zulässige Belastung der einzelnen Türen beträgt 20 kg. Die Mindestbeschichtungsdicke beträgt 65 µm. Diese Schränke sind für die Installation von Daten- und Telekommunikationssystemen und deren Verteilersystemen vorgesehen. Der Verteilerrahmen und alle abnehmbaren Teile (Seiten- und Rückwände, Türen, ...) sind mit Erdungskabeln verbunden, die für die gesamte Lebensdauer des Gehäuses ordnungsgemäß befestigt und eingesteckt sein müssen. Im Boden des Verteilerschranks befindet sich eine M8-Schraube als Haupterdungspunkt. Die Kabeleinführungen mit ausbrechbaren Abdeckungen befinden sich oben und unten. Die empfohlene maximale statische Belastung des Verteilers beträgt 800 kg bei Verwendung von Nivellierfüßen oder einem Sockel. Material: 4 mm gehärtetes Sicherheitsglas, tiefgezogenes Stahlblech, Kunststoffteile, Montagematerial.

• Empfohlene maximale Belastung: 800kg
• Zolltarifnummer: 8538100090
• Abnehmbare Seitenwände: Ja
• Abnehmbare Rückwand: Ja
• Farbe: Grau (RAL7035)
• Zerlegbar: Nein
• Höhe (außen): 900mm
• Verpackungshöhe: 0,900m
• Verpackungsvolumen: 0,5400m³
• Vordertür: Glastür, links angeschlagen
• Verriegelung der Vordertür: Einpunktverriegelung, Sicherheitsschloss
• Seitenwand rechts: Massives Stahlblech, mit zwei Sicherheitsschlössern
• Seitenwand links: Massives Stahlblech, mit zwei Sicherheitsschlössern
• Rückwand/Tür: Massive Stahlblechrückwand, mit zwei Sicherheitsschlössern
• Verriegelung der Rückwand: Sicherheitsschloss für Rückwand
• Türbreite: 497mm
• Herstellernummer: RMA-18-A61-CAX-N1
• EAN Barcode: 8595105192078
• Verpackungslänge: 1,000m
• Herstellerinformation: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Produkthinweis: Die Schrankhöhe ist ohne die im Zubehör enthaltenen Nivellierfüße angegeben. Wenn diese Füße montiert werden, erhöht sich das Einbaumaß des Schranks um 24 bis 35 mm.
• Maximaler Abstand der Vertikalschienen: 917mm
• Ursprungsland: Tschechische Republik
• Im Angebot: Nein
• Stark reduziert: Nein
• Gewicht: 62,850kg
• Verpackungsbreite: 0,600m
• Marke: Tritón
• Breite: 600mm
• Höheneinheiten: 18U
• Schutzklasse: IP20
• Türhöhe: 814mm
• Tiefe: 1000mm

Verwendung

Stellen Sie den freistehenden Schrank auf eine ebene Fläche und justieren Sie die Nivellierfüße, bis der Schrank stabil steht. Installieren Sie die Geräte auf den 19"-Schienen und verschieben Sie die vertikalen Schienen je nach Gerätetiefe; bei 800 mm breiten Schränken kann der Rahmen bei Bedarf auch in der Breite verstellt werden. Führen Sie die Kabel durch die oberen, unteren oder hinteren Einführungen, entfernen Sie die entsprechenden ausbrechbaren Blindplatten und verwenden Sie die Bürstenleiste, um das Eindringen von Staub zu begrenzen. Setzen Sie bei Bedarf Lüftereinheiten in die dafür vorgesehenen Öffnungen oben oder unten ein, wenn eine aktive Belüftung erforderlich ist, und schließen Sie die Erdung des Schranks an die Gebäudeerde an.

Empfehlungen

Für eine optimale Leistung verteilen Sie das Gewicht der Geräte gleichmäßig, platzieren Sie schwerere Geräte weiter unten im Rack und lassen Sie Platz für die Luftzirkulation. Verwenden Sie die verschließbaren Paneele, um den Zugang einzuschränken und halten Sie die Erdungsverbindung aufrecht. Bei Installationen mit hoher Packungsdichte oder hoher Wärmeentwicklung sollten Sie die Installation von Lüftern oder anderen aktiven Kühloptionen in den dafür vorgesehenen Lüfteröffnungen in Betracht ziehen.
