Frame-Upgrade-Kit Thermal Grizzly TG-CF-I1851-V1 Aluminium Schwarz 71x51x6mm

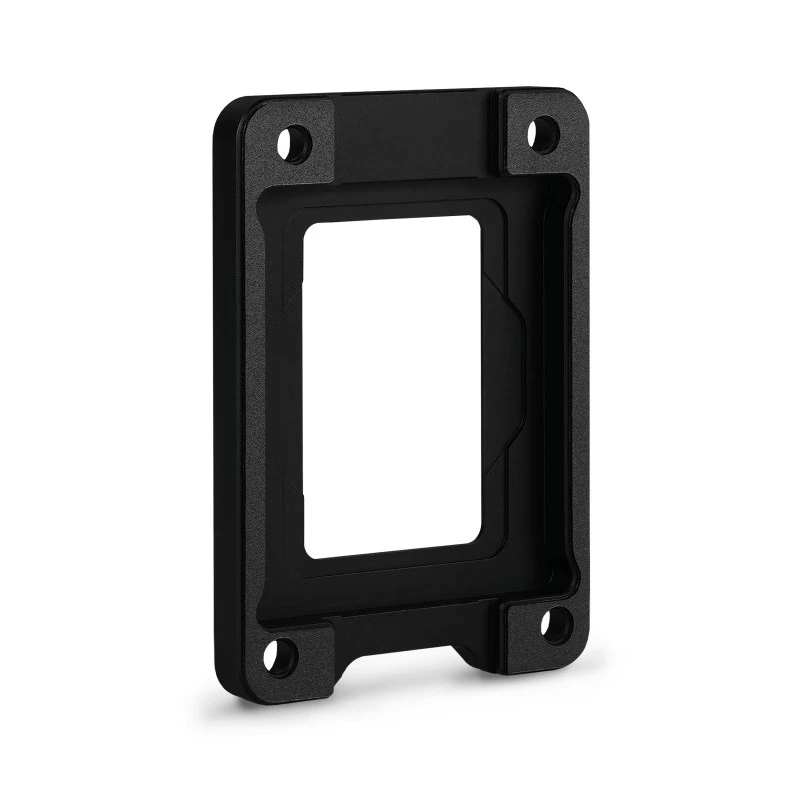

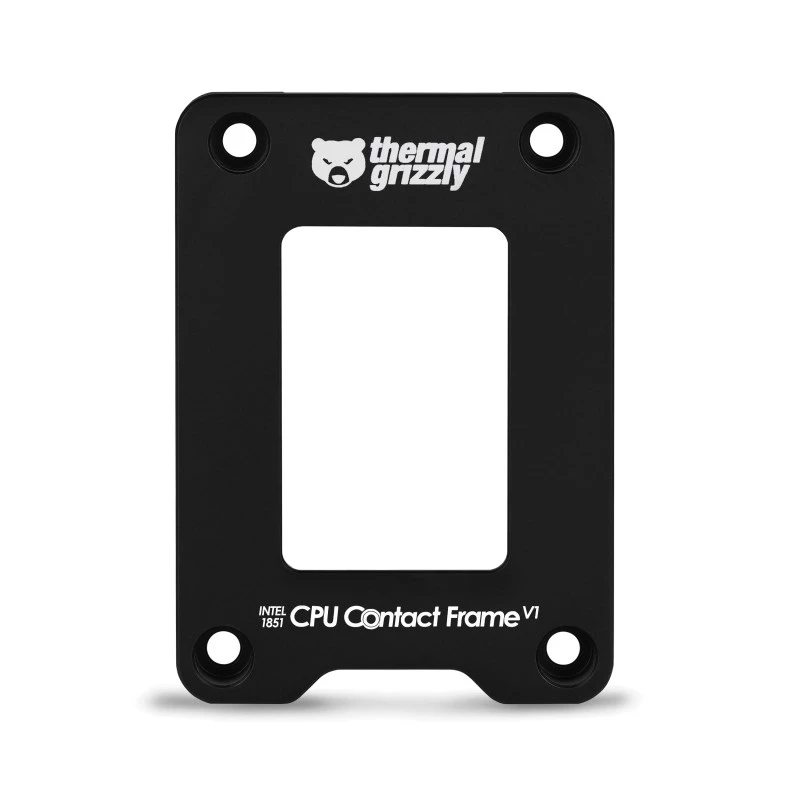

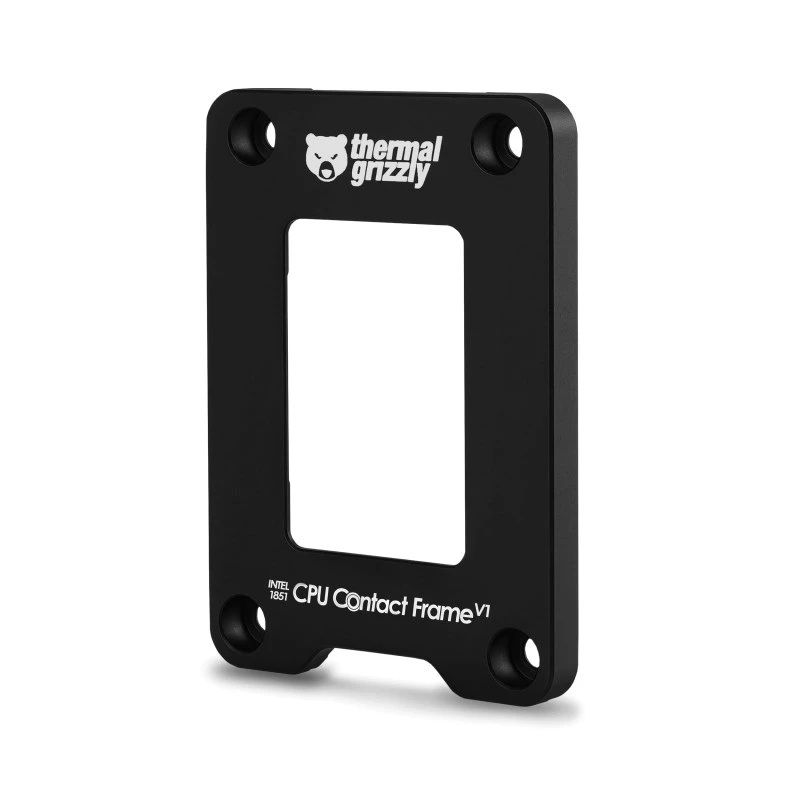

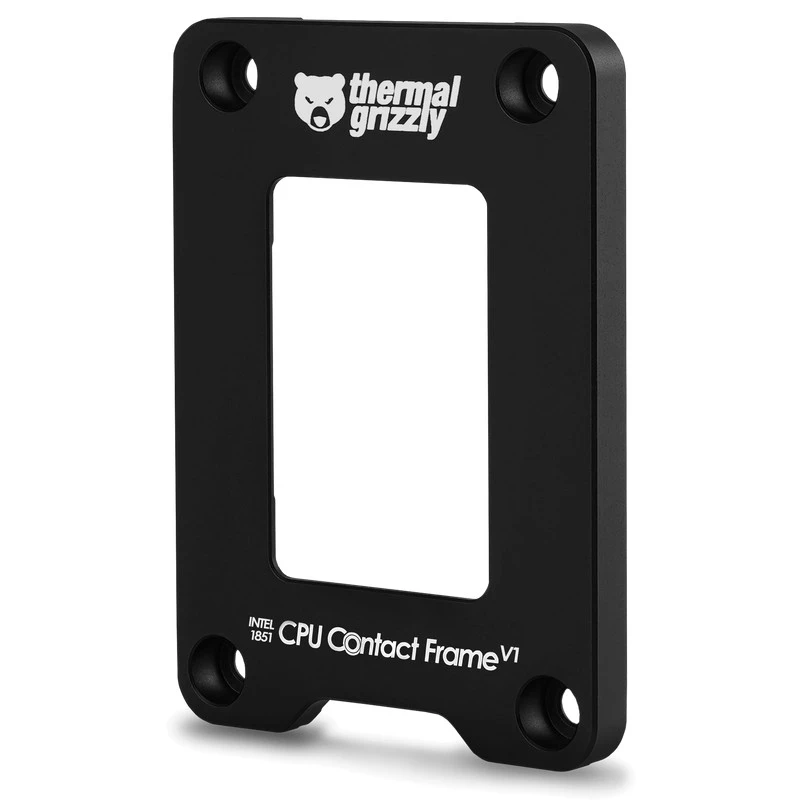

Das Thermal Grizzly Intel 1851 CPU Contact Frame V1 ist eine Montagehilfe für Intel LGA1851-Mainboards, die den standardmäßigen Integrated Loading Mechanism (ILM) ersetzt. Gefertigt aus eloxiertem Aluminium mit den Abmessungen 71×51×6 mm, sorgt der Kontaktrahmen für eine gleichmäßige Druckverteilung auf der CPU und reduziert die konkave Verformung des Integrated Heat Spreader (IHS) der CPU, wodurch der Kontakt zwischen IHS und CPU-Kühler verbessert und niedrigere Temperaturen erzielt werden.

Vorteile

Der Rahmen senkt die CPU-Temperaturen, indem er den mechanischen Kontakt zwischen Kühler und IHS verbessert. Er besteht aus eloxiertem Aluminium für Langlebigkeit und eine saubere Optik, und die Installation ist unkompliziert und erfordert nur wenige Schritte. Beim Austausch eines RL‑ILM oder eines Standard-ILM sind messbare Temperatursenkungen des Prozessors zu erwarten.

Geeignet für

• Intel Core Ultra 200 Serie Prozessoren auf LGA1851-Sockel
• Setups, bei denen die durch den ILM verursachte IHS-Verbiegung die Kühleffizienz verringert
• Systeme, bei denen der IHS um nicht mehr als 0,2 mm abgeschliffen wurde
• Mainboards mit ausreichendem Freiraum unter dem CPU-Bereich (auf Bauteile unter dem Rahmen achten)

Technische Daten

• Modell: Intel 1851 CPU Contact Frame V1 (TG-CF-I1851-V1)
• Material: Eloxiertes Aluminium
• Farbe: Schwarz
• Abmessungen: 71 × 51 × 6 mm
• Kompatibilität: LGA1851-Sockel, Intel Core Ultra 200 Serie; kompatibel mit CPUs, deren IHS um bis zu 0,2 mm abgefräst ist

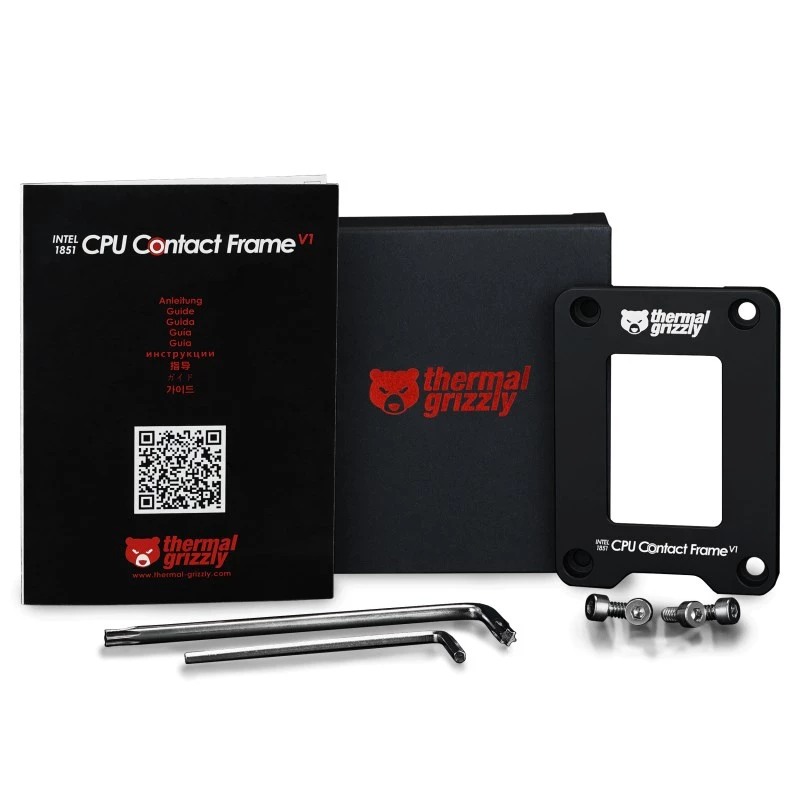

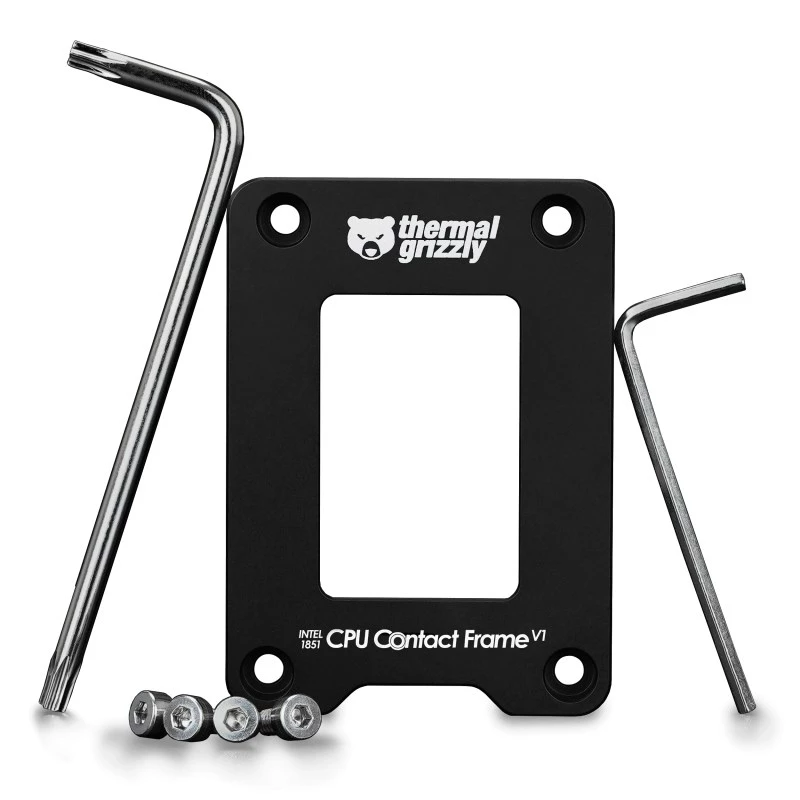

• Lieferumfang: 1× Kontaktrahmen, 4× Zylinderkopfschrauben (3/8" UNC), 1× 5/64" Inbusschlüssel, 1× Torx T20 Schlüssel

Anwendung

Entfernen Sie den vorhandenen Integrated Loading Mechanism (ILM) des Mainboards und installieren Sie den Kontaktrahmen an seiner Stelle unter Verwendung der mitgelieferten Hardware und Werkzeuge. Befestigen Sie den Rahmen mit den mitgelieferten Schrauben und Schlüsseln und montieren Sie dann Ihren CPU-Kühler wie gewohnt. Stellen Sie bei der Installation sicher, dass sich keine elektronischen Bauteile direkt unter dem Rahmenbereich befinden; dies ist besonders bei Mini‑ITX-Mainboards wichtig. Beachten Sie die vom Hersteller empfohlenen Drehmomentangaben für Schrauben, sofern vorhanden.

Empfehlungen

Das Entfernen des ILM kann die Garantie des Mainboard-Herstellers erlöschen lassen. Erwarten Sie Temperatursenkungen von bis zu ca. 4°C beim Austausch eines RL‑ILM und bis zu ca. 6°C beim Austausch eines Standard-ILM, abhängig von Kühler und CPU. Verwenden Sie den Rahmen nicht, wenn der CPU-IHS entfernt oder über eine Tiefe von 0,2 mm hinaus bearbeitet wurde.
