Frame-Upgrade-Kit Thermal Grizzly TG-CF-I13G

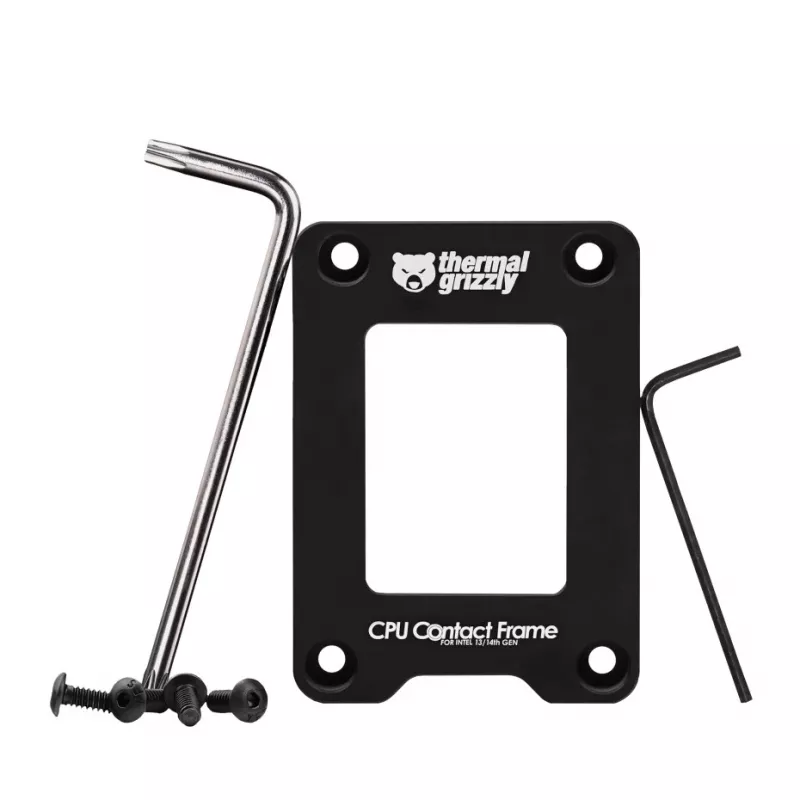

Der Thermal Grizzly TG-CF-I13G CPU Contact Frame ist eine Montagehilfe für Intel-LGA1700-Mainboards, kompatibel mit Intel-Prozessoren der 12., 13. und 14. Generation. Entwickelt in Zusammenarbeit mit Roman "der8auer" Hartung und hergestellt in Deutschland, optimiert der Aluminiumrahmen die Anpressdruckverteilung bei der Kühlerinstallation, um den Kontakt zwischen dem Heatspreader der CPU und der Kühlerbasis zu verbessern. Der Rahmen ist schwarz eloxiert und unterstützt CPUs, deren Integrated Heat Spreader (IHS) um maximal 0,2 mm abgeschliffen wurde.

Vorteile

Der Kontaktrahmen reduziert die konkave Verformung des IHS, indem der Anpressdruck von der Mitte zu den Rändern hin verlagert wird, was die effektive Kontaktfläche zwischen CPU und Kühler vergrößert. Er ist einfach zu montieren, ohne dass ein bestimmtes Drehmoment erforderlich ist, mit einer Vielzahl von LGA1700-Kühlern und -CPUs kompatibel und aus eloxiertem Aluminium für Langlebigkeit gefertigt.

Geeignet für

• Verbesserung des thermischen Kontakts bei Intel-LGA1700-CPUs (12.–14. Generation)
• Systeme, bei denen der CPU-IHS bis zu 0,2 mm abgeschliffen wurde
• Leistungssteigerung der Desktop-Kühlung mit vorhandenen LGA1700-Kühlern

Technische Daten

• Modell: Thermal Grizzly TG-CF-I13G
• Typ: Frame-Upgrade-Kit / CPU-Kontaktrahmen
• Unterstützte Sockel: LGA1700
• Kompatibilität: Intel-Prozessoren der 12., 13. und 14. Generation
• Material: Eloxiertes Aluminium
• Farbe: Schwarz
• Max. IHS-Bearbeitungszugabe: 0,2 mm
• Herkunft: Hergestellt in Deutschland

Anwendung

Platzieren Sie den Kontaktrahmen über dem LGA1700-Sockel und beachten Sie die mitgelieferten Ausrichthilfen. Stellen Sie sicher, dass sich keine elektronischen Bauteile unter dem Rahmen befinden, insbesondere bei Mini-ITX-Boards. Setzen Sie die CPU ein und montieren Sie den Kühler wie gewohnt. Die Innenkontur des Rahmens verlagert den Anpressdruck, um die IHS-Krümmung zu reduzieren und den Kühlersitz zu verbessern. Die Montage ist unkompliziert und erfordert kein bestimmtes Drehmoment an den Montageteilen.

Empfehlungen

Stellen Sie sicher, dass der IHS nicht um mehr als 0,2 mm abgeschliffen wurde und dass sich keine Bauteile unter dem Rahmen befinden, bevor Sie ihn installieren. Prüfen Sie die Kompatibilität mit Ihrem Kühler und Motherboard-Layout – kompakte Mini-ITX-Boards erfordern möglicherweise eine zusätzliche Freiraumprüfung.
