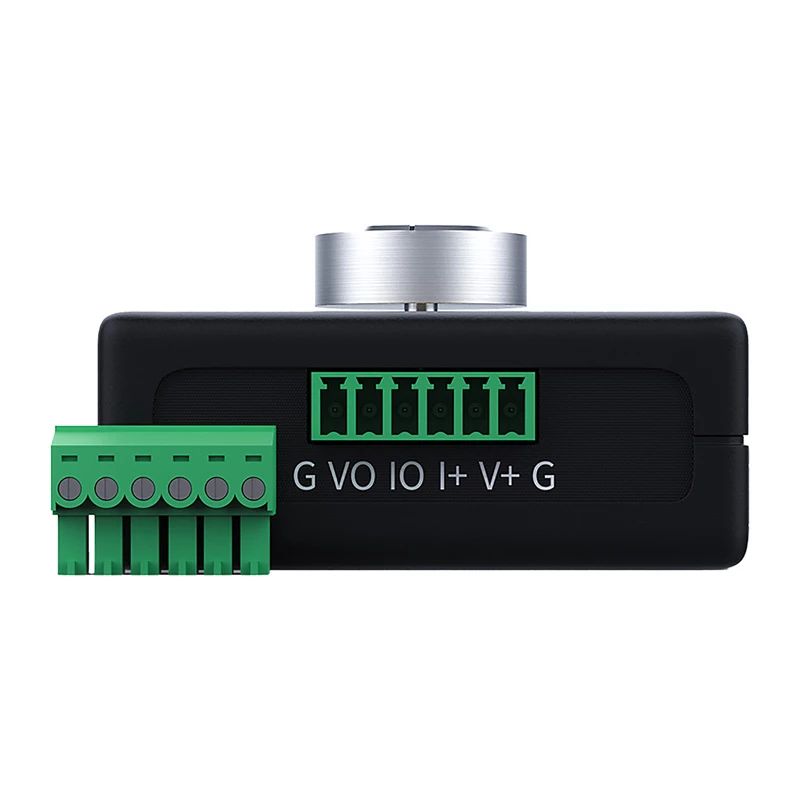

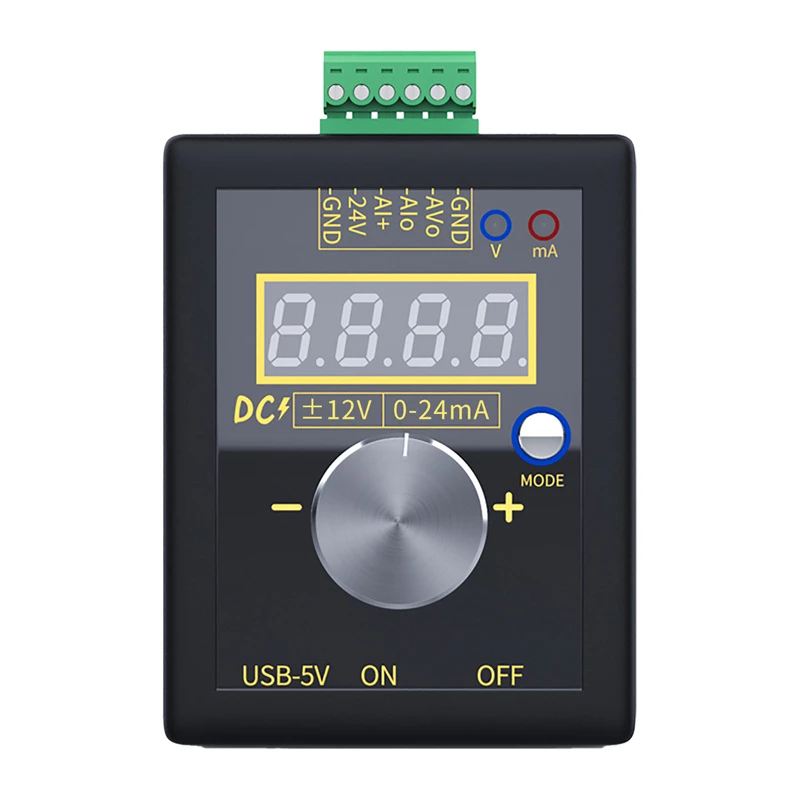

FNIRSI SG-002 Multifunktions-Signalgenerator

Der FNIRSI SG-002 ist ein vielseitiger Multifunktions-Signalgenerator, der für Elektronik-Enthusiasten, Ingenieure und Techniker entwickelt wurde. Er bietet eine breite Palette von Wellenformen und präzise Frequenzsteuerung, ideal für Tests, Fehlersuche und Bildungszwecke.

Vorteile

Kompakt und tragbar, verfügt der SG-002 über ein 2,4-Zoll-TFT-Farb-LCD für klare Wellenformanzeige. Er unterstützt Sinus-, Rechteck-, Dreieck-, Sägezahn-, Puls- und beliebige Wellenformen mit einstellbarer Amplitude und DC-Offset. Die eingebaute Sweep-Funktion (linear/logarithmisch) und Tastverhältnis-Einstellung bieten Flexibilität für verschiedene Anwendungen. USB-Typ-C-Stromversorgung gewährleistet einfache Konnektivität.

Geeignet für

• Schaltungstests und Fehlersuche
• Audioverstärker-Tests
• Sensorsimulation
• Bildungsdemonstrationen
• Reparatur und Wartung elektronischer Geräte

Wichtige Spezifikationen

• Ausgangswellenformen: Sinus, Rechteck, Dreieck, Sägezahn, Puls, beliebig
• Frequenzbereich Sinuswelle: 1 Hz - 500 kHz
• Frequenzbereich andere Wellenformen: 1 Hz - 20 kHz
• Amplitudenbereich: 0-10 Vpp (einstellbar)
• Frequenzauflösung: 1 Hz
• Frequenzgenauigkeit: ±1%
• Ausgangsimpedanz: 50 Ω
• DC-Offset-Bereich: -5 V bis +5 V
• Tastverhältnis-Einstellung: 0-100% (für Rechteck-/Pulswellen)
• Display: 2,4-Zoll-TFT-Farb-LCD
• Stromversorgung: USB Typ-C, 5 V
• Stromaufnahme: <100 mA
• Ausgangsschnittstelle: BNC-Anschluss
• Sweep-Funktion: Ja (linear/logarithmisch)
• Klirrfaktor (Sinus): <1% (1 kHz)
• Rechteck-Anstiegs-/Abfallzeit: <100 ns
• Betriebstemperatur: 0°C bis 40°C
• Lagertemperatur: -20°C bis 60°C

Empfehlungen

Für optimale Leistung verwenden Sie ein hochwertiges BNC-Kabel und stellen Sie eine stabile 5-V-USB-Stromversorgung sicher. Dieser Generator ist für Niederfrequenzanwendungen bis 500 kHz geeignet. Überprüfen Sie den Ausgang bei kritischen Messungen immer mit einem Oszilloskop.
