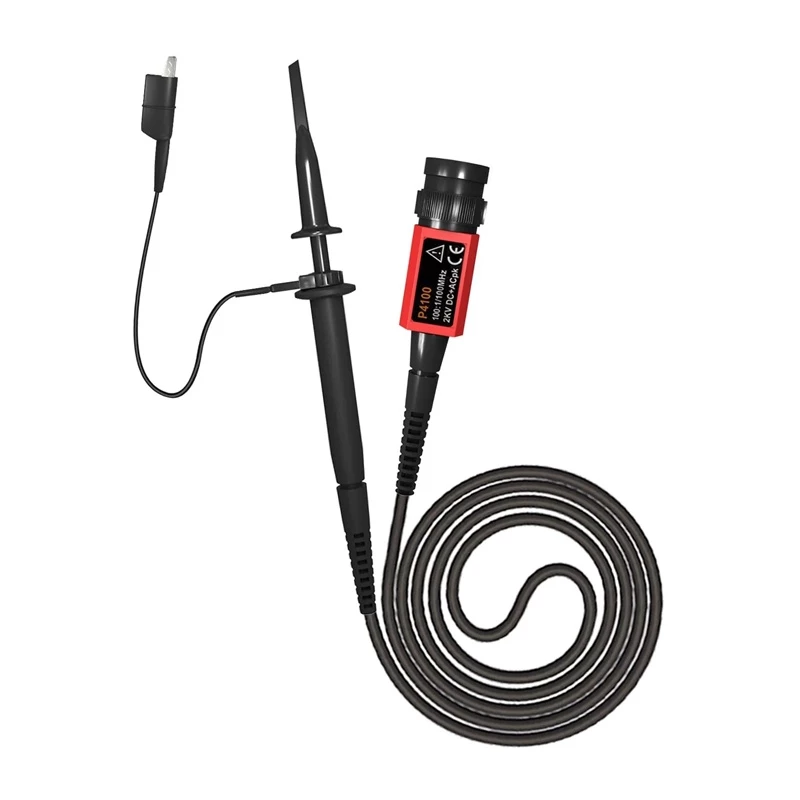

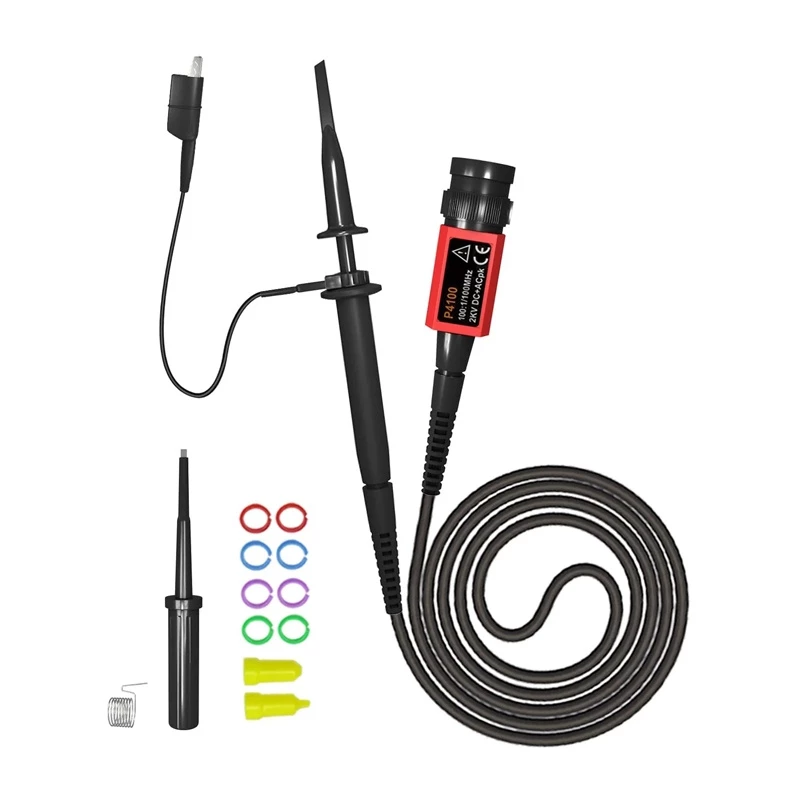

FNIRSI P4100 100MHz 100:1 Hochspannungs-Oszilloskop-Tastkopf (4000V)

Das Arbeiten mit Hochspannungsschaltungen erfordert ein Messgerät, das Signale sicher herunterteilt und dabei die Wellenformintegrität bewahrt. Die passive Oszilloskop-Sonde FNIRSI P4100 bietet ein 100:1-Dämpfungsverhältnis und eine Bandbreite von 100 MHz, was sie zu einer zuverlässigen Wahl für Ingenieure und Techniker macht, die Spannungen bis zu 4000 V an einem Standard-Oszilloskopeingang mit 1 MΩ anzeigen müssen.

Für wen ist sie geeignet

Diese Sonde ist ideal für Profis und Hobbyisten, die in der Leistungselektronik tätig sind, einschließlich SMPS-Design, Wechselrichter-Fehlerbehebung, Motorantriebsanalyse und Hochspannungstests. Sie eignet sich auch für Lehrlabore, in denen Hochspannungsexperimente durchgeführt werden.

Hauptmerkmale

• 100:1-Dämpfung für sichere Hochspannungsmessungen
• DC bis 100 MHz Bandbreite mit schneller Anstiegszeit von 3,5 ns
• Eingang bis zu 4000 V (DC + AC Spitze)
• Hoher Eingangswiderstand von 100 MΩ minimiert die Belastung der Schaltung
• Niedrige Eingangskapazität von 6 pF für genaues Hochfrequenzverhalten
• Einstellbarer Kompensationsbereich von 10 pF bis 35 pF zur Anpassung an verschiedene Oszilloskope
• Standard-BNC-Stecker für universelle Kompatibilität
• 1,2 m leichtes Kabel für flexible Positionierung
• Dämpfungsgenauigkeit ±2%

Technische Daten

• Sondentyp: Passiv Hochspannung
• Dämpfungsverhältnis: 100:1
• Bandbreite: DC bis 100 MHz
• Maximale Eingangsspannung: 4000 V (DC + AC Spitze)
• Eingangswiderstand: 100 MΩ (mit 1 MΩ Oszilloskopeingang)
• Eingangskapazität: 6 pF
• Anstiegszeit: 3,5 ns
• Kompensationsbereich: 10 pF - 35 pF
• Kabellänge: 1,2 m
• Steckertyp: BNC
• Dämpfungsgenauigkeit: ±2%
• Betriebstemperatur: 0°C bis 50°C
• Betriebsluftfeuchtigkeit: 0-80% RH (nicht kondensierend)
• Erdungskabel-Länge: 15 cm

Tipps

Befestigen Sie das Erdungskabel immer sicher, bevor Sie die Schaltung unter Spannung setzen. Stellen Sie den Oszilloskopeingang auf 1 MΩ ein und führen Sie eine Niederfrequenz-Kompensation durch, um die Sonde an Ihr Oszilloskop anzupassen. Überprüfen Sie Sonde und Kabel vor jedem Gebrauch auf Beschädigungen, insbesondere bei Arbeiten über 1000 V.
