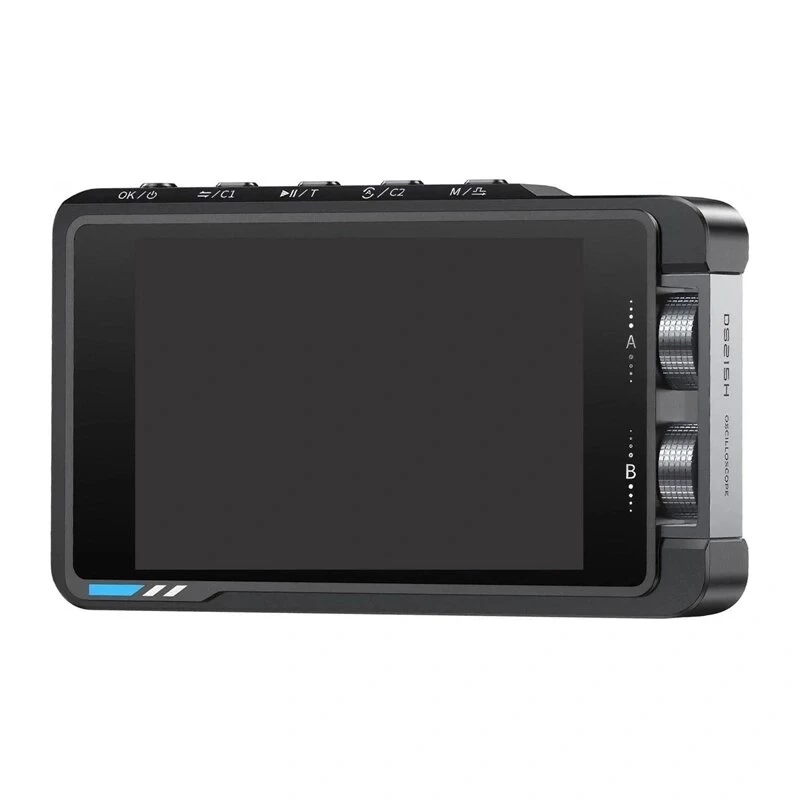

FNIRSI DS215H Oszilloskop – 100 MHz, 500 MS/s, 1 Kanal, integrierter Funktionsgenerator, 2,8 inch TFT-LCD, USB Typ-C, Akku, Schwarz

Das Debuggen von Elektronik ohne ein tragbares, zuverlässiges Oszilloskop kann frustrierend sein – besonders wenn Sie schnelle Signale erfassen oder Testwellenformen unterwegs erzeugen müssen. Das FNIRSI DS215H löst dieses Problem, indem es eine Bandbreite von 100 MHz, eine Echtzeit-Abtastrate von 500 MS/s und einen integrierten Funktionsgenerator in einem kompakten, akkubetriebenen Handgerät vereint. Ob Sie im Labor, im Feld oder im Klassenzimmer Fehler suchen – dieses Oszilloskop gibt Ihnen die Werkzeuge, um Signale sofort zu sehen und zu stimulieren.

Für wen ist es geeignet

Dieses Oszilloskop ist ideal für Elektronikingenieure, Techniker, Hobbyisten und Studenten, die ein tragbares und dennoch leistungsstarkes Diagnosewerkzeug benötigen. Es eignet sich perfekt für Kfz-Diagnose, Debugging eingebetteter Systeme, Audio-Schaltungsanalyse und Lehrvorführungen. Sein leichtes Design und die lange Akkulaufzeit machen es zu einem praktischen Begleiter für Feld- oder Laboreinsätze.

Hauptmerkmale

• 100 MHz analoge Bandbreite mit 500 MS/s Echtzeit-Abtastrate für präzise Wellenform-Erfassung.
• 12 Mpts Speichertiefe ermöglicht lange Signalaufzeichnungen ohne Detailverlust.
• Integrierter Funktionsgenerator (1 Hz – 2 MHz Sinus) für Schaltungsstimulation und Tests.
• 2,8-Zoll-TFT-Farb-LCD (320 x 240) mit klarer, kontrastreicher Wellenform-Anzeige.
• Wiederaufladbarer 3000-mAh-Akku bietet bis zu 8 Stunden Dauerbetrieb.
• USB Typ-C für Datenübertragung, Firmware-Updates und Laden.
• Kompaktes und leichtes Design für einfache Portabilität.

Technische Daten

• Kanäle: 1
• Bandbreite: 100 MHz
• Echtzeit-Abtastrate: 500 MS/s
• Speichertiefe: 12 Mpts
• Vertikale Empfindlichkeit: 10 mV/div – 10 V/div
• Vertikale Auflösung: 8 Bit
• Zeitbasis: 5 ns/div – 10 s/div
• Eingangsimpedanz: 1 MΩ ±2%
• Max. Eingangsspannung: 400 V (DC+AC Spitze)
• Eingangskopplung: AC/DC
• Trigger-Modi: Auto, Normal, Single
• Frequenzbereich des Funktionsgenerators: 1 Hz – 2 MHz (Sinus)
• Akkukapazität: 3000 mAh
• Akku-Laufzeit: bis zu 8 Stunden
• Display: 2,8-Zoll-TFT-Farb-LCD, 320 x 240 Pixel
• Konnektivität: USB Typ-C

Tipps

Um die Akkulaufzeit zu maximieren, reduzieren Sie die Bildschirmhelligkeit bei Arbeiten in Umgebungen mit wenig Licht. Verwenden Sie den integrierten Funktionsgenerator, um Verstärkerschaltungen oder Sensorreaktionen zu testen, ohne eine externe Signalquelle zu benötigen. Für Firmware-Updates verbinden Sie das Oszilloskop über USB Typ-C mit einem Computer und befolgen Sie die Anweisungen des Herstellers.
