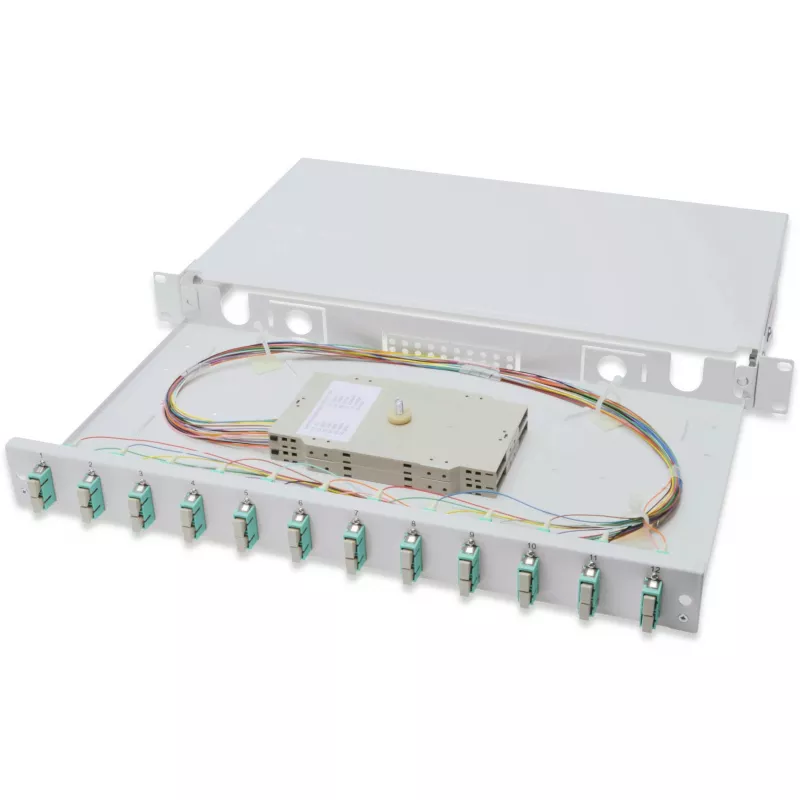

Fiber Optic Splice Box Digitus DN-96321/3

Die Digitus Glasfaser-Spleißbox DN-96321/3 ist eine 1HE, vorbestückte Spleißbox, ausgelegt für 12 SC-Duplex (DX)-Ports und kompatibel mit OM3-Multimode-Faser. Untergebracht in einem robusten Stahlgehäuse, enthält sie eine Spleißkassette, farbige Pigtails und SC-Kupplungen, um eine kompakte und geschützte Lösung für die Organisation und den Abschluss von Faserspleißen in Racks oder wandmontierten Installationen zu bieten.

Vorteile

Die Einheit kombiniert ein platzsparendes 1HE-Formfaktor mit einem stabilen Stahlgehäuse zum mechanischen Schutz und zur Rack-Kompatibilität. Vormontierte Komponenten – Spleißkassette, farbige Pigtails und SC-DX-Kupplungen – reduzieren die Montagezeit vor Ort und vereinfachen die Bereitstellung. Die Kompatibilität mit OM3-Faser gewährleistet eine Leistung, die für Kurzstrecken-Multimode-Netzwerke geeignet ist, während das 12-fach SC-DX-Layout gängige Duplex-Verbindungen unterstützt.

Geeignet für

• Rechenzentren und Serverräume für das Fasermanagement
• Telekommunikations-Verteilerschränke und Rack-Installationen
• Patch- und Spleißkonsolidierung in strukturierter Verkabelung
• Kurzstrecken-Multimode-Netzwerkverbindungen mit OM3-Faser

Wichtige technische Daten

• Modell: Digitus DN-96321/3
• Formfaktor: 1HE Rack-montierbare Spleißbox
• Steckertyp: 12 × SC-Duplex (DX)-Kupplungen
• Enthalten: Spleißkassette, farbige Pigtails, Kupplungen
• Fasertyp: OM3-Multimode
• Gehäusematerial: Stahl
• Verpackungsabmessungen (B × T): 315 mm × 515 mm
• Marke: DIGITUS
• MPN: DN-96321/3, EAN: 4016032278351

Verwendung

Montieren Sie die 1HE-Spleißbox in einem standardmäßigen 19-Zoll-Rack oder einer geeigneten Wandhalterung. Führen Sie eingehende Glasfaserkabel zu den rückseitigen oder seitlichen Eintrittspunkten, sichern Sie sie mit Zugentlastung und bereiten Sie die Fasern gemäß den Standard-Faserspleißverfahren für das Spleißen vor. Setzen Sie die Spleiße in die mitgelieferte Spleißkassette ein und führen Sie die Pigtails zu den SC-DX-Kupplungen an der Frontplatte für das Patchen. Schließen Sie die Abdeckung und stellen Sie sicher, dass die Kabel gesichert sind, um ein Biegen unter den angegebenen Biegeradius zu verhindern.

Empfehlungen

Behandeln Sie Faserstränge mit Vorsicht und befolgen Sie die bewährten Industrieverfahren für Reinigung, Abisolieren und Spleißen. Verwenden Sie geeignete Werkzeuge für OM3-Multimode-Faser und halten Sie die Mindestbiegeradien ein, um die optische Leistung zu erhalten. Überprüfen Sie die Verbindungen nach der Installation mit einem optischen Leistungsmesser oder einer Lichtquelle.
