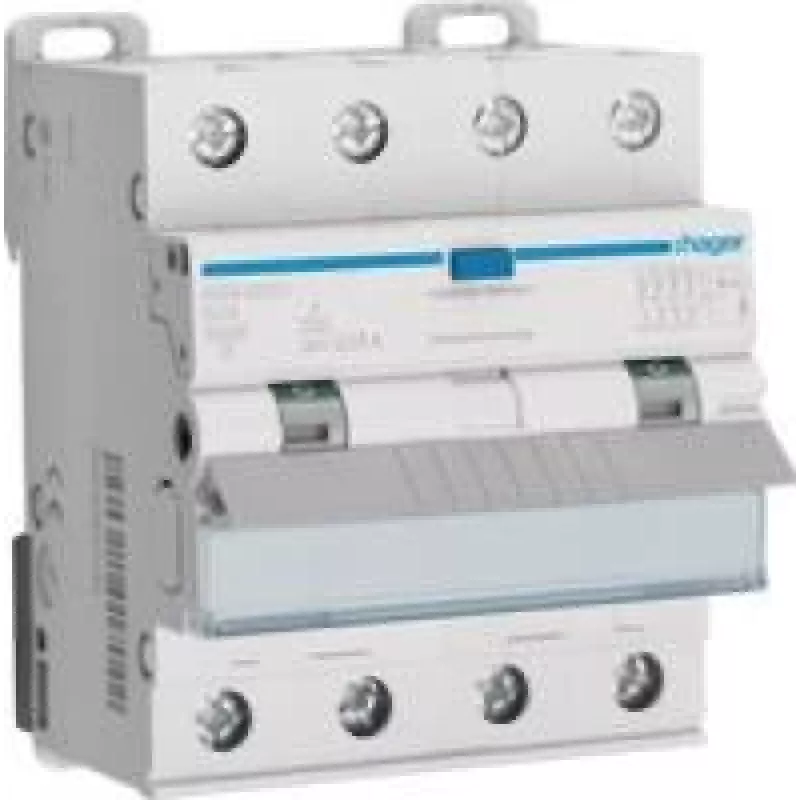

Fehlerstrom-Schutzschalter Hager ADX425D 4P 25A 30mA Typ A, 10 kA

Der Hager ADX425D ist ein 4-poliger Fehlerstrom-Schutzschalter mit Überstromschutz (FI-LS), der die Funktionen eines Fehlerstromschutzschalters (RCD) und eines Leitungsschutzschalters (MCB) vereint. Er hat einen Bemessungsstrom von 25 A, einen Bemessungsfehlerstrom von 30 mA (Typ A) und ein Ausschaltvermögen von 10 kA. Das Gerät ist für dreiphasige Elektroinstallationen vorgesehen und bietet kombinierten Schutz gegen Erdschluss, elektrischen Schlag und Kurzschluss-/Überstromereignisse in Wohn- und leichten Gewerbeumgebungen.

Vorteile

Das Gerät integriert Fehlerstromerkennung und Überlast-/Kurzschlussschutz in einem einzigen kompakten Gerät, reduziert den Platzbedarf im Verteiler und vereinfacht die Verdrahtung. Die Fehlerstromerkennung Typ A deckt sowohl Wechsel- als auch pulsierende Gleichfehlerströme ab und verbessert die Sicherheit für Stromkreise mit elektronischen Geräten. Ein Ausschaltvermögen von 10 kA gewährleistet eine zuverlässige Unterbrechung von Fehlerströmen in typischen Niederspannungsnetzen. Die 4-polige Ausführung des Geräts ermöglicht den Schutz aller drei Phasen plus Neutralleiter in Drehstromsystemen.

Geeignet für

Technische Daten

Verwendung

Installieren Sie das Gerät im Verteiler auf einer kompatiblen DIN-Schiene unter Beachtung der örtlichen Elektrovorschriften und Schaltpläne. Schließen Sie die drei Außenleiter und den Neutralleiter an die entsprechenden Klemmen an und stellen Sie sicher, dass die Netz- und Lastseite korrekt identifiziert sind. Prüfen Sie nach der Installation die Fehlerstromfunktion mit der eingebauten Prüftaste oder einem geeigneten Prüfgerät, um die ordnungsgemäße Funktion zu überprüfen. Ersetzen Sie das Gerät, wenn es einen Funktionstest nicht besteht oder Anzeichen von Beschädigungen aufweist.

Empfehlungen

Verwenden Sie diesen 4-poligen FI-LS in Stromkreisen, in denen sowohl Fehlerstromschutz als auch Kurzschluss-/Überlastschutz in kompakter Form erforderlich sind. Stellen Sie die Koordination mit vor- und nachgeschalteten Schutzeinrichtungen sicher und überprüfen Sie die Kompatibilität mit angeschlossenen elektronischen Geräten, um unerwünschte Auslösungen zu vermeiden. Führen Sie regelmäßige Prüfungen in Intervallen durch, die von örtlichen Vorschriften oder Normen empfohlen werden.
