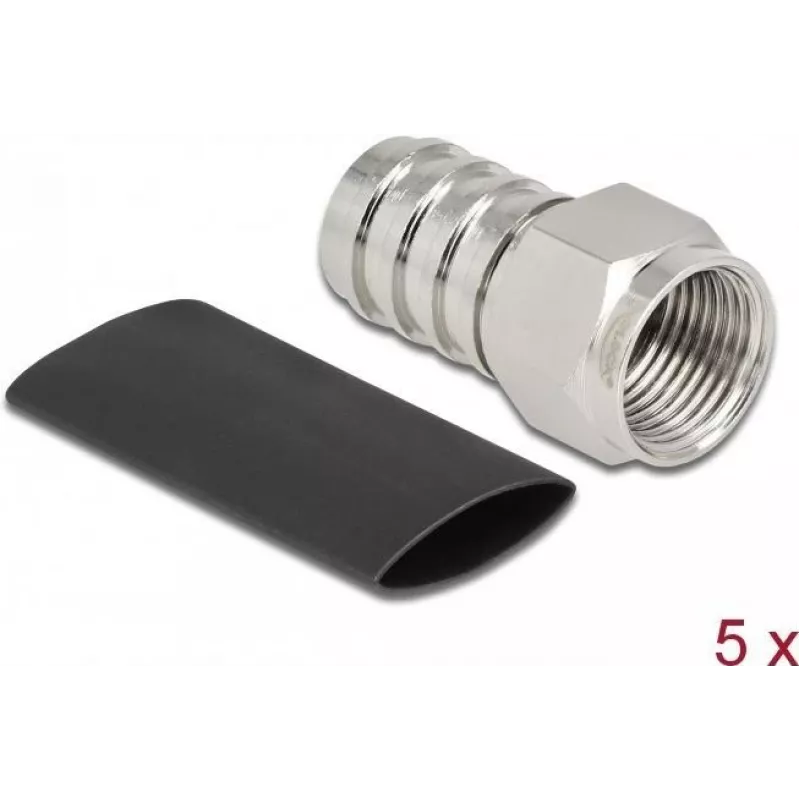

F-Stecker zum Crimpen RG-59 DeLOCK 90032

Der DeLOCK F-Stecker zum Crimpen für RG-59 ist für zuverlässige Hochfrequenzverbindungen ausgelegt. Er verfügt über einen vernickelten Kontakt und eine charakteristische Impedanz von 75 Ω. Der Stecker wird in einer 5er-Packung geliefert und enthält einen passenden Schrumpfschlauch für eine sichere Installation. Die physischen Abmessungen betragen ca. 11 mm (Breite) × 21 mm (Tiefe) × 11 mm (Höhe).

Vorteile

Der vernickelte Kontakt gewährleistet Korrosionsbeständigkeit und eine stabile Signalübertragung. Der mitgelieferte Schrumpfschlauch bietet Zugentlastung und Schutz der Verbindung. Die 75-Ω-Impedanz macht den Stecker kompatibel mit Standard-RG-59-Verkabelungen und HF-Geräten. Die Lieferung in Fünferpackungen erleichtert Mehrfachinstallationen und Wartungsarbeiten.

Geeignet für

Technische Daten

Anwendung

Bereiten Sie das RG-59-Kabel vor, indem Sie den Außenmantel, das Geflecht und das Dielektrikum auf die für den Crimpstecker erforderlichen Längen abisolieren. Schieben Sie den mitgelieferten Schrumpfschlauch über das Kabel, bevor Sie den Stecker anbringen. Führen Sie den Mittelleiter und das Geflecht des Kabels in den F-Stecker ein und crimpen Sie ihn dann gemäß den Anweisungen des Crimpwerkzeugherstellers, um den Stecker zu sichern. Positionieren Sie nach dem Crimpen den Schrumpfschlauch über der Verbindungsstelle und erwärmen Sie ihn, um ihn zu schrumpfen und so zusätzliche Zugentlastung und Schutz zu bieten.

Empfehlungen

Verwenden Sie für beste Ergebnisse ein kompatibles RG-59-Crimpwerkzeug und erwärmen Sie den Schrumpfschlauch gleichmäßig. Überprüfen Sie nach der Installation die Impedanzanpassung und die Signalqualität, um eine zuverlässige HF-Leistung sicherzustellen.
