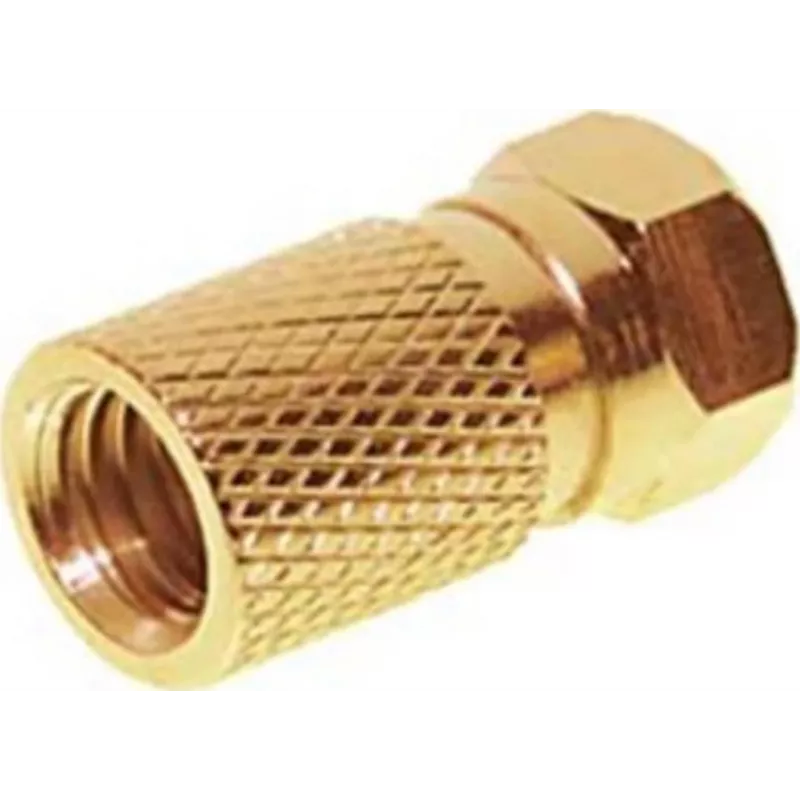

F-Stecker ShiverPeaks FAS-G 7.5 vergoldet für 7,5 mm Koaxialkabel

Der ShiverPeaks F-Stecker FAS-G 7.5 ist ein vergoldeter F-Stecker, der für 7,5 mm Koaxialkabel entwickelt wurde. Er bietet eine standardmäßige F-Steckverbindung mit Gewinde für die HF-Signalübertragung in TV-, Satelliten- und Antennensystemen. Die Vergoldung verbessert die Korrosionsbeständigkeit und gewährleistet eine gleichbleibende Kontaktqualität in Innenräumen und geschützten Außeninstallationen, bei denen ein Kabeldurchmesser von 7,5 mm vorgeschrieben ist.

Vorteile

Der Stecker verfügt über einen präzisionsgefertigten Körper und eine große Überwurfmutter für eine stabile mechanische Verbindung und einfaches Anziehen von Hand. Die Vergoldung der Kontaktflächen reduziert Oxidation und hält den Kontaktwiderstand dauerhaft niedrig. Der Stecker ist für Koaxialkabel mit einem Durchmesser von 7,5 mm ausgelegt und unterstützt bei korrekter Montage eine zuverlässige Signalübertragung mit minimaler Einfügedämpfung.

Geeignet für

• TV-Antenneninstallationen, die ein 7,5 mm Koaxialkabel erfordern
• Satelliten-LNB- und Receiver-Anschlüsse, die mit F-Steckverbindern mit Gewinde kompatibel sind
• Innenverkabelung und Patchfelder, bei denen korrosionsbeständige Kontakte bevorzugt werden
• Ersatz oder Reparatur bestehender F-Steckverbindungen an 7,5 mm Kabeln

Wichtige Spezifikationen

• Steckertyp: F-Stecker mit Gewinde
• Kompatibler Kabeldurchmesser: 7,5 mm Koaxialkabel
• Oberfläche: vergoldete Kontaktflächen für verbesserte Korrosionsbeständigkeit
• Mechanische Schnittstelle: große Mutter für sicheres Anziehen
• Signalart: HF (Fernsehen, Satellit, Antenne)

Anwendung

Bereiten Sie das 7,5 mm Koaxialkabel vor, indem Sie Außenmantel, Geflecht und Dielektrikum auf die für F-Steckverbindungen passenden Maße abisolieren. Schieben Sie den Stecker auf das Kabel, bis der Innenleiter durch den Gewindestiftbereich ragt und das Dielektrikum vollständig im Stecker sitzt. Ziehen Sie die große Mutter von Hand an und verwenden Sie ggf. ein Drehmomentwerkzeug, um eine feste, stabile mechanische und elektrische Verbindung sicherzustellen. Überprüfen Sie nach der Installation Durchgang und Signalqualität.

Empfehlungen

Verwenden Sie den Stecker in trockenen oder geschützten Umgebungen oder bringen Sie eine geeignete Abdichtung für exponierte Außenanschlüsse an. Vermeiden Sie übermäßiges Anziehen, um eine Verformung von Kabelleiter oder Steckerkörper zu verhindern; befolgen Sie ggf. die Drehmomentrichtlinien des Installateurs. Überprüfen Sie bei langen Kabelstrecken und kritischen HF-Anwendungen die Stecker regelmäßig auf Korrosion oder Lockerung und ersetzen Sie sie bei Bedarf, um die Signalintegrität zu erhalten.
