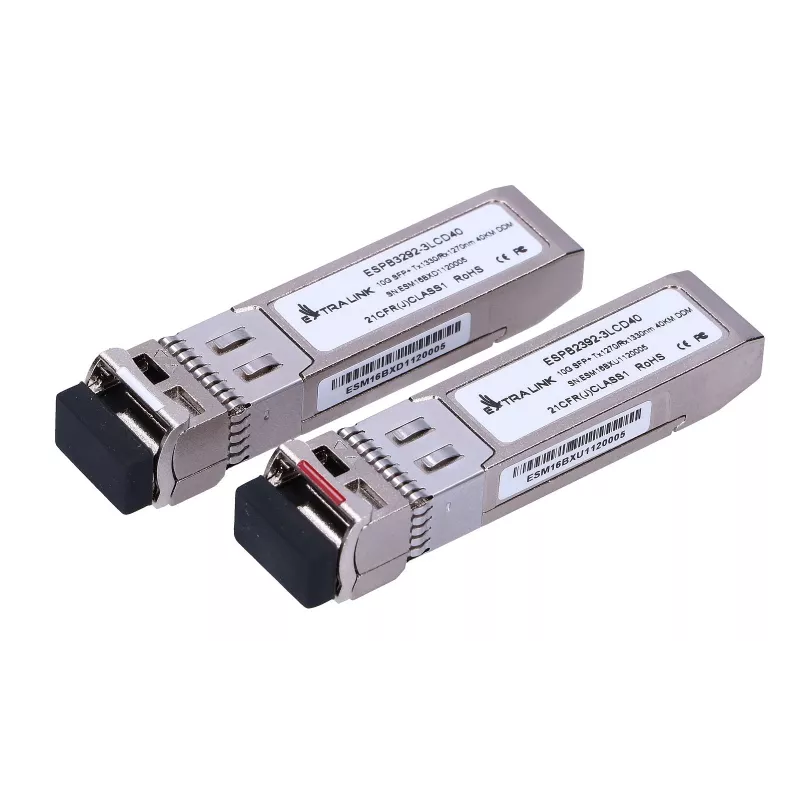

Extralink SFP+ 10G SFP+ WDM Modul 10 Gbit/s 1270/1330 nm Singlemode 40 km LC DOM Paar

Das Extralink SFP+ 10G WDM Modul-Paar (1270/1330 nm) ist ein Satz von zwei Singlemode-SFP+-Transceivern für bidirektionale 10-Gbit/s-Glasfaserstrecken über Singlemode-Faser. Jedes Modul passt in einen standardmäßigen SFP+-Port und ermöglicht die bidirektionale Datenübertragung mit unterschiedlichen Wellenlängen (1270 nm und 1330 nm) auf einer einzigen Faser. Die Module unterstützen Übertragungsstrecken bis zu 40 km und verfügen über Digital Optical Monitoring (DOM) zur Echtzeitüberwachung von Parametern wie optischer Leistung und Temperatur. Das Transceiver-Paar entspricht dem SFP+-Formfaktor und ist mit Geräten kompatibel, die SFP+-Module für 10GBASE-Verbindungen akzeptieren.

Vorteile

Die Extralink SFP+ WDM Module bieten 10 Gbit/s Leistung in einem kompakten SFP+-Formfaktor und ermöglichen durch bidirektionalen Betrieb (BIDI) auf einer einzigen Singlemode-Faser eine Reduzierung der Faserpaare. Das integrierte Digital Optical Monitoring liefert Echtzeit-Diagnosedaten für Sender-/Empfängerleistung und Temperatur, ohne den Betrieb zu unterbrechen. Die Module sind mit einem DFB-Sender und InGaAs-Empfängerkomponenten ausgestattet, um eine stabile optische Leistung und Einhaltung internationaler optischer Sicherheitsstandards zu gewährleisten.

Geeignet für

• Hochgeschwindigkeitsverbindungen zwischen Switches, Routern und Servern über Singlemode-Faser
• Metro- und Access-Aggregation bei begrenzter Faseranzahl
• Weitverkehrsverbindungen bis zu 40 km in Campus- oder Provider-Netzwerken
• Aufrüstung vorhandener SFP+-Ports auf 10-Gbit/s-WDM-Bidirektionalbetrieb

Wichtige Spezifikationen

• Formfaktor: SFP+ (hot-plug-fähiger 20-Pin-Stecker)
• Datenrate: bis zu 10 Gbit/s (unterstützt 9,95–10,3 Gbit/s)
• Wellenlängen: 1270 nm und 1330 nm (Paar, bidirektional)
• Fasertyp: Singlemode-Faser (SMF)
• Maximale Reichweite: bis zu 40 km
• Anschluss: LC Duplex (Einzelfaser-Bidirektionalpaar)
• Überwachung: Digital Optical Monitoring (DOM/DDM) unterstützt
• Sendertyp: DFB-Laser; Empfänger: integrierter InGaAs-Vorverstärker
• Standards: kompatibel mit SFP+ 10GBASE-Schnittstellen

Verwendung

Stecken Sie jedes SFP+-Modul in den SFP+-Steckplatz des Netzwerkgeräts, bis es einrastet; für die Hot-Plug-Installation ist kein Herunterfahren des Hosts erforderlich. Schließen Sie die Singlemode-Faser mit LC-Steckern an und achten Sie darauf, dass das richtige Wellenlängenmodul an jedem Ende der Verbindung angeschlossen ist, sodass der 1270-nm-Transceiver dem 1330-nm-Transceiver auf der gegenüberliegenden Seite gegenübersteht. Überprüfen Sie den Verbindungsstatus auf dem Host-Gerät und überwachen Sie die DOM-Parameter über die Geräteverwaltungsschnittstelle, um sicherzustellen, dass die optischen Leistungspegel und die Modultemperatur innerhalb der erwarteten Bereiche liegen.

Empfehlungen

Verwenden Sie werkseitig gereinigte LC-Stecker und geeignete Singlemode-Patchkabel, um die Einfügedämpfung zu minimieren. Überprüfen Sie die Kompatibilität mit dem Netzwerkgerätehersteller, falls die Gerätefirmware herstellerspezifische Transceiver-Einschränkungen erzwingt. Für zuverlässige Langstreckenleistung überprüfen Sie die Faserdämpfung und installieren Sie optische Dämpfungsglieder nur, wenn die empfangene optische Leistung die von DOM gemeldeten Gerätespezifikationen überschreitet.
