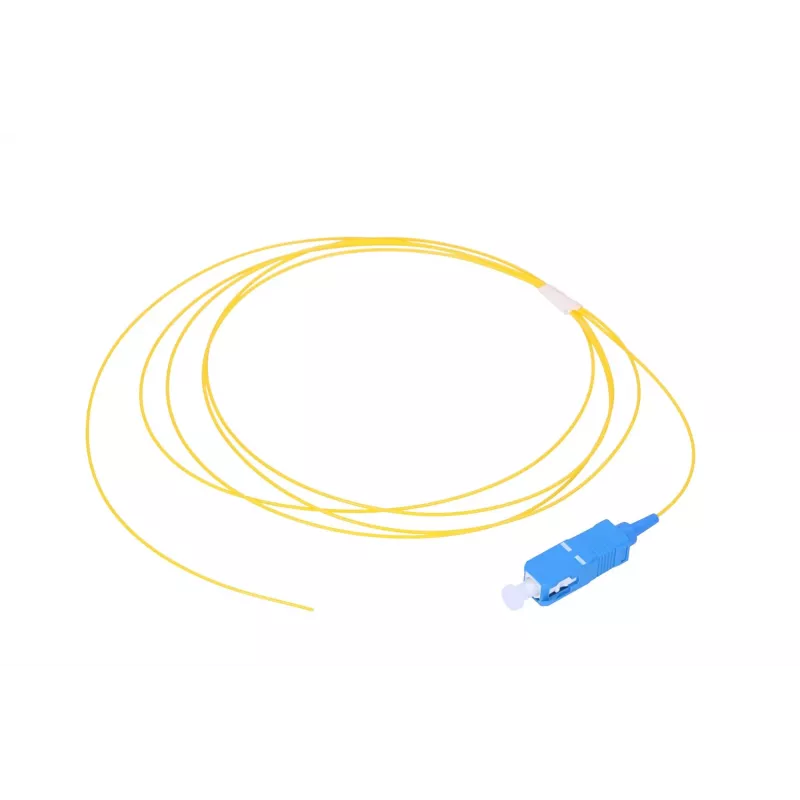

Extralink Pigtail SC/UPC Singlemode G.657.A1 900µm FTTH, 2 m

Extralink Pigtail SC/UPC Singlemode G.657.A1 900µm FTTH, 2 m ist ein Singlemode-Glasfaser-Pigtail, entwickelt für FTTH- und FTTx-Netzwerke. Es verfügt über einen SC/UPC-Stecker, konfektioniert auf G.657.A1-Faser mit 900 µm Bündeladerkonstruktion und einer Kabellänge von 2 m. Die Güteklasse G.657.A1 gewährleistet eine verbesserte Biegeleistung bei gleichzeitig geringer Dämpfung, wodurch dieses Pigtail für enge Führungen in Schränken, Verteilerboxen und bei Endkunden geeignet ist. Typische Anwendungen umfassen das Spleißen an Drop-Fasern, das Abschließen von Patchfeldern und die Vervollständigung von Verbindungen in optischen Verteilergestellen.

Vorteile

Der SC/UPC-Stecker bietet geringe Rückreflexion und stabile optische Leistung, geeignet für Singlemode-Netzwerke. Der Fasertyp G.657.A1 reduziert die Empfindlichkeit gegenüber engen Biegungen ohne messbaren Verlust, was zur Erhaltung der Signalintegrität in beengten Verlegeumgebungen beiträgt. Die 900 µm Bündeladerkonstruktion bietet ein Gleichgewicht zwischen Flexibilität und Handhabungsschutz während der Installation und beim Spleißen. Eine Länge von 2 m bietet komfortable Reichweite von Abschlusspunkten zu Spleißkassetten oder Patchfeldern in privaten und gewerblichen Installationen.

Geeignet für

• FTTH-Teilnehmerabschlüsse und Hausanschlussverbindungen
• Spleißen in Glasfaserverteilergestelle und Spleißkassetten
• Patchen und Abschließen von optischen Verteilerschränken und Patchfeldern
• Kurze Innenraumstrecken in Geräteschränken, Gehäusen und Hausanschlussboxen

Technische Daten

• Fasertyp: Singlemode, ITU-T G.657.A1

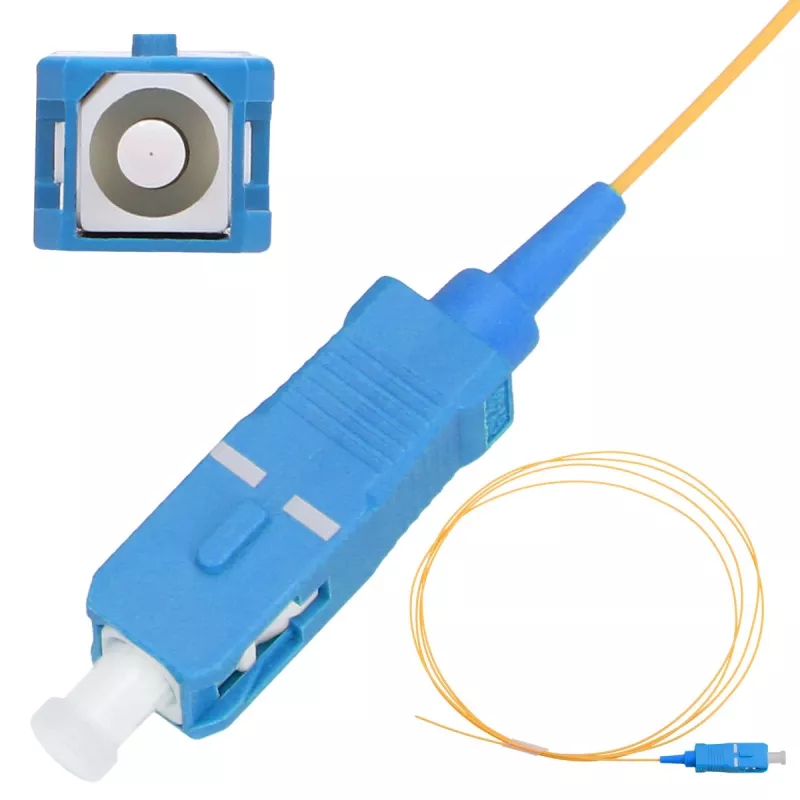

• Stecker: SC/UPC
• Kabelkonstruktion: 900 µm Bündelader
• Länge: 2 m
• Optimiert für reduzierten Biegeradius und Innenraumverlegung

Verwendung

Bereiten Sie die ankommende Faser und das Pigtail gemäß den Standardverfahren für Faserhandhabung und Sicherheit vor. Entfernen Sie die Beschichtung und reinigen Sie die Faserenden, führen Sie dann eine Fusionsspleißung oder mechanische Spleißung in der Spleißkassette gemäß den Herstellerrichtlinien durch. Führen Sie das 900 µm Bündelader-Pigtail vorsichtig durch die Verteilerbox oder Spleißkassette und vermeiden Sie enge Mikrobögen über den empfohlenen Biegeradius hinaus. Nach dem Spleißen sichern Sie das Pigtail und den Stecker im Patchfeld oder der Anschlussdose und testen Sie die Einfügedämpfung und Rückflussdämpfung, um die Einhaltung der Netzanforderungen zu überprüfen.

Empfehlungen

Fassen Sie das Pigtail am Bündeladerkabel und an der Steckerzugentlastung an; vermeiden Sie Berührungen der Faserendfläche. Verwenden Sie geeignete Reinigungswerkzeuge für SC/UPC-Stecker und überprüfen Sie die optische Leistung nach der Installation. Wählen Sie bei Installationen mit wiederholten engen Biegungen Leitungswege, die scharfe Kurven minimieren, und verwenden Sie Biegeschutz-Zubehör, um die langfristige Verbindungsleistung zu erhalten.
