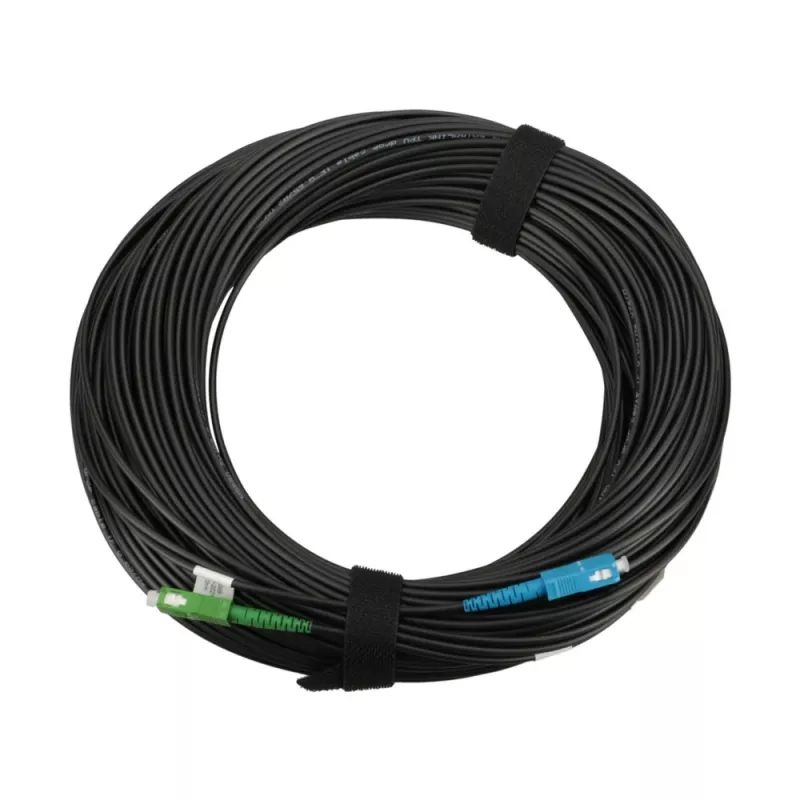

Extralink PATCHCORD SC/APC-SC/PC SM G.657A2 SIMPLEX 100M ROUND DROP

Das Extralink PATCHCORD SC/APC-SC/PC SM G.657A2 SIMPLEX 100M ROUND DROP ist ein Singlemode-Glasfaser-Patchkabel, das für FTTH und andere Punkt-zu-Punkt-Glasfaserverbindungen konzipiert wurde. Es wird in einer Länge von 100 Metern geliefert und verwendet biegeunempfindliche Singlemode-Faser vom Typ G.657.A2, um Installationen mit engen Biegungen und eingeschränkten Leitungswegen zu unterstützen. Das Kabel ist an einem Ende mit einem SC/APC-Stecker und am anderen Ende mit einem SC/PC-Stecker konfektioniert und bietet standardmäßige Snap-In-Konnektivität für optische Verteilerschränke, Abschlussdosen und Geräte mit SC-Ports.

Vorteile

Dieses Patchkabel verwendet biegeunempfindliche G.657A2-Faser, die den Signalverlust bei Biegungen mit kleinem Radius reduziert und die Zuverlässigkeit bei Installationen in Wohngebäuden und Innenräumen verbessert. Die Simplex-Round-Drop-Konstruktion vereinfacht die Leitungsführung bei vertikalen und horizontalen Verläufen, ohne die Faserleistung zu beeinträchtigen. Die werkseitig konfektionierten SC/APC-zu-SC/PC-Stecker gewährleisten eine gleichbleibende optische Ausrichtung und eine geringe Einfügedämpfung für typische FTTH-Anwendungen.

Geeignet für

• FTTH-Teilnehmeranschluss und gebäudeinterne Faserverteilung
• Verbindung zwischen optischen Verteilergestellen und Abschlussdosen
• Faser-Patching in Telekommunikationsschränken und Geräteschränken
• Innenverkabelung bei engen Biegungen oder beengten Platzverhältnissen

Wichtige Spezifikationen

• Fasertyp: Singlemode G.657.A2 (biegeunempfindlich)
• Steckertypen: SC/APC (ein Ende), SC/PC (anderes Ende)
• Konfiguration: Simplex, Einzelfaser
• Kabelform: Rundes Dropkabel, geeignet für die Innenverlegung
• Länge: 100 m
• Typische Verwendung: Optischer Teilnehmeranschluss und kurze Innenverbindungen

Anwendung

Verlegen Sie das 100 m lange Simplex-Kabel vom Gerät oder Verteilpunkt zur Anschlussdose oder zum Teilnehmeranschluss und vermeiden Sie scharfe Kanten und übermäßige Biegungen, die den Mindestbiegeradius der Faser überschreiten. Stecken Sie den SC/APC-Stecker in die entsprechende SC/APC-Kupplung und den SC/PC-Stecker in die entsprechende SC/PC-Kupplung oder den entsprechenden Port, bis die Stecker einrasten. Überprüfen Sie die Verbindung nach der Installation auf Einfügedämpfung und Durchgang, um die optische Leistung zu verifizieren.

Empfehlungen

Fassen Sie Stecker am Knickschutz oder Steckergehäuse an, halten Sie die Stirnflächen sauber und schützen Sie sie bis zum Verbinden mit Staubkappen und verwenden Sie eine angemessene Kabelführung, um Mikrobiegungen zu vermeiden. Für optimale Ergebnisse bei FTTH-Installationen bestätigen Sie die Steckerpolituren und die Kupplungskompatibilität vor dem endgültigen Anschluss und führen Sie nach der Installation Dämpfungsmessungen durch.
