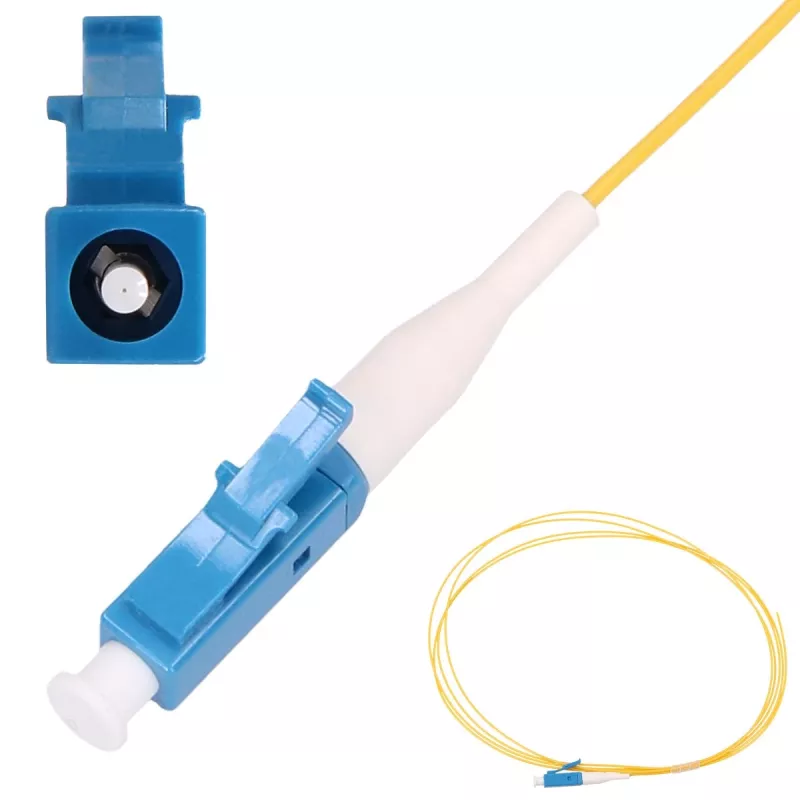

Extralink LC/UPC Pigtail PVC Singlemode 900 µm G.652D 2 m

Extralink LC/UPC Pigtail PVC Singlemode 900 µm G.652D 2 m ist ein 2 Meter langer Singlemode-Glasfaser-Pigtail mit einem LC/UPC-Stecker und einem PVC-Außenmantel. Die interne Faser ist eine 900 µm gepufferte Singlemode-Faser, die gemäß ITU-T G.652D-Spezifikation hergestellt wird und eine geringe Dämpfung sowie stabile Übertragungseigenschaften für FTTH- und andere Singlemode-Anwendungen bietet. Der Pigtail ist für die Spleißterminierung an Verteilungskabeln, zum Anschließen optischer Module und zum Abschließen von Fasern in Patchpanels und Verteilerschränken vorgesehen, wo kompakte Stecker und zuverlässige Spleiße erforderlich sind.

Vorteile

Die 900 µm gepufferte Faser und das G.652D-Design gewährleisten eine geringe Biegeempfindlichkeit und konsistente optische Leistung in engen Verlegesituationen. Der LC/UPC-Stecker bietet eine kompakte Bauform und eine hohe Bestückungsdichte, die für moderne Patchpanels und optische Transceiver geeignet ist. Der PVC-Außenmantel bietet mechanischen Basisschutz und Flexibilität für die Inneninstallation, während die 2 m Länge ausreichend Spiel für das Spleißen und Verlegen in Verteilerschränken und bei Kundenanschlüssen bietet.

Geeignet für

• FTTH-Drop-Terminierungen und Teilnehmeranschlüsse
• Spleißen an Verteilungskabel in Verteilerschränken
• Abschließen von optischen Patchpanels und Glasfasergehäusen
• Anschließen von optischen Modulen und Transceivern mit LC-Ports

Wichtige Spezifikationen

• Fasertyp: Singlemode, G.652D
• Pufferdurchmesser: 900 µm
• Stecker: LC/UPC
• Mantelmaterial: PVC
• Länge: 2 Meter
• Anwendungsumgebung: Innenbereich, FTTH, Telekommunikations- und Datennetze
• Design mit geringem Biegeverlust, geeignet für enge Verlegungen

Verwendung

Bereiten Sie das Verteilerkabel und den Pigtail gemäß den standardmäßigen Handhabungsverfahren für Glasfasern für das Fusionsspleißen vor: Mantel und Puffer entfernen, die blanke Faser mit Isopropylalkohol reinigen und mit einer Präzisionsspaltvorrichtung spalten. Führen Sie das Fusionsspleißen zwischen der Pigtail-Faser und der Verteilerfaser durch, schützen Sie den Spleiß mit einem geeigneten Spleißschutz und legen Sie ihn in eine Spleißkassette oder ein Gehäuse. Führen Sie den LC/UPC-Stecker zum gewünschten Patchpanel oder optischen Modul und sichern Sie das Kabel, um Zugkräfte auf Spleiß und Stecker zu vermeiden.

Empfehlungen

Verwenden Sie geeignete, gegen elektrostatische Entladungen geschützte Werkzeuge und Reinraumpraktiken bei der Handhabung der Singlemode-Faser. Vermeiden Sie enge Biegungen unterhalb des empfohlenen minimalen Biegeradius und sichern Sie den Pigtail mit Kabelbindern oder Verlegeclips, um mechanische Belastungen zu verhindern. Für Außen- oder raue Umgebungen sollten Sie Pigtails mit widerstandsfähigeren Mänteln oder zusätzlichem Schutz in Betracht ziehen; für FTTH-Inneninstallationen ist der PVC-ummantelte 2 m Pigtail in der Regel geeignet.
