Extralink Glasfaser-Patchkabel LC/UPC auf SC/UPC, Singlemode G.652D, Simplex, 3 mm Mantel, 2 m

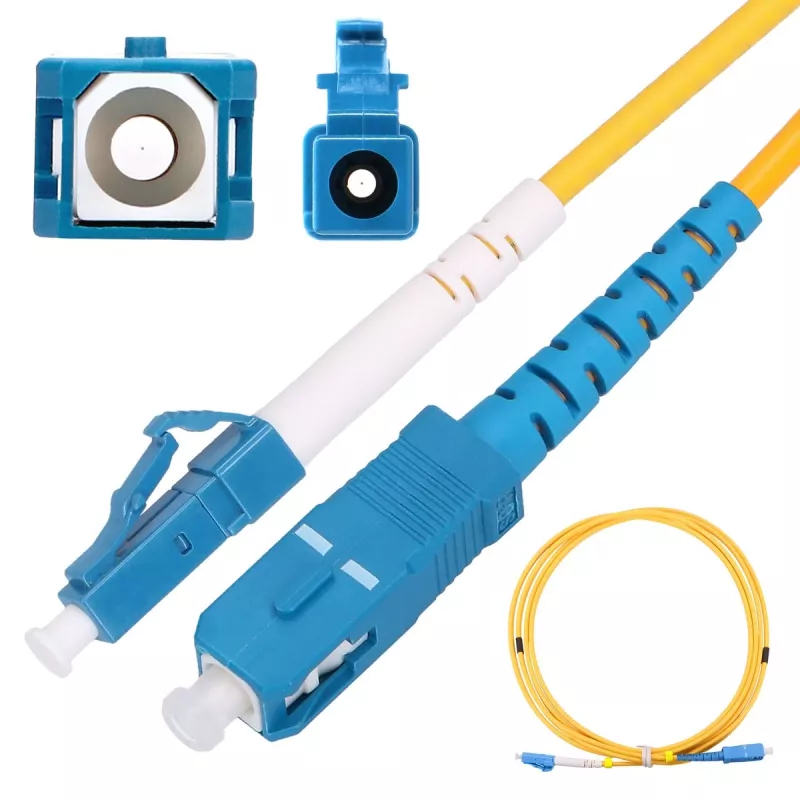

Extralink Glasfaser-Patchkabel LC/UPC auf SC/UPC, Singlemode G.652D, Simplex, 3 mm Mantel, 2 m ist ein werkseitig konfektioniertes Singlemode-Lichtwellenleiter-Jumper für zuverlässige Verbindungen zwischen aktiven Geräten und passiver Glasfaser-Infrastruktur. Das Kabel verwendet eine Singlemode-Faser nach ITU‑T G.652D und ist an einem Ende mit einem LC/UPC-Stecker und am anderen Ende mit einem SC/UPC-Stecker konfektioniert. Mit einem 3-mm-Außenmantel und einer Länge von 2 Metern eignet sich dieses Patchkabel für kurze Verbindungen in Patchpanels, optischen Verteilern und Geräteverbindungen in FTTH- und Telekommunikationsumgebungen.

Vorteile

Die Singlemode-Faser G.652D minimiert Dämpfung und chromatische Dispersion über große Entfernungen, während die Simplex-Ausführung und der präzise UPC-Schliff geringe Rückflussdämpfung und stabile optische Leistung gewährleisten. Der kompakte LC-Stecker an einem Ende und der robuste SC-Stecker am anderen gewährleisten Kompatibilität mit einer Vielzahl von Transceivern, Medienkonvertern und Patchpanels. Der 3-mm-Mantel bietet mechanischen Schutz und einfache Handhabung bei Installation und Wartung.

Geeignet für

• Anschluss aktiver optischer Netzwerkgeräte (Switches, Medienkonverter, Transceiver)
• FTTH-Teilnehmer- und Verteilerverbindungen zwischen OLT und ONT/ONU
• Patchverbindungen zwischen Rack-Patchpanels und Endverschlüssen
• Labor- und Testaufbauten, die zuverlässige Singlemode-Verbindungen erfordern

Wichtige Spezifikationen

• Fasertyp: Singlemode G.652D
• Stecker A: LC/UPC
• Stecker B: SC/UPC
• Ausführung: Simplex (einzelne Faser)
• Kabel-Außendurchmesser: 3 mm
• Kabellänge: 2 m
• Schliffart: UPC (Ultra Physical Contact)

Anwendung

Sowohl die Faser-Stecker als auch die Adapterbuchsen vor dem Stecken reinigen, um erhöhte Dämpfung oder Beschädigung zu vermeiden. LC/UPC-Stecker in den entsprechenden LC-Adapter oder Transceiver, SC/UPC-Stecker in den SC-Adapter oder das Panel stecken, bis jeder Stecker einrastet oder fest sitzt. Das 3-mm-Kabel vorsichtig verlegen und scharfe Biegungen vermeiden; die für Singlemode-Fasern empfohlenen Biegeradien einhalten, um die optische Leistung zu erhalten. Beim Trennen die Stecker am Gehäuse ziehen, nicht am Kabel, um die Steckeranschlüsse nicht zu belasten.

Empfehlungen

Vor der Installation ein Fasermikroskop oder Reinigungswerkzeug verwenden. Bei festen Streckeninstallationen nach dem Anschluss Einfügedämpfung und Rückflussdämpfung mit geeigneten Messgeräten prüfen. Unbenutzte Stecker mit Schutzkappen aufbewahren und enge Biegungen oder Quetschungen des 3-mm-Kabels bei der Kabelführung und im Schrankmanagement vermeiden.
