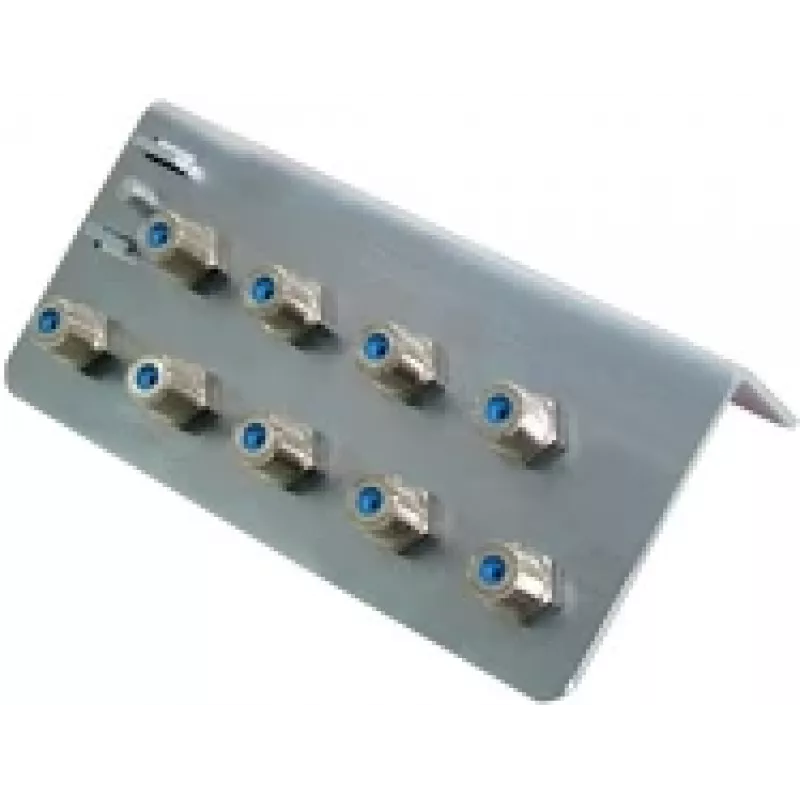

Erdungswinkel Televes ERD9N für 9HF-Kabel, Modell 401104

Der Televes Erdungswinkel ERD9N für 9HF-Kabel (Modell 401104) ist ein Erdungszubehör, das entwickelt wurde, um eine stabile mechanische und elektrische Erdverbindung für 9HF-Koaxialkabelinstallationen bereitzustellen. Entwickelt für Antennen-, TV- und HF-Verteilungssysteme, fixiert der Erdungswinkel den Kabelmantel und den Leiter an einem dedizierten Erdungspunkt, reduziert das Risiko von Überspannungsschäden und minimiert elektromagnetische Störungen in Signalwegen.

Vorteile

Der Erdungswinkel bietet eine kompakte, langlebige Konstruktion, die einen gleichmäßigen Kontakt zwischen dem Kabel und dem Erdungssystem gewährleistet. Seine Konstruktion ermöglicht eine einfache Befestigung an Montageflächen, während eine zuverlässige elektrische Kontinuität erhalten bleibt. Die Komponente eignet sich für Außen- und Inneninstallationen, bei denen ein definierter Erdungspunkt erforderlich ist, um Sicherheits- und Leistungsanforderungen zu erfüllen.

Geeignet für

• Erdung von 9HF-Koaxialkabeln in Antenneninstallationen
• TV-Verteilungssysteme und Satelliten-Downlead-Erdung
• HF-Verteilungsnetze, die eine stabile Erdverbindung erfordern
• Schutz vor blitzinduzierten Überspannungen und EMI-Reduzierung

Technische Daten

• Kompatibler Kabeltyp: 9HF-Koaxialkabel
• Funktion: mechanische und elektrische Erdung/Masseverbindung für den Kabelschirm
• Material und Ausführung: korrosionsbeständige Metallkonstruktion, geeignet zur Montage (Metalltyp vom Hersteller nicht angegeben)
• Montage: winkelförmige Halterung zur sicheren Befestigung an der Struktur oder Erdungsschiene
• Umgebungseignung: vorgesehen für den Einsatz im Innen- und Außenbereich bei ordnungsgemäßer Installation

Anwendung

Entfernen Sie den Außenmantel und bereiten Sie das Geflecht des 9HF-Koaxialkabels gemäß den üblichen Erdungspraktiken vor. Legen Sie das Kabel so in den Erdungswinkel, dass das Geflecht und/oder der Steckerkörper einen festen Kontakt mit der Erdungsoberfläche herstellt, und ziehen Sie dann die Klemme oder Schrauben fest, um die mechanische und elektrische Kontinuität zu sichern. Verbinden Sie den Erdungswinkel mit dem Erdungssystem der Installation unter Verwendung eines geeigneten Leiters und stellen Sie sicher, dass alle Verbindungen fest angezogen und vor Korrosion geschützt sind. Befolgen Sie die geltenden nationalen und örtlichen Erdungsvorschriften während der Installation.

Empfehlungen

Installieren Sie den Erdungswinkel am ersten praktikablen Eintrittspunkt des Kabels in ein Gebäude oder an einem definierten Erdungspunkt im Freien; überprüfen Sie die Verbindungen regelmäßig auf Korrosion oder Lockerung; verwenden Sie das richtige Drehmoment für die Befestigungselemente und zugelassene Erdungsleiter, um eine zuverlässige Erdkontinuität zu erhalten.
